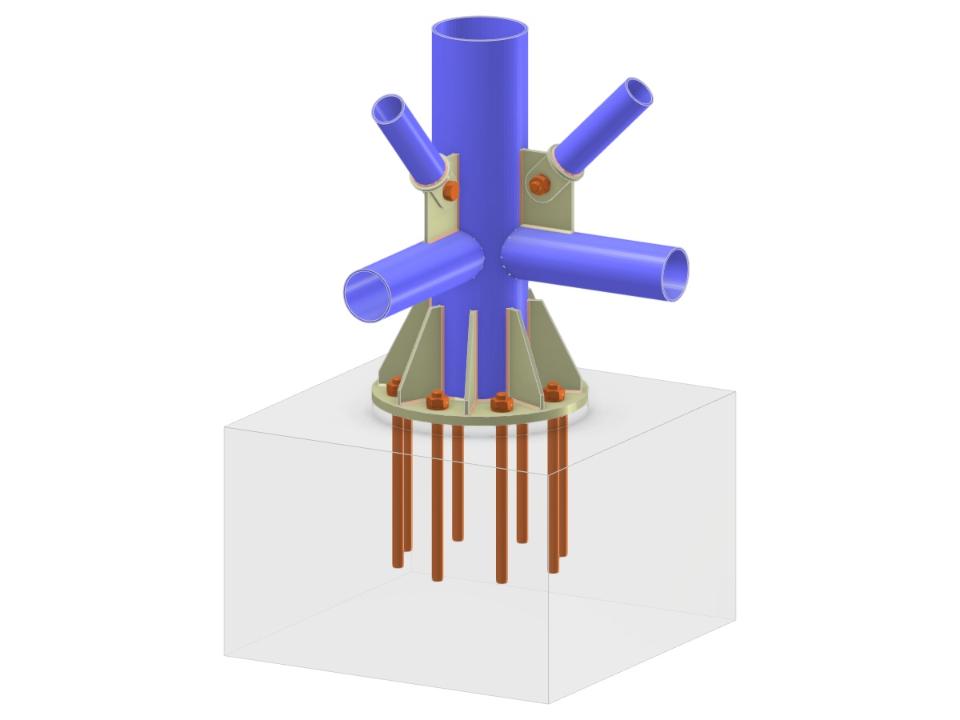

Эта модель оснащена основанием колонны с компонентами из круглых полых секций (CHS), включая колонну, две диагонали и два горизонтальных элемента. Основание оборудовано пластиной и ребрами, а фасонные пластинки облегчают соединения. Соединительные пластины соединяют болтовые диагонали, а сварные горизонтальные элементы обеспечивают стабильность. Надежное анкерование завершает конструкцию.
База колонны с диагоналями и горизонталями вертикальной связи
| Количество узлов | 6 |
| Количество линий | 5 |
| Количество стержней | 5 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,086 t |
| Размеры (метрические) | 1,000 x 0,750 x 1,000 m |
| Размеры (имперские) | 3.28 x 2.46 x 3.28 feet |
