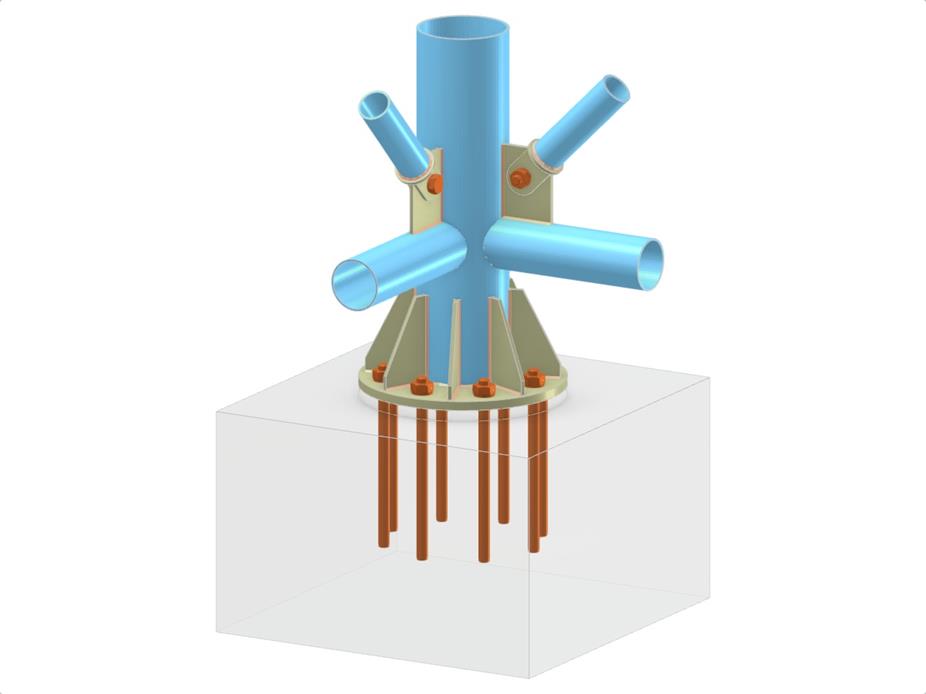

Este modelo apresenta uma base de coluna com componentes de seção tubular circular (CHS), incluindo uma coluna, duas diagonais e dois membros horizontais. A base está equipada com uma placa e nervuras, enquanto chapas de reforço facilitam as conexões. Placas de línguas conectam diagonais aparafusadas, e horizontais soldados garantem a estabilidade. A ancoragem segura completa o design.
Base de pilar com diagonais e horizontais de contraventamento vertical
| Número de nós | 6 |
| Número de linhas | 5 |
| Número de barras | 5 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,086 t |
| Dimensões (métricas) | 1,000 x 0,750 x 1,000 m |
| Dimensões (imperiais) | 3.28 x 2.46 x 3.28 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
