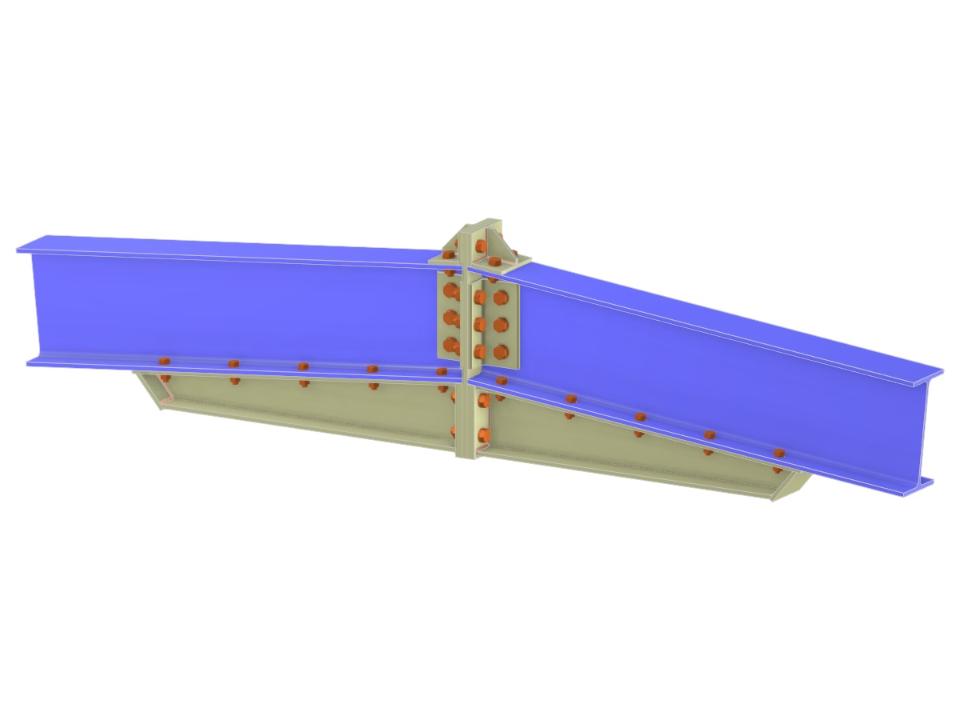

Эта модель представляет собой болтовое жёсткое стыковое соединение балок с фасонками и вутами, прикреплёнными болтами к нижним полкам балок и соединёнными друг с другом посредством торцевых пластин на всю высоту сечения. Соединение выполнено как коньковое с использованием двутавров с одинаковыми сечениями. Конструкция предназначена для передачи значительных изгибающих моментов и поперечных сил за счёт комбинации торцевых пластин, ребра-кронштейна и нижней вуты, увеличивающей плечо рычага болтового узла. Такой стык подходит для случаев, когда в точке соединения требуется эффект неразрезной балки.
Накладка балки через накладки, нижний вут и кронштейн
| Количество узлов | 3 |
| Количество линий | 2 |
| Количество стержней | 2 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 4 |
| Количество сочетаний нагрузок | 3 |
| Количество расчетных сочетаний | 1 |
| Общий вес | 0,170 t |
| Размеры (метрические) | 4,000 x 0,200 x 0,000 m |
| Размеры (имперские) | 13.12 x 0.66 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
