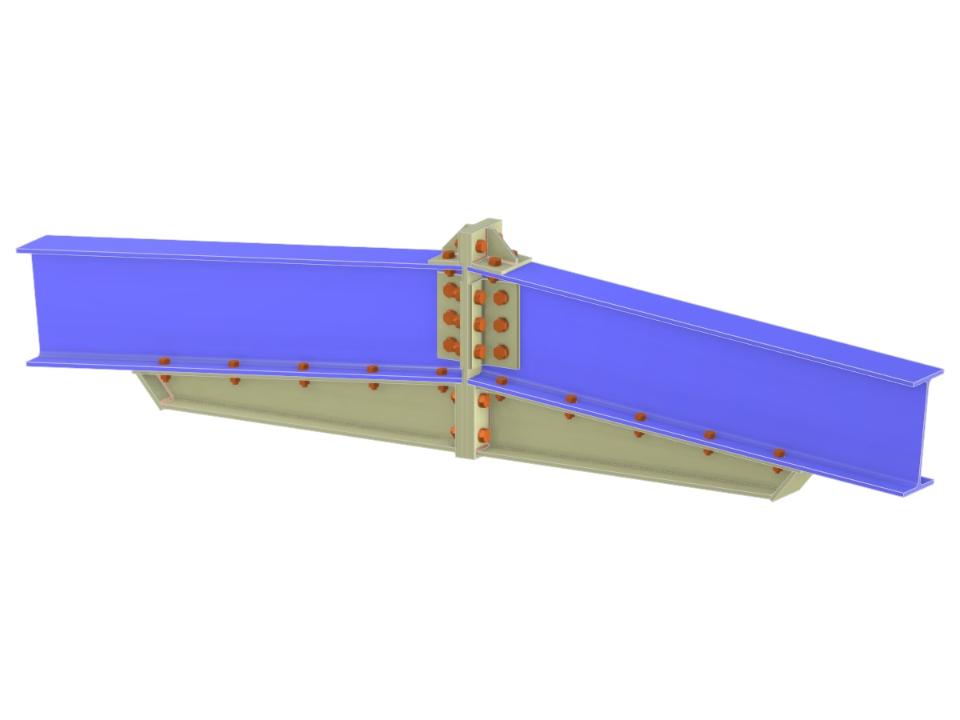

Model ten przedstawia śrubowe, sztywne połączenie belki nakładką, z nakładkami i skosami przykręconymi do dolnej półki belek i połączonymi ze sobą za pomocą pełnowysokościowych blach czołowych. Połączenie skonfigurowano jako połączenie kalenicowe z zastosowaniem profili dwuteowych o identycznych przekrojach poprzecznych. Konfiguracja zaprojektowano tak, aby przenosić znaczne momenty zginające i siły tnące dzięki połączeniu blach czołowych, żebra wsporczego i dolnego skosu zwiększającego ramię dźwigni zestawu śrubowego. Ta nakładka nadaje się do zastosowań, w których w punkcie połączenia wymagany jest efekt belki ciągłej.
Styk belki za pomocą nakładek, podcięcia dolnego i uchwytu
| Liczba węzłów | 3 |
| Liczba linii | 2 |
| Liczba prętów | 2 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 4 |
| Ilość KO | 3 |
| Liczba kombinacji wyników | 1 |
| Ciężar całkowity | 0,170 t |
| Wymiary (metryczne) | 4,000 x 0,200 x 0,000 m |
| Wymiary (imperialne) | 13.12 x 0.66 x 0 feet |
