Диагностика и оценка существующей деревянной конструкции в Сориа, Испания

Задание заключалось в оценке деревянной конструкции традиционного дома, находящегося в районе Пинарес, Сория. Это частный дом между групповыми стенами, построенный до начала 20-го века, которому может быть около 300 лет.

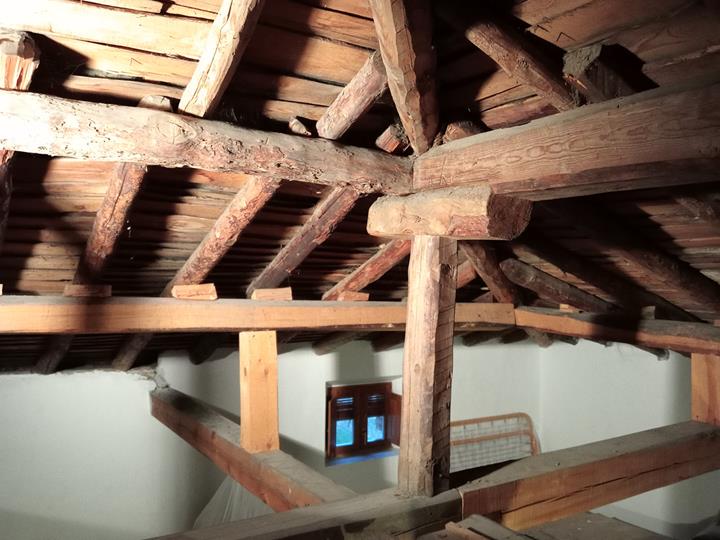

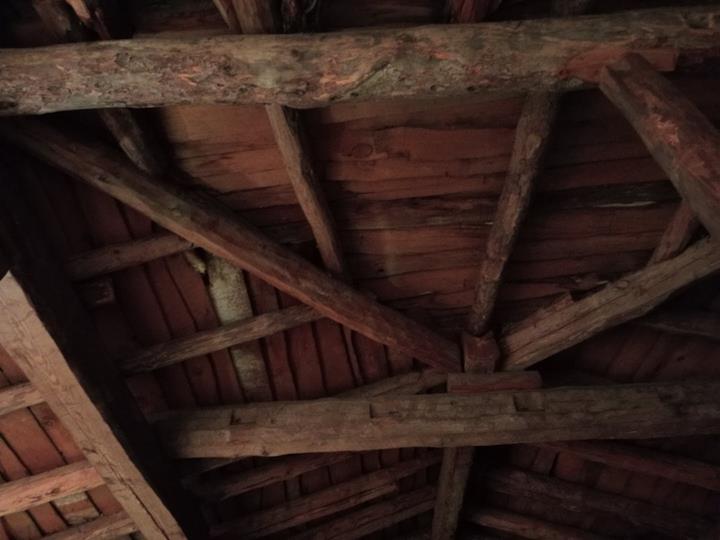

Конструкция

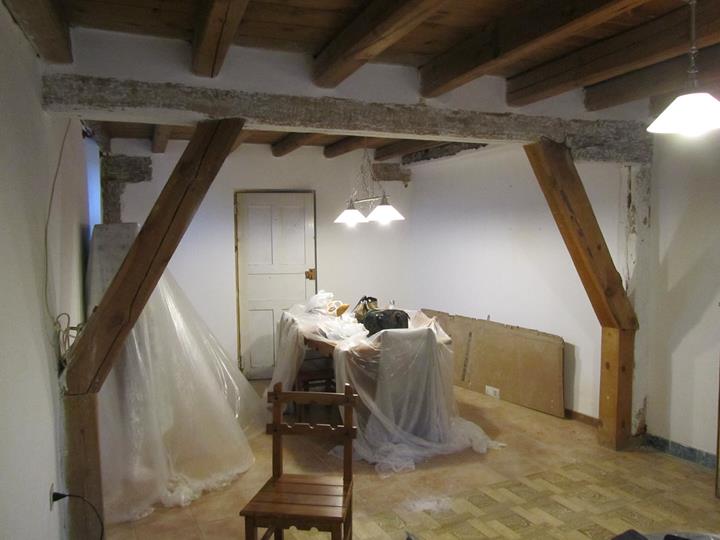

Конструкция несколько раз видоизменялась (1945, 1983), как в ответ на изменения в потребностях, так и в связи с увеличением усиления.

Статический расчёт

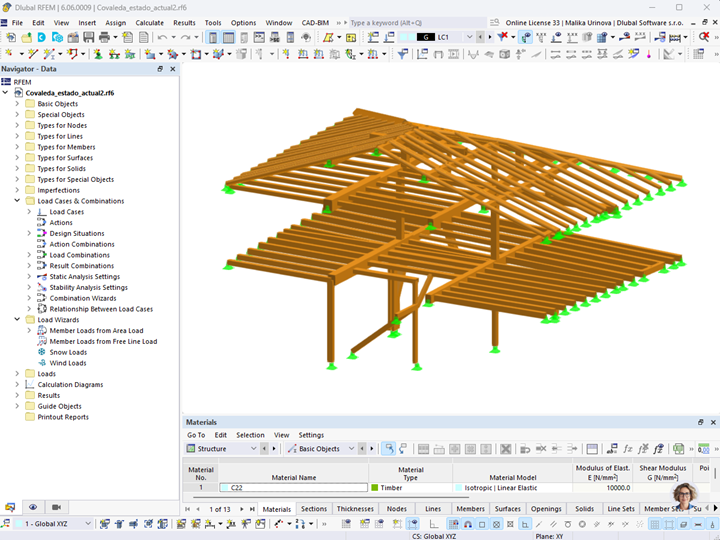

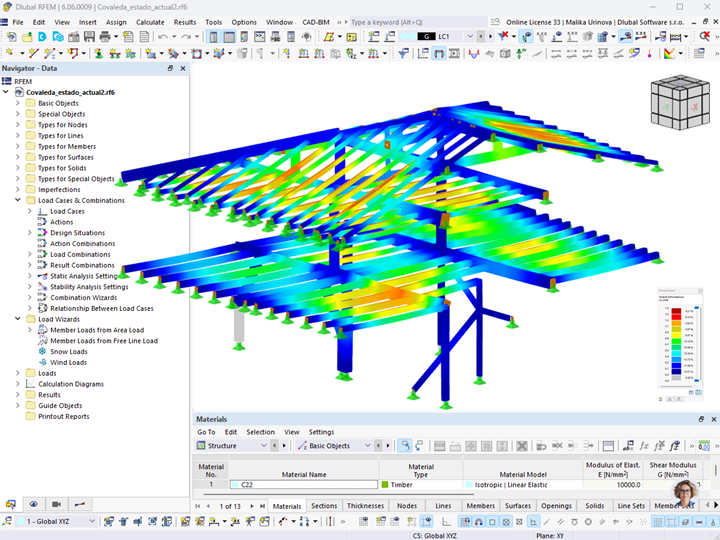

После диагностики возможных патологий в программе RFEM была выполнена оценка конструкции здания, в ходе которой была проверена, можно ли выполнить требования действующих нормативов. Именно потому были применены дополнительные расчеты древесины с указанием Еврокод 5 и расчет устойчивости.

Место
Коваледа
42157, Сория
Испания
Архитектурный проект
Ксавье Буэно Льясат


Спецификации проекта

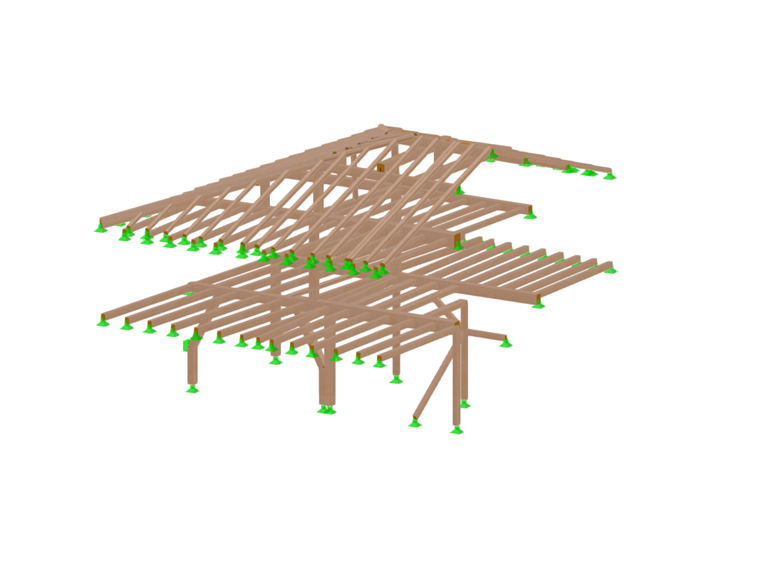

Данные о модели

Количество узлов 387
Количество линий 507
Количество стержней 398
Количество загружений 7
Количество сочетаний нагрузок 114
Количество расчетных сочетаний 5
Общий вес 3,419 t
Размеры (метрические) 8,516 x 11,221 x 6,810 m
Размеры (имперские) 27.94 x 36.81 x 22.34 feet
Версия программы 5.30.02
