Смотровая башня с тропой среди деревьев на Грюнберге близ Гмундена, Австрия

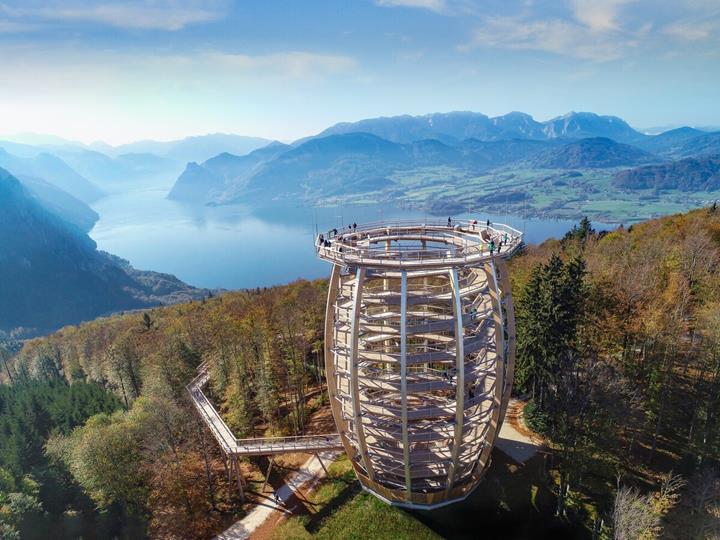

Смотровая башня тропы среди деревьев на Грюнберге в Гмундене — это впечатляющее деревянное сооружение высотой около 39 м, напоминающее по форме бочку. Отсюда открываются впечатляющие панорамные виды на Траунзее, Траунштайн и предгорья Альп.

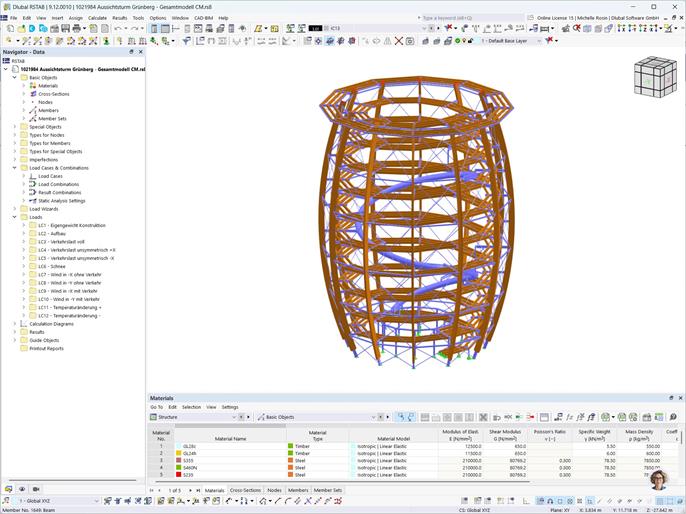

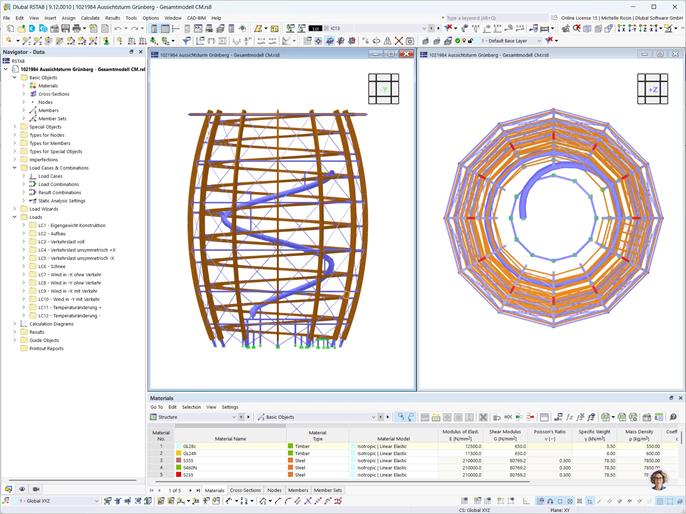

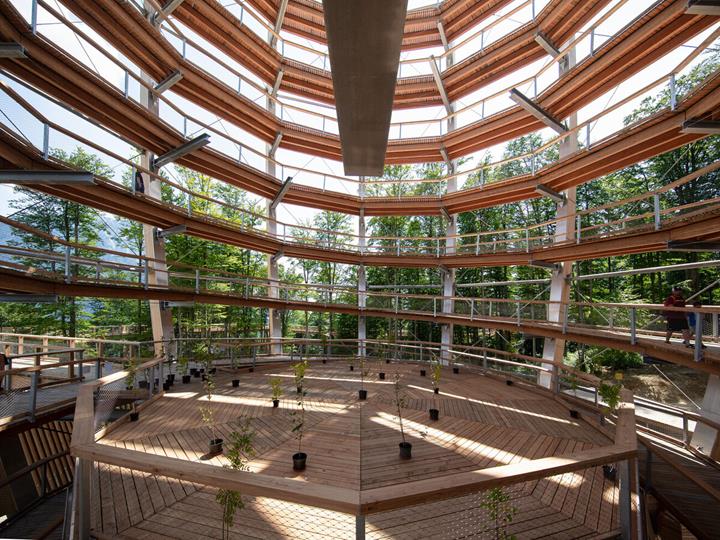

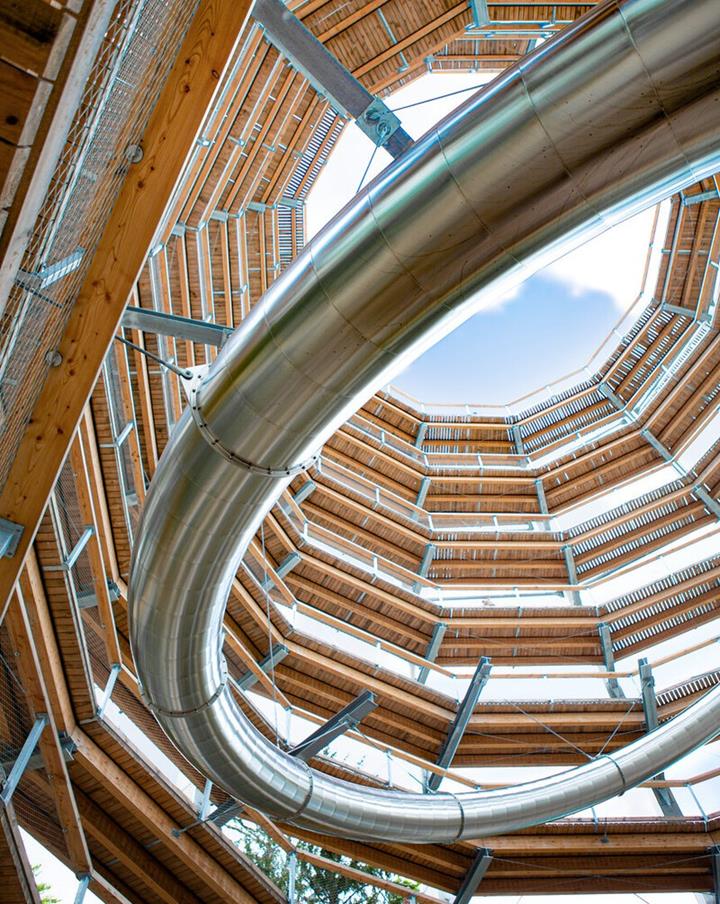

Несущая структура состоит из внешнего кольца с двенадцатью радиально симметрично расположенными, изогнутыми клееными деревянными балками (BSH), которые образуют стабильную полигональную пространственную конструкцию. Доступ с минимальными препятствиями осуществляется через внутренний пандус с уклоном не более 6 %, ведущий к кольцевой смотровой платформе. Она расположена на самой высокой точке башни и поддерживается стальными консольными балками. На высоте около 28 м пандус частично расширен для создания промежуточной платформы, откуда туннельная горка ведет в центральное здание магазина.

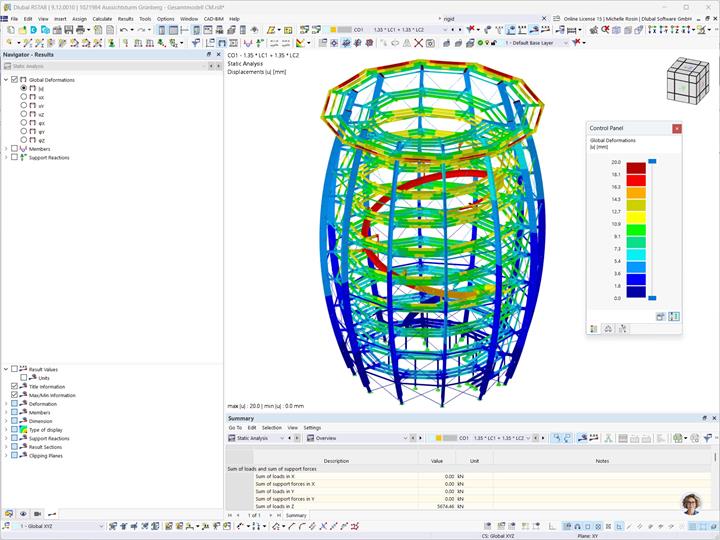

Жесткость против горизонтальных нагрузок обеспечивается сетью диагонально расположенных стальных стержней, закрепленных на деревянных опорах, которые таким образом передают горизонтальные силы в несущую конструкцию. В уровнях опорных точек горизонтальные кольцевые структуры дополняют эту стабилизацию.

Вертикальные нагрузки от деревянных опор передаются через стальные балки в железобетонный фундамент и надежно выводятся в основу строения. Фундаменты покоятся на равномерно несущем основании, что позволяет избежать неравномерных осадок.
