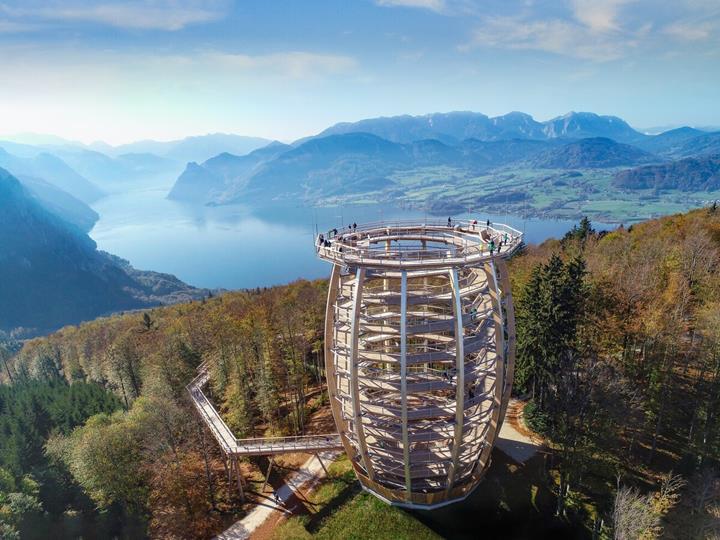

La torre de observación del sendero sobre las copas de los árboles en Grünberg en Gmunden es una estructura de madera llamativa, de aproximadamente 39 m de altura, que adopta la forma de un barril. Ofrece vistas panorámicas impresionantes del lago Traunsee, la montaña Traunstein y el paisaje de los Prealpes.

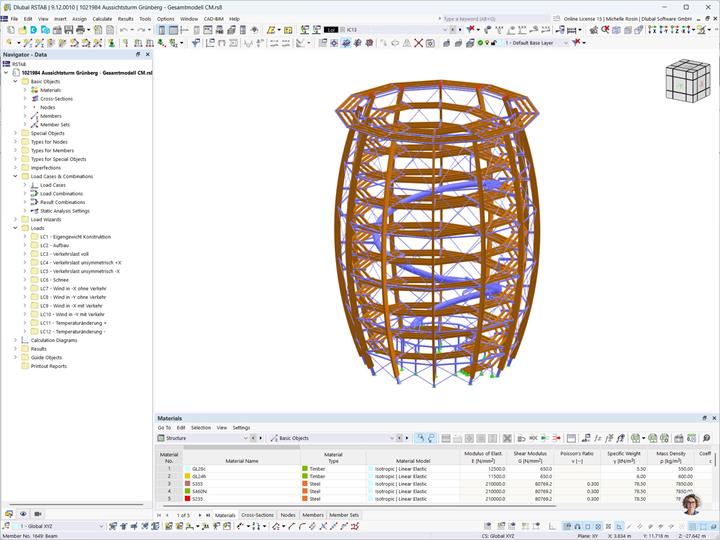

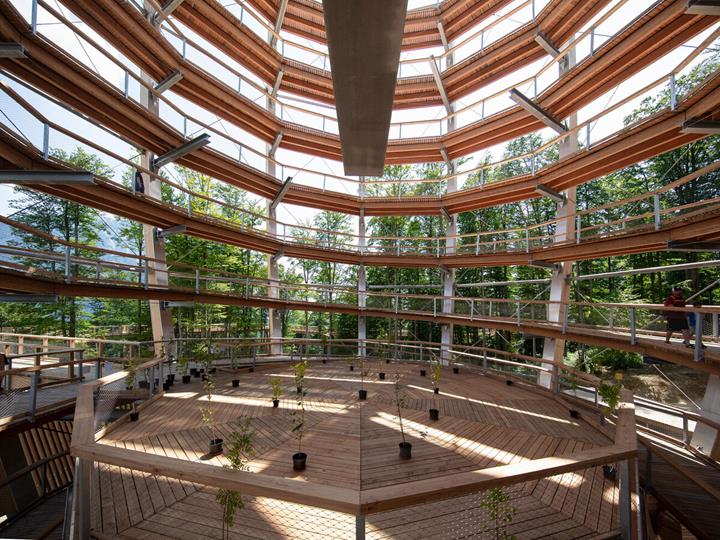

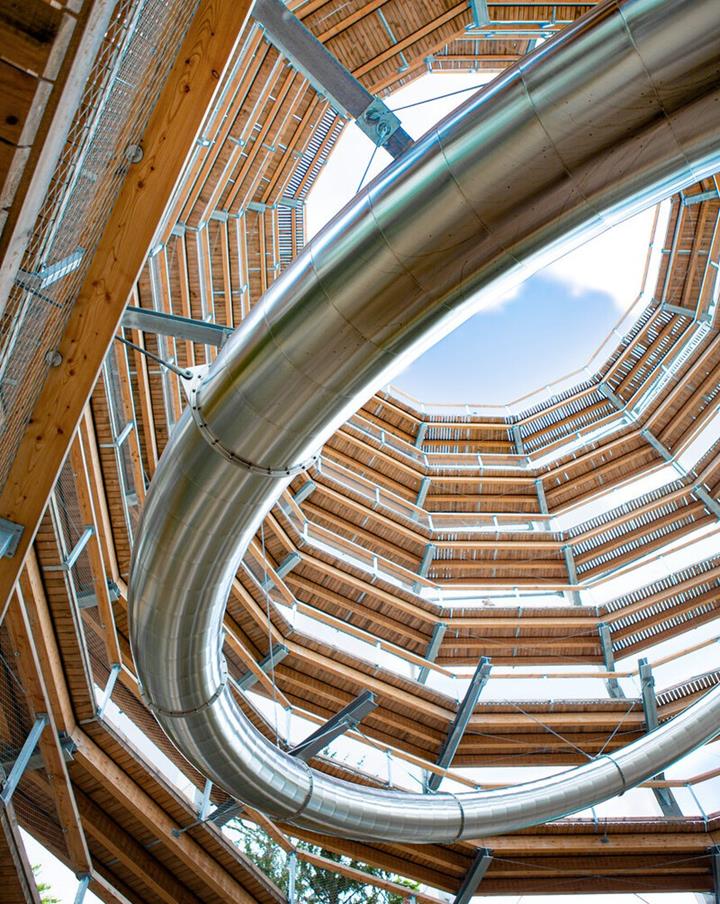

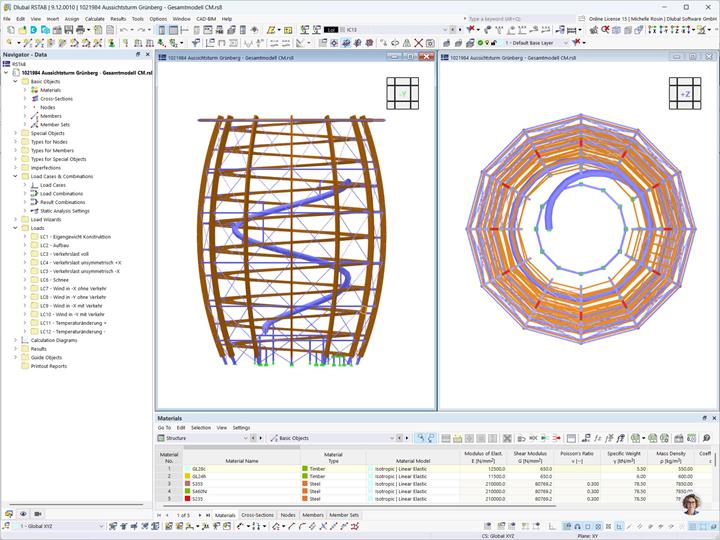

La estructura portante consta de un anillo exterior con doce vigas de madera laminada encolada (BSH) dispuestas de manera simétrica en rotación y curvadas, formando una construcción espacial poligonal estable. El acceso sin barreras se realiza a través de una rampa interior con una pendiente máxima del 6 %, que conduce a la plataforma de observación circundante. Esta se encuentra en el punto más alto de la torre y está sostenida por vigas voladizas de acero. A una altura de aproximadamente 28 m, la rampa se ensanchó parcialmente para crear una plataforma intermedia desde la cual un tobogán tubular conduce al edificio central de la tienda.

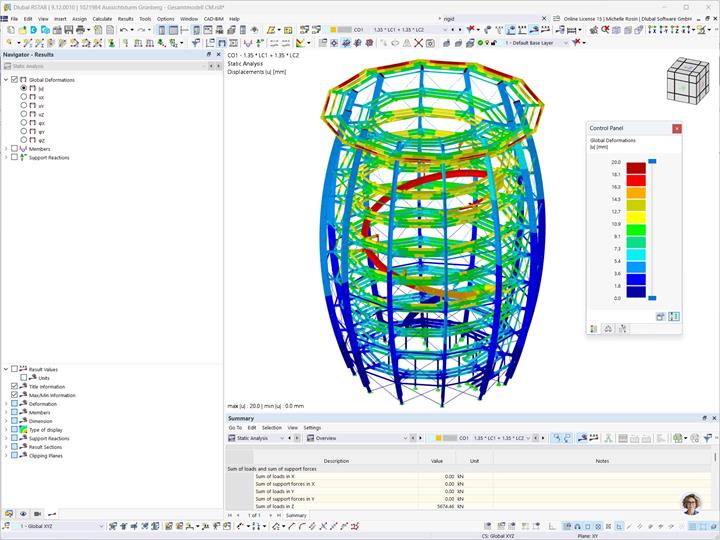

La estabilización contra fuerzas horizontales se asegura mediante una red circundante de barras de acero dispuestas diagonalmente, ancladas a las vigas de madera, que desvían así las fuerzas horizontales hacia la estructura de soporte. En los planos de los puntos de anclaje, las estructuras de anillo horizontales complementan esta estabilización.
Las cargas verticales de las vigas de madera se transmiten a través de vigas de acero al cimiento de hormigón armado y se descargan con seguridad en el suelo de cimentación. Los cimientos descansan sobre un sustrato de capacidad de carga uniforme, evitando asentamientos desiguales.
| Lugar | En el Monte Grünberg cerca de Gmunden Traunstein 56 4810 Gmunden Austria |
| Cálculo y análisis estructural | WIEHAG Timber Construction GmbH |
| Architekt | Josef Stöger, Schönberg |
| Cliente | Erlebnis Akademie AG, Bad Kötzing |
