Wohnturm Tempelhof, Kreßberg, Baden-Württemberg

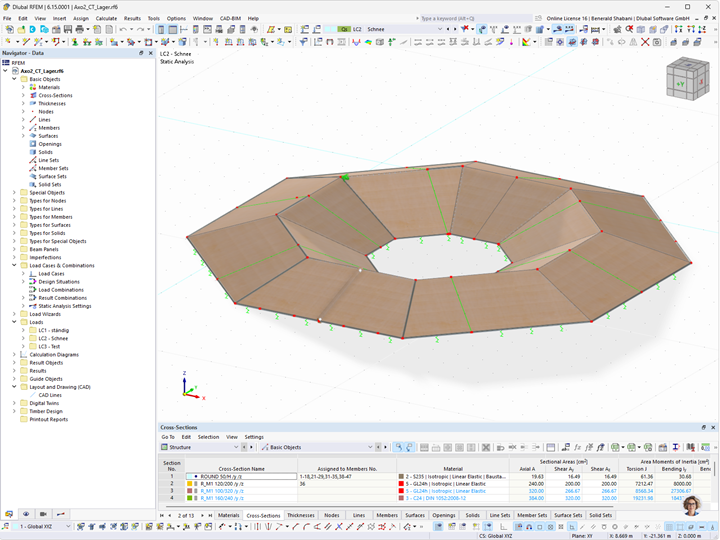

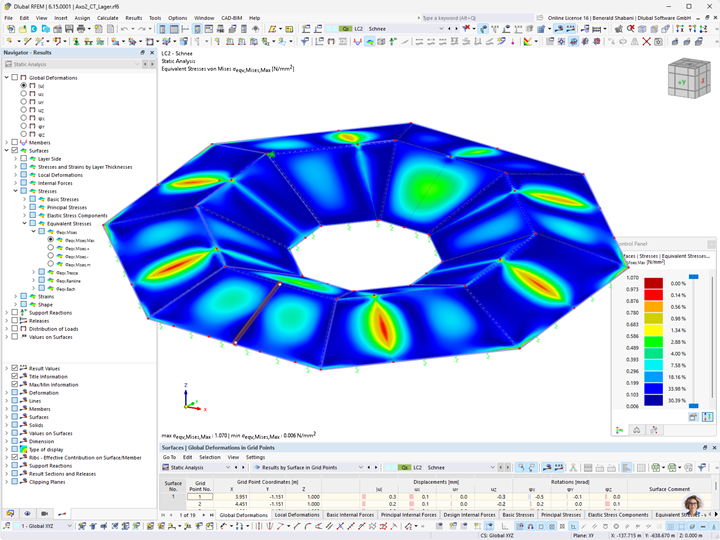

Инженерное бюро Wirth Haker выполнило статический анализ восьмиугольной крыши из поперечно-клеёной древесины. Программное обеспечение Dlubal использовалось для обеспечения несущей способности складчатой конструкции (складчатая пластина).

Община Темпельхоф в Кресберге известна своими экспериментальными строительными проектами. Эта традиция была продолжена строительством жилой башни "Темпельхоф".

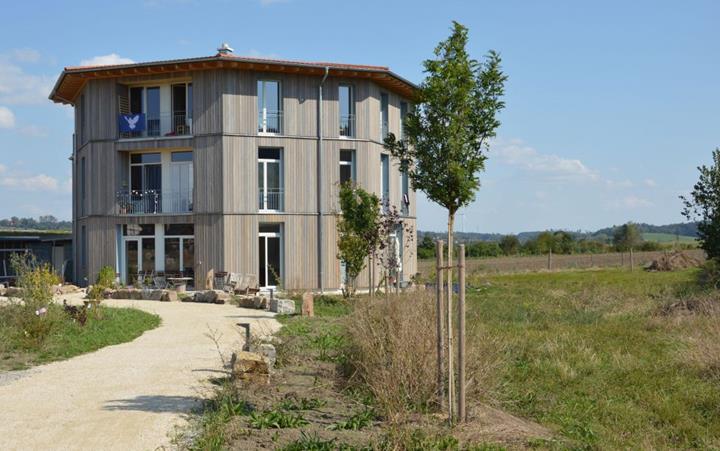

В результате появилось восьмиугольное жилое здание, выполненное в экологической деревянной конструкции. Здание соответствует стандарту KfW-40 и предлагает около 550 м² жилой площади на трех этажах для 15 жителей.

На безбарьерно спроектированном первом этаже расположены жилые комнаты и просторная общая кухня. На двух верхних этажах по шесть жилых комнат расположены вокруг зон общего пользования. На втором этаже центром является залитая светом "летняя комната". На третьем этаже эту функцию выполняет открытый внутренний двор.

Жилая башня — это больше, чем просто жилое здание. Она задумана как экспериментальное поле для демократичного сосуществования, совместного проживания и бережного соседства.

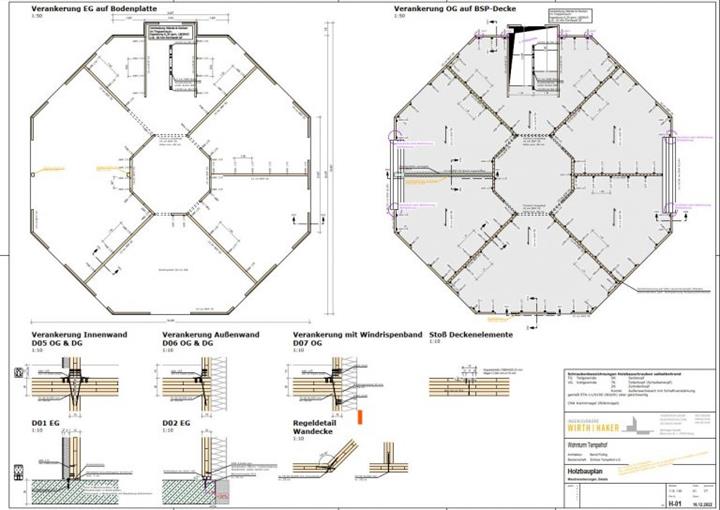

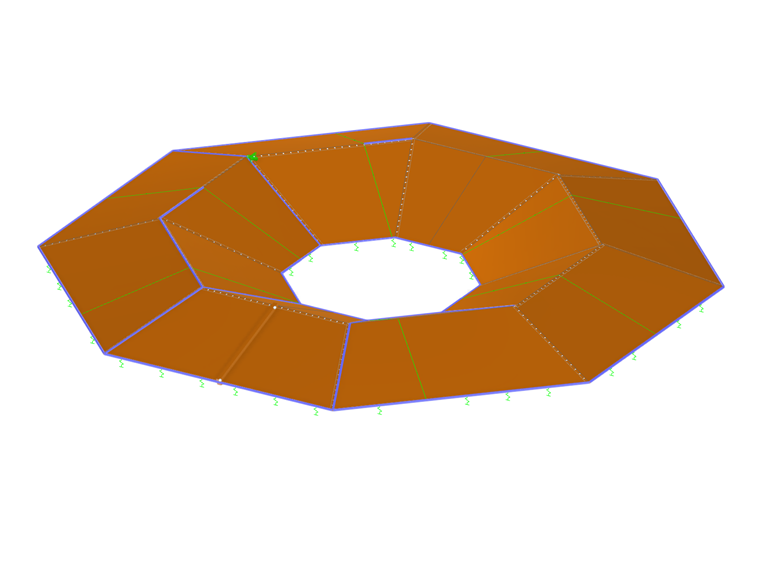

Вся конструкция выполнена из поперечно-клеёной древесины. Многие деревянные поверхности были намеренно оставлены видимыми, что формирует естественный характер здания. Особой конструктивной изюминкой является складчатая крыша из поперечно-клеёной древесины. Она сочетает архитектурную выразительность со сложным проектированием конструкций.

Место Кресберг, Баден-Вюртемберг
Германия
Собственник здания
Архитектор
Плотницкое дело
Проектирование конструкций


Спецификации проекта

Данные о модели

Количество узлов 54
Количество линий 90
Количество стержней 43
Количество поверхностей 16
Количество загружений 3
Количество расчетных сочетаний 3
Общий вес 14,669 t
Размеры (метрические) 16,356 x 16,453 x 1,448 m
Размеры (имперские) 53.66 x 53.98 x 4.75 feet
Версия программы 5.28.01
