Стальной цех для зарядной инфраструктуры электробусов, Зальцбург

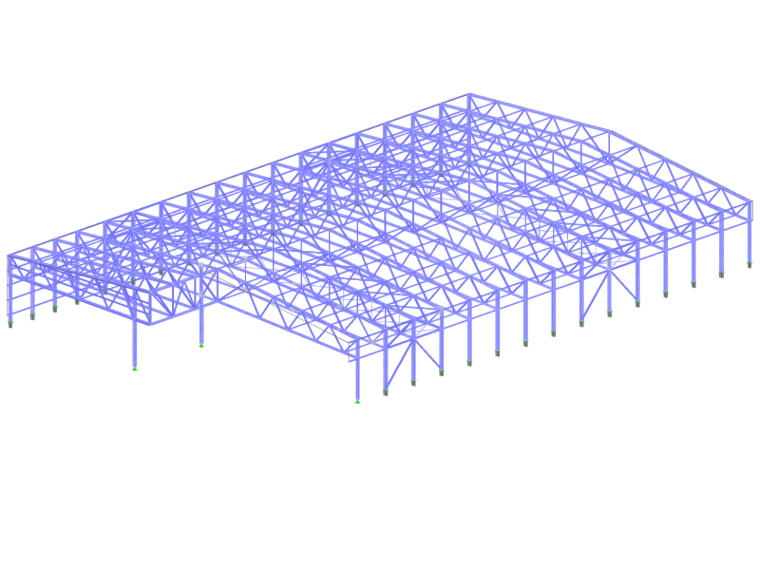

Задача состояла в разработке проекта конструкций лёгкого навеса для зарядной инфраструктуры электробусов общественного транспорта в Зальцбурге. Общая несущая конструкция имела монтажную массу около 203 т при площади навеса 4 040 м².

Наряду с общими статическими требованиями, весьма существенным был экономический и, следовательно, экологический аспект. Из-за большого пролёта очень быстро стало ясно, что строительный материал сталь в сочетании с фермой будет, пожалуй, наилучшим решением. Чтобы получить очень slender Конструкцию, были полностью использованы максимальная высота здания, установленная органами власти, и необходимая по условиям эксплуатации внутренняя высота в свету. В соответствии с требованиями проекта на всей площади кровли была уложена фотоэлектрическая установка площадью около 3 800 м².

Стабилизация Конструкции в направлении Y осуществляется, помимо воздействия на раму, главным образом за счёт заделки Колонн в Ковшовых фундаментах. В направлении X были предусмотрены две массивные связи стен и связи кровли.

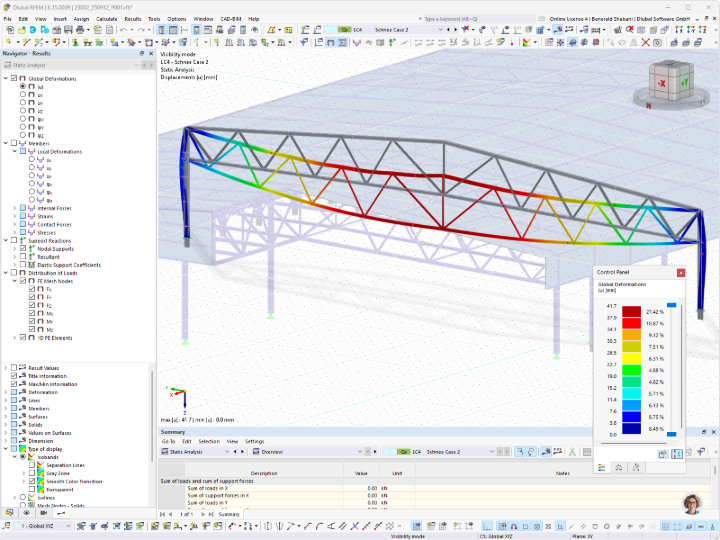

Поскольку воздействие на раму может вызывать в нижнем поясе в краевых зонах отрицательные Нормальные силы, также потребовалось Усиление плоскости нижнего пояса.

Место Зальцбург,
Австрия
Собственник здания
Заказчик/Реализация/Планирование
Проектирование конструкций


Спецификации проекта

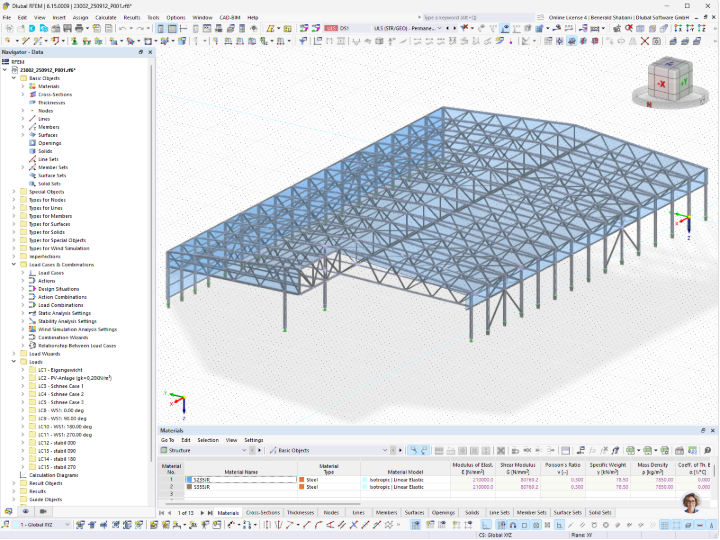

Данные о модели

Количество узлов 821
Количество линий 1647
Количество стержней 1582
Количество поверхностей 5
Количество тел 0
Количество загружений 13
Количество сочетаний нагрузок 140
Количество расчетных сочетаний 0
Общий вес 197,995 t
Размеры (метрические) 83,390 x 12,467 x 53,010 m
Размеры (имперские) 273.59 x 40.9 x 173.92 feet
