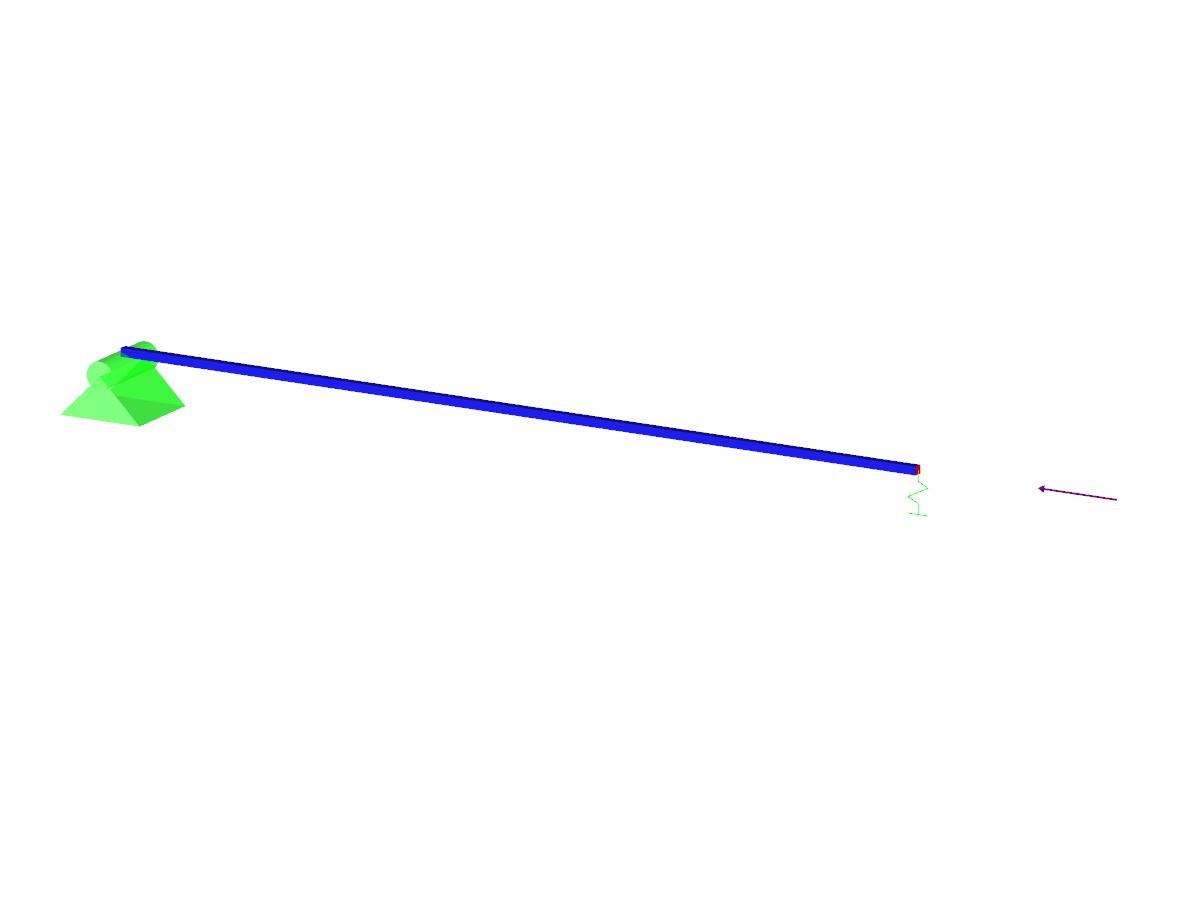

A viga de aço carregada axialmente com uma secção quadrada está apoiada sobre uma articulação numa das extremidades e sobre uma mola na outra extremidade. São considerados dois casos com diferentes rigidezes de mola. Utilizando a análise de estabilidade linear, determine os fatores de carga crítica sem considerar o peso próprio.
5 estrelas | ||
4 estrelas | ||
3 estrelas | ||
2 estrelas | ||
1 estrela |
Exemplo de verificação 000005 | 1
Número de nós | 2 |
Número de linhas | 1 |
Número de barras | 1 |
Número de casos de carga | 1 |
Dimensões (métricas) | 1,500 x 0,500 x 0,500 m |
Dimensões (imperial) | 4.92 x 1.64 x 1.64 feet |
Versão do programa | 5.04.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.





- Importação automática de dados estruturais e condições de fronteira do RSTAB
- Consideração opcional de efeitos de esforço de tração
- Importação de esforços axiais de casos de carga do RSTAB ou especificações de barras definidas pelo utilizador
- Saída por barra dos comprimentos efetivo L em torno do eixo fraco e forte com os correspondentes fatores de comprimento efetivo β
- Listagem por barra das curvas de encurvadura padronizadas
- Saída em relação aos casos de encurvadura do fator de carga crítica para a estrutura completa
- Visualização gráfica e animada de curvas de encurvadura no modelo composto
- Identificação de barras livres de esforço de compressão
- Opção de transferência dos comprimentos de encurvadura para outros módulos de dimensionamento do RSTAB para verificações de barras equivalentes de acordo com a norma
- Opção de exportação da geometria da curva de encurvadura para o módulo adicional RSIMP para criação de imperfeições do RSTAB
- Exportação direta de dados para o MS Excel

Os fatores de carga crítica são os primeiros resultados representados nas tabelas de resultados, tornando a avaliação dos riscos de estabilidade mais simples. Para o caso de a estrutura conter barras, os correspondentes comprimentos de encurvadura e de cargas de encurvadura críticas são também representados em tabelas.
Nas seguintes janelas de resultados, poderá verificar as formas próprias padronizadas classificadas por nós, barras e superfícies. A saída gráfica de valores próprios permite uma avaliação do comportamento de encurvadura ou encurvadura local e facilita o planeamento de eventuais contramedidas.

Para a determinação de valores próprios, estão disponíveis dois métodos:
- Métodos diretos
- Os métodos diretos (Lanczos, raízes de polinómios característicos, método de iteração de subespaço) são adequados para modelos de pequena e média dimensão. Estes métodos rápidos para solucionadores de equações necessitam de muita memória (RAM) no computador. Em sistemas de 64 bits, é utilizada mais memória, podendo, por isso, ser calculadas estruturas mais complexas de forma rápida.
- Método de iteração ICG (Incomplete Conjugate Gradient)
- Este método necessita de pouca memória. Os valores próprios são determinados sucessivamente. Este método deve ser utilizado para o cálculo de grandes estruturas com poucos valores próprios.
Com o RF-STABILITY, pode também ser efetuada uma análise de estabilidade não linear, o qual, mesmo para estruturas não lineares, fornece resultados próximos da realidade. O fator de carga crítica é determinado através do aumento sucessivo de cargas do caso de carga subjacente, até ser atingida a instabilidade. Durante o aumento de carga, são consideras não linearidades, tais como barras que falham, apoios e fundações, assim como não linearidades de materiais.

Em primeiro lugar, seleciona-se um caso de carga ou uma combinação de cargas, cujos esforços axiais devem ser utilizados para o cálculo da estabilidade. É possível definir outro caso de carga para, por exemplo, Por exemplo, tem de considerar um pré-esforço inicial.
De seguida, é decidido se a análise deve ser linear ou não linear. Dependendo do caso de aplicação, é possível utilizar um método de cálculo direto, por exemplo, de acordo com Lanczos ou o método de iteração ICG. As barras que não estão integradas em superfícies, por norma, são representadas como elementos de barras com dois nós de EF. Com tais elementos, não seria possível considerar a encurvadura local de uma barra individual, por isso, existe a possibilidade de dividir automaticamente este tipo de barras.
O meu modelo está instável. Qual pode ser a causa?
