Software para o dimensionamento de estruturas de aço

Cálculo e dimensionamento de estruturas de aço e alumínio

Os programas de cálculo estrutural RFEM e RSTAB são a solução ideal para o cálculo e dimensionamento de estruturas em aço, tais como edifícios em aço, pavilhões em aço, andaimes, pontes, silos, gruas, pistas de gruas, mastros, jardins de inverno etc.

O RSTAB permite o dimensionamento de estruturas reticuladas e o RFEM permite, adicionalmente, o dimensionamento de elementos de placas, paredes, cascas e sólidos.

  • Estrutura em aço
  • Estrutura de aço biónica
  • Estrutura de pórtico de aço

    Muitos engenheiros de estruturas utilizam o software de cálculo estrutural RFEM (MEF) ou RSTAB (estruturas reticuladas e treliças) para o cálculo estrutural de pavilhões em aço.

    Utilizando os módulos úteis, é possível realizar todas as verificações necessárias para o estado limite último e o estado limite de utilização, bem como a análise de estabilidade, de acordo com várias normas. É possível realizar cálculos dinâmicas, bem como verificações de dimensionamento adicionais para a resistência contra o fogo ou a fadiga.

    Projeto de cliente | Estrutura de pórtico de aço

  • Edifício do terminal
  • Extensão da unidade de fundição contínua

    Os programas RFEM e RSTAB são ideais para a análise e o dimensionamento de construções industriais. Estas incluem instalações químicas, farmacêuticas e petroquímicas, pavilhões de produção, fábricas para o processamento de materiais metálicos e minerais, recipientes, sistemas de canalização, filtros grandes etc.

    O RSTAB permite o dimensionamento de estruturas reticuladas e o RFEM permite, adicionalmente, o dimensionamento de elementos de placas, paredes, cascas e sólidos.

    Software de análise estrutural para construções industriais

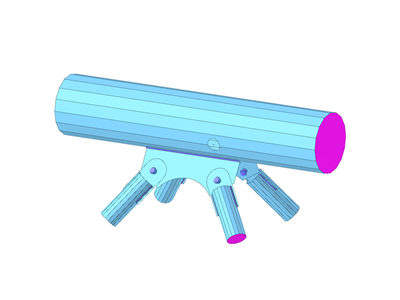

  • Conexão espacial de aço

    As ligações de aço 3D mais complexas podem ser modeladas e dimensionadas utilizando o programa de cálculo estrutural de elementos finitos RFEM. Para tal, a ligação é modelada com elementos de superfície e, possivelmente, de sólidos.

    Para considerar os efeitos de contacto, bem como o comportamento do material plástico, são ativadas no RFEM propriedades geométricas e físicas não lineares.

  • Construção de fachadas
    Com os programas de cálculo estrutural RFEM (MEF) e RSTAB (estruturas reticuladas), assim como com o programa autónomo SHAPE-THIN 9 (propriedades de secções), é possível calcular e dimensionar estruturas de fachadas, tais como fachadas de vidro, muros cortinas, fachadas duplas ou fachadas de elementos etc.

    O RWIND Simulation permite simular fluxos de vento em torno de edifícios ou outros objetos através de um túnel de vento digital e gerar cargas de vento.

  • Estrutura em aço offshore

    Para o cálculo e dimensionamento de estruturas offshore, tais como, plataformas petrolíferas, aerogeradores, plataformas de exploração, entre outras, podem ser aplicadas várias funções do RFEM e do RSTAB.

    Exemplo disso é o dimensionamento de estruturas constituídas por vários materiais, tais como análises dinâmicas, verificações de estabilidade, verificações à fadiga, geração de cargas a partir de rotação, simulação de vento etc.

    Software para o dimensionamento de estruturas offshore

  • Nave de aço
  • Cúpula de aço

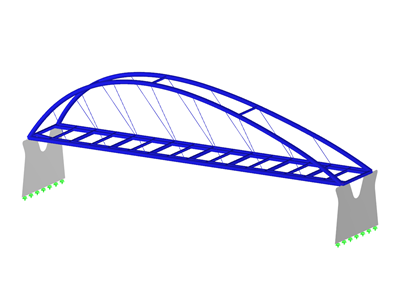

  • Ponte de aço

    Muitos utilizadores confiam no software de cálculo estrutural RFEM (MEF) ou RSTAB (estruturas reticuladas) para o cálculo e dimensionamento de pontes em aço.

    Os módulos adicionais úteis permitem, por exemplo, gerar linhas de influência, cargas móveis em barras e superfícies etc. É possível realizar análises dinâmicas, bem como verificações de dimensionamento adicionais para estabilidade, encurvadura local ou fadiga.

Software para o dimensionamento de estruturas com o MEF

O software de cálculo estrutural RFEM 6 é a base de um sistema de software composto por módulos. O programa principal RFEM é utilizado para definir estruturas, materiais e cargas para sistemas estruturais planos e espaciais constituídos por placas, paredes, cascas e barras. O programa também permite criar estruturas combinadas, bem como modelar sólidos e elementos de contacto.

Análise estática de estruturas reticulada e pórticos

O programa de estruturas reticuladas e pórticos RSTAB 9 tem funções semelhantes às do programa de elementos finitos RFEM. Devido à especialização em estruturas reticuladas e pórticos, o RSTAB é ainda mais fácil de utilizar e é há anos a primeira escolha de engenheiros de estruturas quando se trata de modelos estruturais de barras puros.

Simulação de vento e geração de cargas de vento

O programa autónomo RWIND 2 é recomendado para estruturas complexas. Através de um túnel de vento digital, este programa permite simular fluxos de vento em torno de edifícios ou quaisquer outros objetos com base numa análise CFD.

As cargas de vento geradas que atuam nestes objetos podem ser importadas para o software de cálculo estrutural RFEM ou RSTAB.

Análise de tensões de estruturas de superfícies e barras

O módulo Análise tensão-deformação para o RFEM 6/RSTAB 9 realiza uma verificação geral de tensões calculando as tensões existentes e, em seguida, comparando-as com as tensões limite.

Dimensionamento de barras segundo diversas normas

O módulo Dimensionamento de aço para o RFEM 6/RSTAB 9 dimensiona barras de aço para os estados limite último e de utilização segundo as normas:

  • European Union EN 1993-1-1:2005 + AC:2009 (Eurocódigo 3)
  • United States AISC 360-16 (norma dos EUA)
  • Canada CSA S16-19 (norma canadiana)
  • India IS 800 | 2007-12 (norma indiana)
  • People's Republic of China GB 50017 | 2017-12 (norma chinesa)
  • Russia SP 16.13330 | 2017-02 (norma russa)

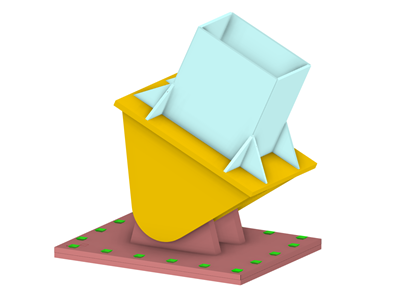

Dimensionamento de ligações de aço pelo método dos elementos finitos

O módulo Ligações de aço para o RFEM 6 permite analisar ligações de aço utilizando um modelo de elementos finitos.

Verificações de encurvadura por flexão-torção de acordo com a análise de segunda ordem com 7 graus de liberdade

O módulo Torção com empenamento (7 GDL) para o RFEM 6/RSTAB 9 permite considerar o empenamento da secção como um grau de liberdade adicional ao calcular barras no RFEM e no RSTAB.

Análise de estabilidade de acordo com o método dos valores próprios e o método incremental

O módulo Estabilidade da estrutura para o RFEM 6/RSTAB 9 calcula os fatores de carga críticos e os respetivos modos de estabilidade de acordo com o método dos valores próprios e o método incremental. Portanto, é adequado para a análise linear e não linear dos comportamentos de estabilidade das estruturas.

Criação, análise e avaliação de modelos de edifícios

O módulo Modelo do edifício para o RFEM 6 permite a definição e manipulação do edifício através dos pisos. Posteriormente, os pisos podem ser ajustados de várias formas. As informações sobre os pisos e o modelo completo (centro de gravidade) são apresentadas em tabelas e gráficos.

Consideração das fases de construção

O módulo Análise das fases de construção (CSA) para o RFEM 6 permite considerar o processo de construção de estruturas (estruturas de barras, superfícies e sólidos) no RFEM. Negligenciar a influência do processo de construção pode resultar em erros no cálculo de modelos globais. Com o módulo Análise das fases de construção (CSA), é possível analisar essas influências e considerá-las até ao momento do dimensionamento estrutural.

Otimização de modelos através de inteligência artificial (IA)

Por um lado, o módulo de duas partes Otimização e custos/estimativa das emissões de CO2 para o RFEM 6/RSTAB 9 encontra parâmetros adequados para modelos e blocos parametrizados através da técnica de inteligência artificial (IA) de otimização por enxame de partículas (PSO) para cumprir os critérios de otimização comuns. Por outro lado, este módulo estima os custos do modelo ou as emissões de CO2 especificando os custos unitários ou as emissões por definição de material para o modelo estrutural.

Análises dinâmicas estruturais

Os módulos de análises dinâmicas para o RFEM 6/RSTAB 9 são, entre outros, adequados para cálculos sísmicos, análises de vibrações em edifícios, cálculos de fundações de máquinas assim como análises de frequências próprias para pontes ou chaminés.

Propriedades de secções de qualquer tipo

O programa autónomo RSECTION 1 determina propriedades de secções, análises de tensões e verificações plásticas de secções de qualquer tipo.

A extensão Secções efetivas para o RSECTION determina as secções efetivas segundo as normas EN 1993-1-5 e EN 1993-1-3. É possível exportar as secções e as propriedades de secções calculadas para os programas principais RFEM e RSTAB.

Estruturas com secções formadas a frio

Com a extensão RF-/STEEL Cold-Formed Sections para o RFEM 5/RSTAB 8 e o programa de secções SHAPE-THIN (versão 9 e superior), é possível dimensionar secções gerais formadas a frio de acordo com a EN 1993-1-3 e EN 1993-1- 5.

Dimensionamento plástico de secções de aço

O RF-/STEEL Plasticity é uma extensão do módulo adicional RF-/STEEL EC3 para o RFEM 5/RSTAB 8. Isto permite o dimensionamento plástico de secções de acordo com o método dos esforços internos parciais ou o método simplex.

Geração de imperfeições

O módulo adicional RF-IMP/RSIMP para o RFEM 5/RSTAB 8 é utilizado para gerar imperfeições geométricas equivalentes (cargas equivalentes) ou um modelo equivalente pré-deformado.

Verificações à fadiga de barras

O módulo adicional RF-/STEEL Fatigue Members para o RFEM 5/RSTAB 8 permite efetuar verificações à fadiga de acordo com a EN 1993-1-9 para barras e conjuntos de barras de aço.

Dimensionamento de ligações de aço de acordo com o método analítico

No RFEM 5/RSTAB 8 existem vários módulos adicionais para o dimensionamento de ligações de aço e madeira.

Dimensionamento de vigas de ponte rolante

O programa de funcionamento autónomo CRANEWAY calcula e executa todas as verificações necessárias de vigas de ponte rolante de acordo com o Eurocódigo 3. Opcionalmente, é possível selecionar o tipo de grua pórtico rolante ou grua de suspensão.

Verificação da encurvadura local de lajes com e sem reforço

O programa autónomo PLATE-BUCKLING ou o módulo adicional RF-/PLATE-BUCKLING para o RFEM 5/RSTAB 8 permite efetuar verificações da encurvadura local para lajes retangulares de acordo com a norma EN 1993-1-5.

Interfaces para a troca de dados

Os programas de cálculo estrutural da Dlubal integram-se perfeitamente no planeamento segundo o Modelo da Informação da Construção (BIM). Através de uma variedade de interfaces, existe sempre a possibilidade de troca de dados de modelos estruturais digitais com o RFEM ou o RSTAB.

O Serviço web (interface programável) pode ser utilizado para ler ou escrever dados de/para o RFEM e RSTAB.

Apoio técnico e formação

O serviço de apoio ao cliente é um dos pilares fundamentais da filosofia da empresa Dlubal. Oferecemos-lhe todo o apoio necessário para a realização do seu trabalho diário:

Ir para os modelos

Ir para os modelos

Aqui pode encontrar uma variedade de modelos de análise estrutural para estruturas de aço, que pode utilizar para fins de formação ou para os seus projetos.

Newsletter

Receba regularmente informação sobre novidades, dicas úteis, eventos planeados, ofertas especiais e vales.

O RFEM é um parceiro de confiança diário

"Muito obrigado a si e aos seus colegas pelo evento informativo de ontem, que foi muito bom quanto ao conteúdo e planeado na perfeição.

O RFEM é o meu parceiro de confiança diário em todos os aspetos da construção de edifícios, é simplesmente excelente!"

Porquê a Dlubal Software?

Soluções

  • Mais de 100.000 usuários em 95 países
  • Um pacote de software para todas as áreas de aplicação
  • Apoio técnico gratuito por parte de engenheiros experientes
  • Tempo de aprendizagem curto e software intuitivo/autoexplicativo
  • Excelente relação preço-desempenho
  • Conceito em módulos flexível que pode ser ampliado conforme necessário
  • Sistema de licença por escalas com licenças de utilizador individuais e de rede
  • Software conhecido e comprovado em muitos projetos de renome

Extraordinário apoio técnico

"O software é excelente e permite-nos realizar todas as tarefas necessárias. Mas melhor ainda é o apoio técnico que a Dlubal oferece. As respostas não só são sempre pertinentes como também são rápidas."

Simulação de vento e geração de cargas de vento

Com o programa autónomo RWIND Simulation, pode simular fluxos de vento em torno de estruturas simples ou complexas através de um túnel de vento digital.

As cargas de vento geradas que atuam nestes objetos podem ser importadas para o RFEM ou RSTAB.

Formação online | Inglês

Eurocódigo 3 | Estruturas de aço segundo a DIN EN 1993-1-1

Formação online 8 de setembro de 2022 9:00 - 13:00 CEST

Formação online | Inglês

Eurocódigo 3 | Estruturas de aço segundo a DIN EN 1993-1-1

Formação online 17 de novembro de 2022 9:00 - 13:00 CET

RFEM 5
RFEM

Programa principal

Software de cálculo estrutural para análise de elementos finitos (AEF) de sistemas estruturais planos e espaciais constituídos por lajes, vigas-parede, cascas, barras (vigas), sólidos e elementos de contacto

Preço de primeira licença
3.540,00 USD
RSTAB 8
o RSTAB

Programa principal

Software de engenharia estrutural para o dimensionamento de estruturas de pórticos, vigas e treliças, bem como para a realização de cálculos lineares e não lineares de forças internas, deformações e reações de apoio

Preço de primeira licença
2.550,00 USD
RFEM 5
RF-STEEL (em inglês)

Módulo adicional

Análise de tensões de superfícies e barras de aço

Preço de primeira licença
1.030,00 USD
RFEM 5
RF-STEEL EC3

Módulo adicional

Dimensionamento segundo o Eurocódigo 3

Preço de primeira licença
1.480,00 USD
RFEM 5
RF-STEEL AISC

Módulo adicional

Dimensionamento de barras de aço de acordo com a norma americana ANSI/AISC 360

Preço de primeira licença
1.480,00 USD
RFEM 5
RF-STEEL SIA

Módulo adicional

Dimensionamento de barras de aço de acordo com a norma suíça SIA 263

Preço de primeira licença
1.480,00 USD
RFEM 5
RF-STEEL IS

Módulo adicional

Dimensionamento de barras de aço de acordo com a norma indiana IS 800: 2007

Preço de primeira licença
1.480,00 USD
RFEM 5
RF-STEEL GB

Módulo adicional

Dimensionamento de barras de aço de acordo com a norma chinesa GB 50017-2003

Preço de primeira licença
1.480,00 USD
RFEM 5
RF-STEEL CSA

Módulo adicional

Dimensionamento de barras de aço de acordo com a norma canadiana CSA S16

Preço de primeira licença
1.480,00 USD
RFEM 5
RF-STEEL AS

Módulo adicional

Dimensionamento de barras de aço de acordo com a norma australiana AS 4100-1998

Preço de primeira licença
1.480,00 USD
RFEM 5
RF-STEEL NTC-DF

Módulo adicional

Dimensionamento de barras de aço de acordo com a norma mexicana NTC-DF 2004

Preço de primeira licença
1.480,00 USD
RFEM 5
RF-STEEL SP

Módulo adicional

Dimensionamento de barras de aço de acordo com a norma russa SP 16.13330.2011

Preço de primeira licença
1.480,00 USD
RFEM 5
RF-STEEL SANS

Módulo adicional

Dimensionamento de barras de aço de acordo com a norma sul-africana SANS 10162-1: 2011

Preço de primeira licença
1.480,00 USD
RFEM 5
RF-STEEL NBR

Módulo adicional

Dimensionamento de barras de aço segundo a norma brasileira ABNT NBR 8800: 2008

Preço de primeira licença
1.480,00 USD
RFEM 5
RF-STEEL HK

Módulo adicional

Dimensionamento de barras de aço de acordo com o Código de Prática para a Utilização Estrutural de Aço 2011 (Departamento de Edifícios - Hong Kong)

Preço de primeira licença
1.480,00 USD
RFEM 5
RF-STEEL Warping Torsion

Extensão de módulo para o RF-STEEL EC3 e RF-STEEL AISC

Análise de empenamento por torção de acordo com a teoria de segunda ordem com 7 graus de liberdade

Preço de primeira licença
850,00 USD
RFEM 5
RF-STEEL Plasticity

Extensão de módulo para o RF-STEEL EC3

Dimensionamento plástico de secções de acordo com o Método das Forças Internas Parciais (PIFM) e o Método Simplex

Preço de primeira licença
850,00 USD
RFEM 5
RF-STEEL Fatigue Members (em inglês)

Módulo adicional

Verificação à fadiga de barras e conjuntos de barras de acordo com EN 1993-1-9

Preço de primeira licença
1.120,00 USD
