Projetos interessantes de clientes realizados com o software de análise estrutural da Dlubal.
Áreas

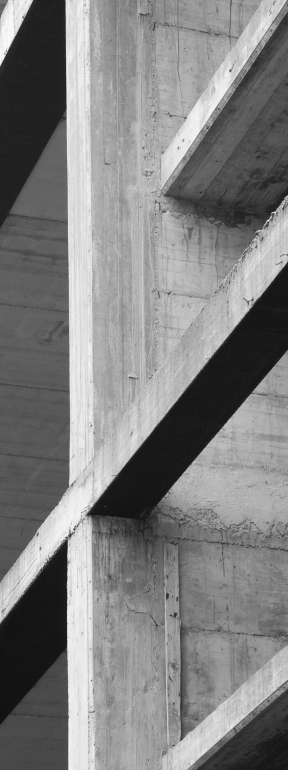

Estrutura de betão
Os programas de engenharia estrutural RFEM e RSTAB oferecem a possibilidade de analisar e dimensionar estruturas de betão armado. Dependendo se a sua área de aplicação é puramente relacionada com estruturas porticadas (RSTAB) ou também com lajes, paredes ou cascas (RFEM), pode escolher o produto adequado da oferta da Dlubal.
Estruturas de aço
Os programas de análise estrutural RFEM e RSTAB em conjunto com os módulos para construções de aço são a solução ideal para o cálculo estático de estruturas em aço como, por exemplo, edifícios em aço, pavilhões em aço, andaimes, pontes, silos, gruas, pontes rolantes, mastros etc.
Edifício de madeira
Os programas de análise estrutural RFEM e RSTAB são ideais para a análise estrutural e o dimensionamento de estruturas tridimensionais de madeira. Quer se trate de estruturas de pórticos ou elementos de superfície, tais como painéis de madeira laminada cruzada, tem muitas opções para o dimensionamento de estruturas de madeira simples ou complexas.
Além disso, a família de programas RX-TIMBER permite calcular e dimensionar de forma rápida e eficaz modelos como, por exemplo, treliças de madeira laminada colada, pórticos de madeira, madres, etc.

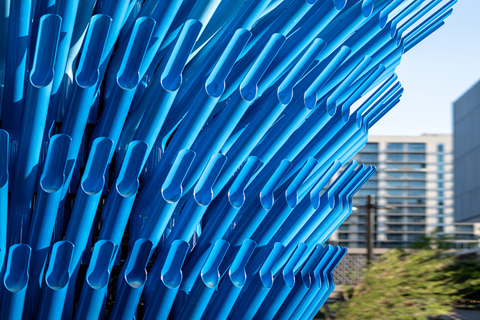

Estruturas de Alumínio & Construção Leve
Para o dimensionamento de estruturas de alumínio, estão integradas no RFEM e no RSTAB várias secções, por exemplo, secções em I, em U e em T, secções retangulares ocas, tubos quadrados e circulares, etc. O dimensionamento é efetuado de acordo com o Eurocódigo 9, que conta com vários anexos nacionais, ou de acordo com as normas dos Estados Unidos ADM 2010 e ADM 2015.
Para o programa não é relevante se o modelo é constituído na totalidade de alumínio ou só parcialmente.
Engenharia Mecânica
Muitos utilizadores de programas da Dlubal Software efetuam cálculos de Engenharia mecânica com o RFEM e o RSTAB. O programa RFEM consegue analisar estruturas muito complexas constituídas por várias superfícies e sólidos.
Razão pela qual, o RFEM é frequentemente utilizado para a análise de detalhes e ligações de estruturas. No RSTAB, é possível dimensionar estruturas de barras e pórticos de uma forma rápida e eficiente.
Construções Industriais
Os programas RFEM e RSTAB são ideais para o dimensionamento estrutural e análise de construções industriais, tais como, centrais químicas, pavilhões de produção, recipientes, sistemas de pipeline, filtros grandes, etc.
O RSTAB permite o dimensionamento de estruturas de barras e adicionalmente no RFEM elementos de placas, paredes, cascas e sólidos.
Sistemas de Condutas
O RFEM permite a modelação e o dimensionamento de condutas (com componentes como válvulas, peças de redução, flanges, peças em T e outras).
A análise de condutas pode ser efetuada para toda a estrutura que interage com a estrutura de apoio.

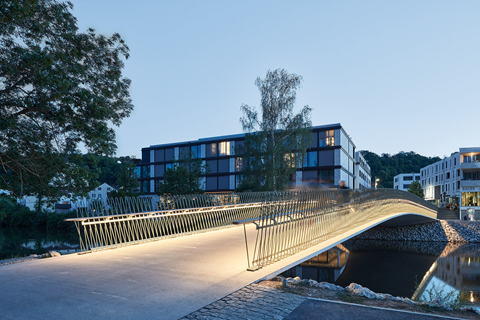

Pontes
Muitos utilizadores confiam no RFEM e no RSTAB para a análise e dimensionamento de pontes construídas em aço, betão armado, madeira ou outros materiais.
Com a ajuda de módulos adicionais, é possível gerar, por exemplo, linhas de influência, cargas móveis em barras e superfícies, etc. As análises dinâmicas são também possíveis assim como as necessárias verificações da estabilidade, estado limite de utilização, fadiga e encurvadura.
Gruas e Pontes Rolantes
Com a possibilidade de modelar em 3D, o RFEM e o RSTAB são ideais para o dimensionamento de gruas. A análise detalhada é suportada com funções, tais como, a consideração de não-linearidades de barras e articulações, roldanas de cabos, etc.
O programa autónomo CRANEWAY dimensiona pontes e pórticos rolantes segundo a norma EN 1993-6, inclusive todas as verificações necessárias.
Torres e Mastros
O RFEM e o RSTAB permitem o planeamento contínuo de torres trianguladas (por ex. antenas de telecomunicação 5G, torres de transmissão, torres de observação). Os respetivos módulos adicionais oferecem uma vasta gama de opções, desde a geração automática da estrutura e carregamento até à determinação de comprimentos efetivos e dimensionamento segundo o Eurocódigo.
Igualmente podem ser modeladas e dimensionadas estruturas individuais de torres e mastros (por ex. mastros de transmissão 5G).
Centrais Elétricas
Os programas de engenharia estrutural RFEM e RSTAB são ideais para a análise estrutural de centrais elétricas. É possível combinar diferentes materiais no modelo analítico.
Além da verificação do estado limite último e da análise de estabilidade, o programa efetua também análises dinâmicas.
Estruturas de Vidro
No RFEM, é possível dimensionar e analisar estruturas de vidro separadamente ou como parte de um modelo inteiro. A extensa biblioteca de materiais contém um vasto número de tipos comerciais de vidro, folhas e gases.
As superfícies de vidro definidas no RFEM podem ser suportadas em linhas e nós e mesmo modeladas como sólidos especiais. Os resultados incluem, entre outros, as tensões de superfícies e sólidos.

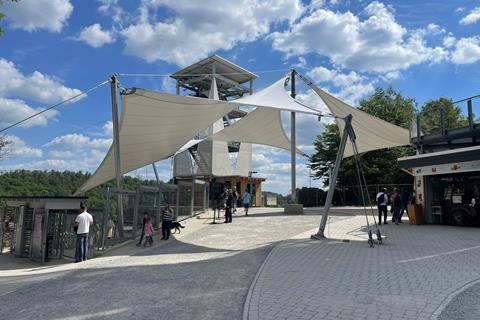

Estruturas de Membranas e Têxteis
O software de análise estrutural RFEM permite a determinação de formas (form-finding), análise estrutural e determinação de padrões de corte de estruturas de membranas e cabos.
O cálculo é realizado de acordo com a teoria das grandes deformações. Na determinação dos padrões de corte são consideradas linhas de interseção e dimensões de compensação definidas pelo utilizador.
Estruturas de Cabos e Treliças
Com os programas de análise estrutural RFEM e RSTAB é possível calcular estruturas de cabos e treliças assim como as suas subestruturas. Os cabos podem ser calculados com e sem pré-esforço.
Com ajuda do módulo adicional RF-FORMFINDUNG, no RFEM pode ser efetuada antes do cálculo uma determinação da forma do sistema de cabos. Além disso existe a possibilidade de combinar cabos com elementos de barra, superfície ou volume.
Estruturas Laminadas, Sandwich e CLT
O RFEM permite efetuar uma análise de tensões e deformações de superfícies laminadas e sandwich. O cálculo considera acoplamentos de corte e é realizado segundo a teoria dos laminados.
Pode ser aplicado o dimensionamento de elementos de madeira laminada cruzada (CLT), plásticos de fibra reforçada (por exemplo GFRP ou carbono) e muitos outros.
Estruturas hidráulicas em aço
O RFEM permite a análise de estruturas muito complexas com muitas superfícies e sólidos.
Por isso, o programa adequa-se na perfeição para estruturas hidráulicas em aço como, por exemplo, eclusas, comportas de retenção de represas, comportas deslizantes, comportas hidráulicas, comportas de proteção contra inundações, barragens, elevadores de barcos, pontes de canais e muitos outros.
Por isso, o programa adequa-se na perfeição para estruturas hidráulicas em aço como, por exemplo, eclusas, comportas de retenção de represas, comportas deslizantes, comportas hidráulicas, comportas de proteção contra inundações, barragens, elevadores de barcos, pontes de canais e muitos outros.
Outras...
Para muitas outras áreas, o RFEM e o RSTAB representam uma solução ideal para a análise estrutural, por exemplo:
- Edifícios
- Estruturas temporárias
- Estruturas de andaimes e prateleiras
- Estruturas offshore
- Silos e Tanques de Armazenamento
- Estruturas de energia renovável
- Construção naval
- Estruturas de movimentação de material
- Estruturas de perfuração
- Piscinas e parques aquáticos

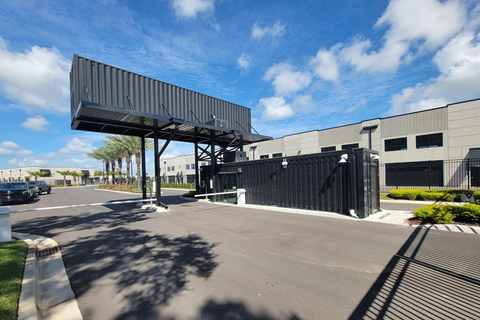

- Estruturas de contentores
- Estruturas escavadas por broca
- Estruturas de escadas
- Estruturas pneumáticas
