Ferramenta de Zona Geo

Recupere dados de zonas de neve, vento, sísmicas e outras. A Ferramenta Geo-Zone Tool #disponibiliza mapas de zonas para diversos países em todo o mundo e pode ser acedida através da aplicação de navegador ou da nossa GraphQL API, bem como das nossas bibliotecas de cliente para Python e C#.

Abrir ferramenta de zona geográfica { } Documentação da API

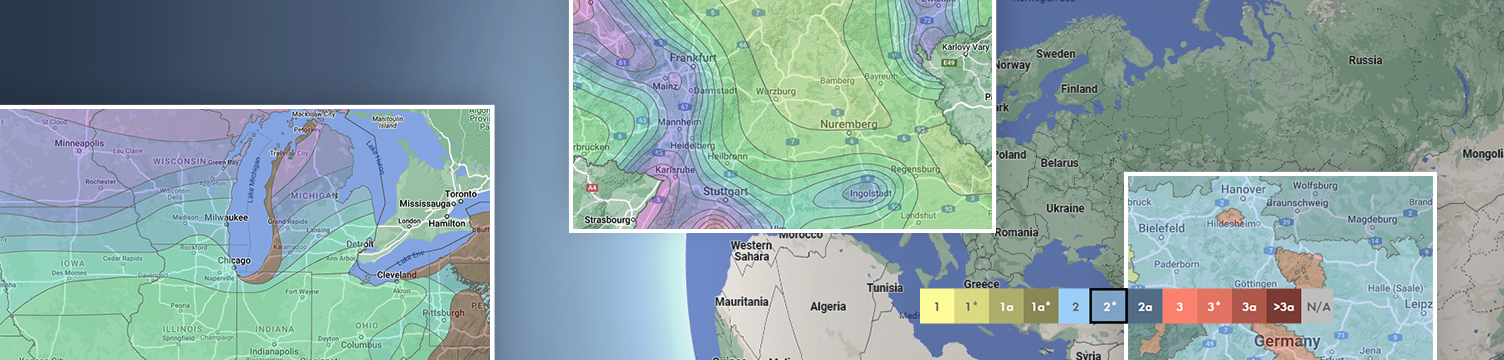

Ilustração que apresenta a nova funcionalidade Geo-Zona para análise estrutural, utilizando mapas com códigos de cores para indicar regiões.

Representação visual da nova ferramenta de geo-zona para análise e otimização avançada de locais em projetos de engenharia.

Valores Característicos de Carga,
Diretamente do Mapa

Os engenheiros de estruturas despendem um tempo significativo a localizar zonas de neve, mapas de vento e valores de perigosidade sísmica antes de iniciar qualquer cálculo. Cada país publica estes dados em diferentes formatos: anexos nacionais, apêndices de mapas e tabelas de correção de altitude dispersos por vários documentos.

O Geo-Zone Tool elimina essa consulta manual. Introduza um código postal ou morada, ou clique em qualquer ponto do mapa interativo. A ferramenta identifica automaticamente a localização exata, deteta a altitude do local e devolve os valores característicos de dimensionamento em conformidade com a norma selecionada.

Os resultados são imediatamente utilizáveis na análise estrutural. Os utilizadores do RFEM 6 e do RSTAB 9 podem transferir os valores diretamente para os casos de carga, sem necessidade de copiar e colar ou alternar entre ferramentas.

Valores característicos de carga para qualquer localização mundial, referenciados à norma aplicável

50+ normas internacionais e anexos nacionais, do Eurocódigo ao ASCE 7, IS 875 e AS 1170

Todos os valores característicos num único relatório PDF claro e pronto para documentação do projeto

Integração direta com o RFEM 6 e RSTAB 9 - transferência de valores para casos de carga sem entrada manual

A ferramenta Geo-Zone Tool é utilizada logo no início de um projeto estrutural, antes de se iniciar o primeiro cálculo. Substitui a consulta cruzada manual de anexos nacionais, mapas de zonas e tabelas de altitude por uma única pesquisa de localização precisa.

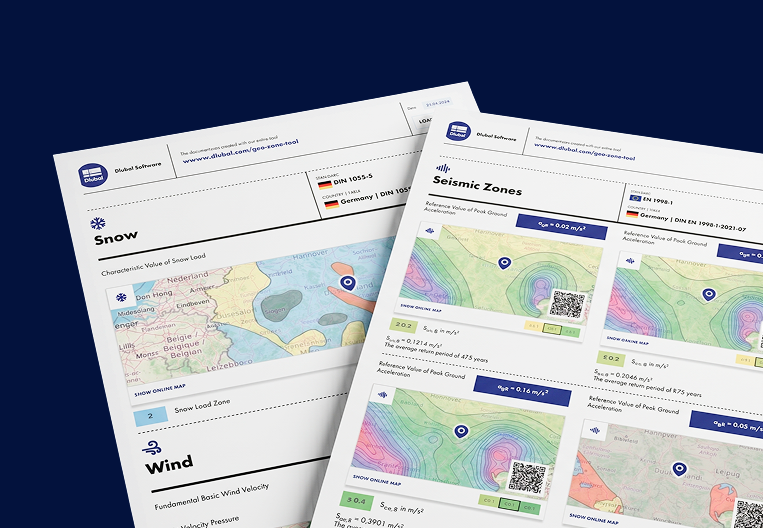

Um relatório de impressão em PDF da Geo-Zone Tool exibindo dados de engenharia e figuras finalizados para uso de referência.

Determinação da Carga de Cobertura

Insira o código postal do projeto, selecione a norma e obtenha o s_k com a correção de altitude aplicada. Pronto para a combinação de carga na cobertura.

Entrada de Carga de Vento Antes do Projeto de Fachada e Revestimento

Obtenha v_b,0, categoria de terreno e o perfil completo de pressão do vento numa única sessão. O módulo Perfil de Vento devolve V_m(z), I(z) e q_h(z) em cada nível de altura.

Verificar Zona Sísmica Antes de Análise Dinâmica

Confirme a zona sísmica e a PGA para os períodos de retorno relevantes antes de iniciar uma análise de espectro de resposta completa.

Parâmetros de Carregamento para Projetos em Países Desconhecidos

Selecione a norma aplicável entre mais de 50 códigos suportados e obtenha os valores de zona, categoria de terreno e cargas características corretos.

Recursos Principais

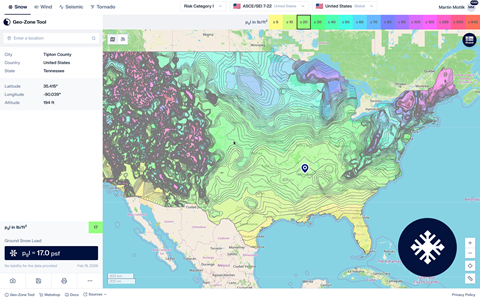

Mapa que representa as zonas de carga de neve nos Estados Unidos utilizando o Geo-Zone Tool.

Para Neve

Mapas de carga de neve no solo conforme ASCE/SEI 7-22. Devolve p_g em psf diretamente do mapa de contorno para a localização do local.

Carga de neve no solo [psf]
Altitude do local detetada automaticamente [ft]

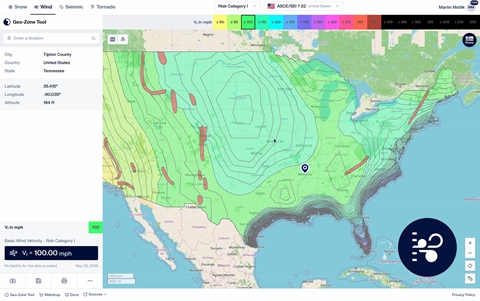

Mapa ilustrando as zonas de carga de vento para várias regiões nos EUA, utilizado na Ferramenta Geo-Zona para cálculos precisos de carga de vento.

Para Vento

Mapas de velocidade básica do vento conforme ASCE/SEI 7-22 e 7-16. Fornece a velocidade do vento em mph para todas as Categorias de Risco, incluindo regiões especiais de vento.

Velocidade básica do vento [mph]
Categoria de Risco I–IV

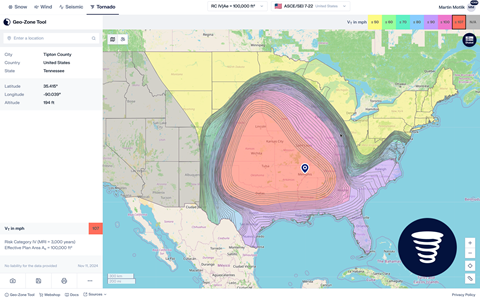

Geo-Zone Tool exibindo mapa de zonas de tornados dos EUA com base em fatores de risco regionais.

Para Tornado

Velocidade do vento de projeto para tornado de acordo com ASCE/SEI 7-22 e 7-16. Necessária para estruturas de Categoria de Risco III–IV.

Velocidade do vento de projeto para tornado [mph]
Seletor da área plana efetiva A_e

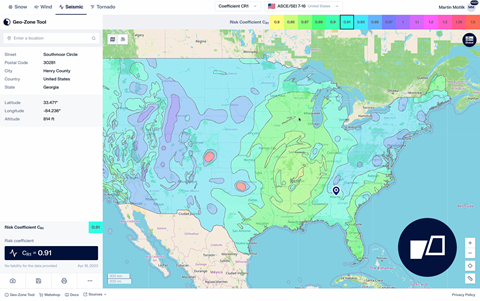

Uma captura de tela da Geo-Zone Tool exibindo zonas sísmicas nos Estados Unidos, destacando níveis variados de atividade sísmica.

Para Risco Sísmico

Parâmetros de projeto sísmico segundo ASCE/SEI 7-16. Devolve valores mapeados de movimento do solo, acelerações espectrais de projeto e Categoria de Projeto Sísmico.

Parâmetro de Movimento do Solo
Aceleração de Pico do Solo

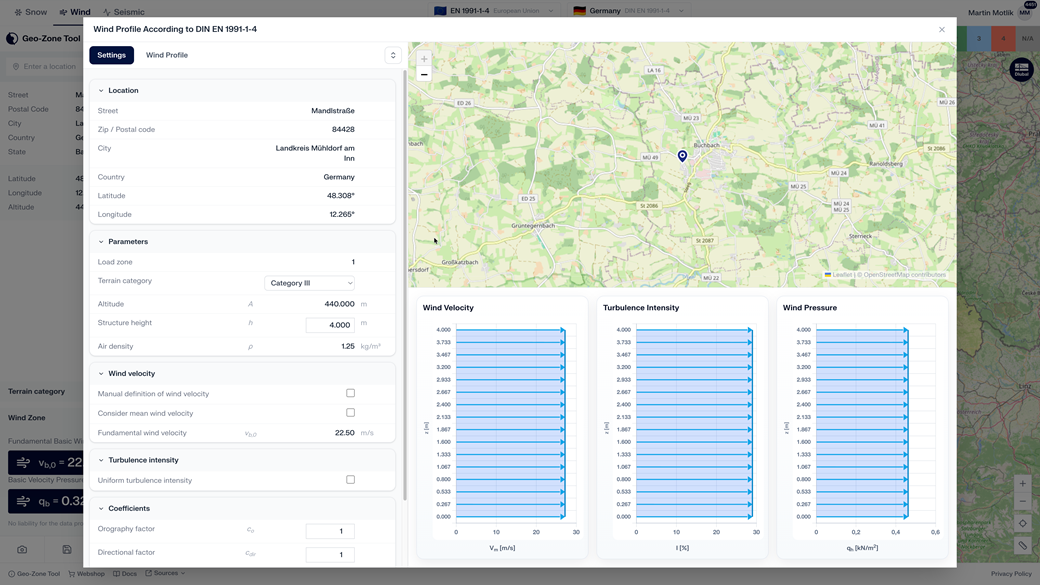

Perfis de Vento

Engenheiros de fachadas e projetistas de revestimentos precisam de entender como o vento se comporta em cada nível do piso, não apenas o valor básico da velocidade do vento. O módulo Perfil de Vento calcula a distribuição vertical completa da velocidade do vento, intensidade de turbulência e pressão do vento de acordo com a EN 1991-1-4 e outras normas suportadas.

V_m(z) perfil de velocidade média do vento a qualquer altura
I(z) distribuição da intensidade de turbulência ao longo de toda a altura do edifício
q_h(z) perfil de pressão do vento para o dimensionamento de fachadas e revestimentos

Acelerogramas | Registos Reais de Movimento do Solo

A análise por espectro de resposta requer dados representativos do movimento do terreno. O módulo Accelerogram oferece aos engenheiros estruturais acesso direto a dados reais de sismos registados em mais de 145 estações de medição, tudo no ambiente da ferramenta Geo-Zone.

Mais de 145 estações sísmicas em Itália, nos EUA e em redes globais
Valores de aceleração de pico ax, ay e az para cada evento registado
Exportação completa de dados em série temporal para análise de histórico temporal
Filtro por estação, data do evento, profundidade focal e tipo de solo

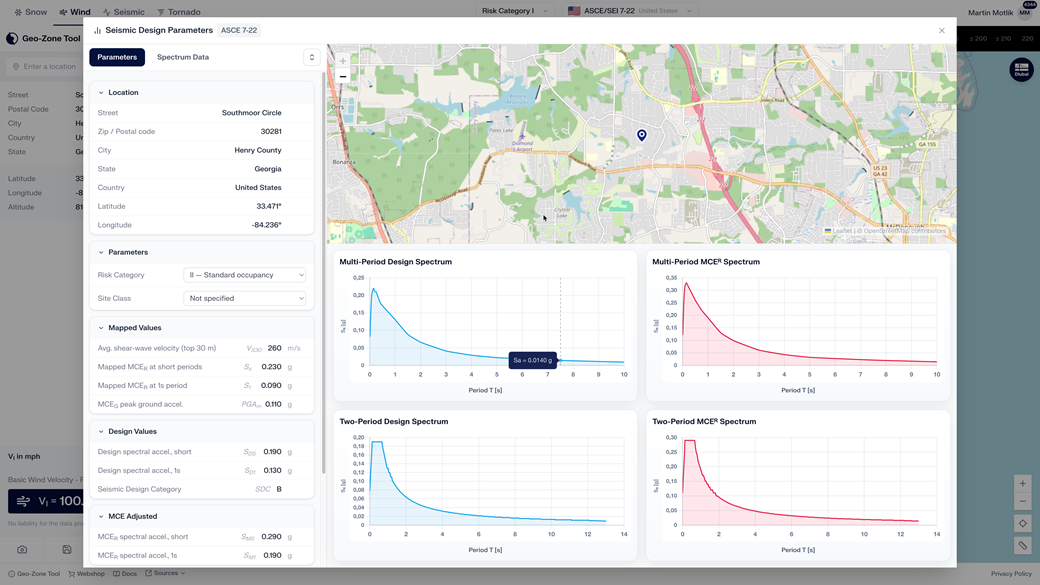

Ferramenta de Perigos | Parâmetros de Dimensionamento Sísmico

Dimensionamento sísmico conforme ASCE 7 requer mais do que um único valor de PGA. O módulo Parâmetros de Dimensionamento Sísmico fornece o conjunto completo de parâmetros específicos do local da ASCE/SEI 7-22 para qualquer localização nos EUA.

Este conjunto de dados abrangente inclui valores mapeados de movimento do solo, acelerações espectrais de cálculo, a Categoria de Dimensionamento Sísmico e espetros de cálculo de Período Múltiplo e de Dois Períodos.

O Que os Fluxos de Trabalho Manuais Deixam de Fora

A ferramenta ASCE Hazard Tool é a referência padrão para os valores de carga da ASCE 7. O Geo-Zone Tool abrange os mesmos dados e vai mais além ao conectar-se diretamente ao seu software de análise estrutural.

Valores de carregamento ASCE 7 — neve, vento, sísmico, tornado

Fontes separadas por tipo de carga

Integração de software de análise estrutural

Padrões internacionais (projetos não americanos)

Apenas locais nos EUA

Uma norma por documento

Relatórios de impressão em PDF

Manual documentation required

Mapa colorido interativo por zonas

Opção de API de ferramenta

Não disponível

Preços transparentes da API

Solicitar um orçamento

Não disponível

Integrar Dados de Geo-Zona No Seu Próprio Fluxo de Trabalho

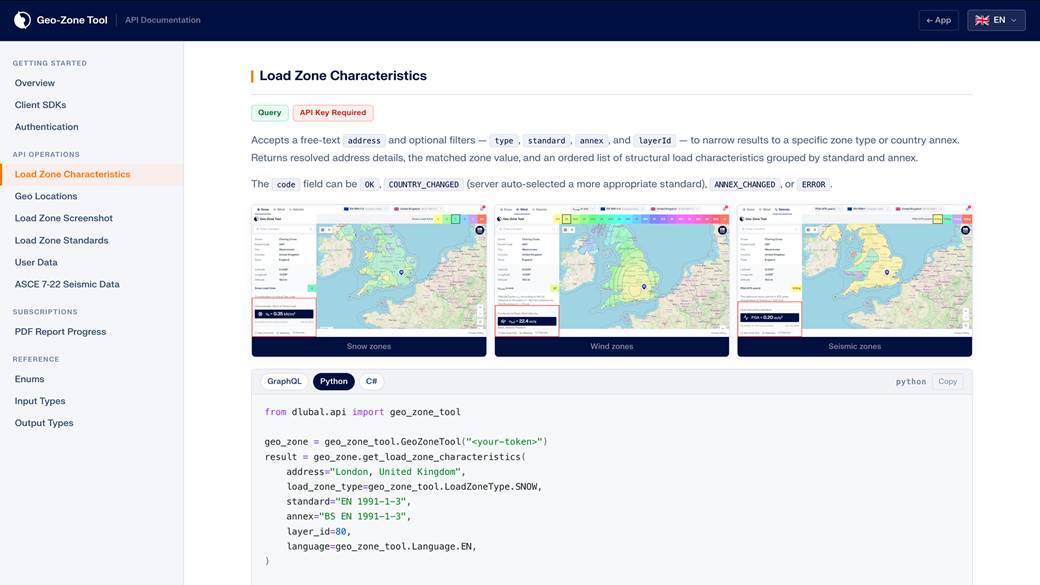

A API da Ferramenta Geo-Zona fornece aos programadores de software e integradores BIM acesso programático a todos os dados das zonas de carga. Utilize-a para criar fluxos de trabalho automatizados, preencher modelos estruturais ou criar pipelines de relatórios personalizados.

API GraphQL com pedidos e respostas tipificados
Todos os três módulos de carga: neve, vento e sísmico
Seleção completa de normas e anexos nacionais através de parâmetros de consulta

{ } Documentação da Open API →

A ferramenta Geo-Zone Tool funciona com base num modelo de pedidos. Cada consulta de localização ou resultado gerado na ferramenta consome um pedido. Os pedidos são adquiridos em pacotes de crédito únicos de 500, 5.000 ou 15.000 pedidos, sem data de validade. Não é necessária qualquer subscrição ou taxa recorrente. O acesso à ferramenta Geo-Zone Tool é feito através da Extranet da Dlubal. Os pacotes estão disponíveis no Dlubal Webshop .

Geo-Zone Tool abrange mais de 100 normas relativas a cargas de neve, vento, sísmicas e de tornados, incluindo todos os anexos nacionais do Eurocódigo EN, ASCE 7, AS 1170, IS 875, SIA 261, NBC e muitas mais. Novas normas são adicionadas regularmente. Consulte a lista completa em Página de normas suportadas .

A ferramenta Geo-Zone Tool está integrada no ambiente de software da Dlubal. No RFEM 6 e no RSTAB 9, pode chamar a Geo-Zone Tool diretamente a partir das definições do caso de carga. Os valores característicos s_k, v_b,0, q_b e PGA são transferidos automaticamente para os parâmetros correspondentes do caso de carga, sem necessidade de copiar e colar.

Todos os resultados baseiam-se na norma nacional aplicável ou no respetivo anexo nacional. Os dados geoespaciais são provenientes dos seguintes conjuntos de dados abertos disponíveis:

gadm.org | Dados de limites administrativos
openstreetmap.org | Dados geográficos de base
osm-boundaries.com | Dados de limites derivados do OpenStreetMap
Copernicus Corine Land Cover | Classificação do uso do solo e do terreno

Sim. A exportação para PDF inclui todas as informações necessárias para a documentação estrutural: coordenadas de localização e altitude, a norma aplicável e o anexo nacional, a zona identificada, o valor característico resultante, fontes de dados citadas e a data do relatório.

Cada PDF também inclui um código QR com ligação direta à vista do mapa em tempo real no Geo-Zone Tool, para que o relatório permaneça permanentemente ligado aos seus dados de origem e qualquer pessoa que o esteja a analisar possa verificar os resultados digitalizando o código.

Sim. A ferramenta é executada inteiramente no navegador e funciona em dispositivos móveis e tablets. Pode introduzir o endereço do local ou clicar diretamente no mapa a partir do campo para obter imediatamente os valores da zona de carga.
