Ligações de aço e conexões segundo o método de elementos finitos

Módulo do RFEM 6
Ligações

Ligações de aço e conexões segundo o método de elementos finitos

O módulo "Ligações de aço" do RFEM estabelece novos padrões na análise de ligações de aço de todas as formas e todos os tipos de carga utilizando modelos de EF e de materiais específicos. A modelação é executada totalmente em segundo plano, para que tenha o controlo total através de uma interface intuitiva e fácil de utilizar.

Projete, calcule e dimensione as suas estruturas de aço e respetivas ligações com um único e poderoso pacote de software. O RFEM, complementado com os módulos "Dimensionamento de aço" e "Ligações de aço", permite um dimensionamento preciso e em conformidade com as normas para barras e ligações de aço de acordo com o Eurocódigo e a norma americana ANSI/AISC 360. Experimente um processo de dimensionamento perfeito e integrado do início ao fim.

Download de versão de teste gratuita

Subnavigation

Para quê utilizar dois programas de cálculo estrutural se um é suficiente?

Simplifique o dimensionamento de ligações de aço com o RFEM e o módulo "Ligações de aço". Esta poderosa solução all-in-one evita importações de dados sujeitas a erros e demoras, tais como transferências de barras, excentricidades e combinações de cargas. Beneficie de atualizações automáticas e perfeitas dos seus cálculos sempre que um modelo é alterado, de forma rápida e tudo a partir de uma única fonte.

Aumente a eficiência e a precisão da modelação e do dimensionamento de ligações de aço

Aumento de eficácia: Não é necessário importar ou exportar dados, poupando tempo e dinheiro
Atualizações automáticas quando a estrutura é alterada
Máxima transparência devido a um submodelo completamente visível e personalizável
Máxima flexibilidade com modelos já existentes e personalizáveis
Visualização 3D de alta qualidade para apresentações impressionantes, tanto do modelo da ligação como das ligações individuais no modelo completo
Funções de medição e dimensionamento precisas para os pontos dos componentes de ligação

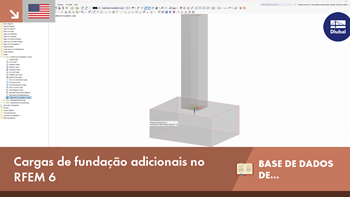

Vídeo: Cálculo e dimensionamento de ligações de aço baseados em elementos finitos

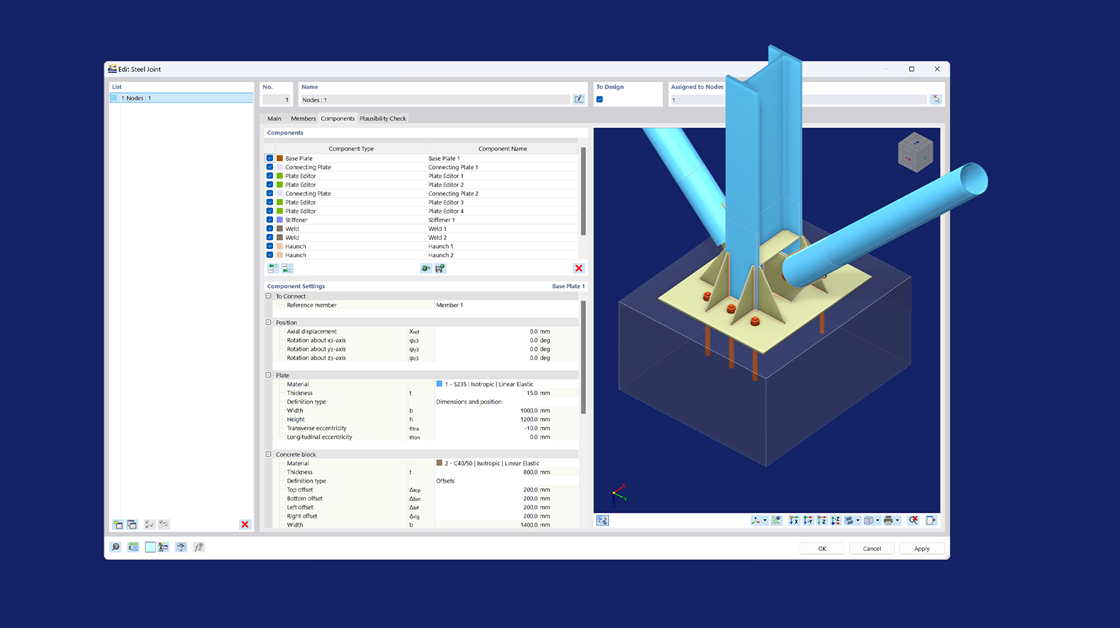

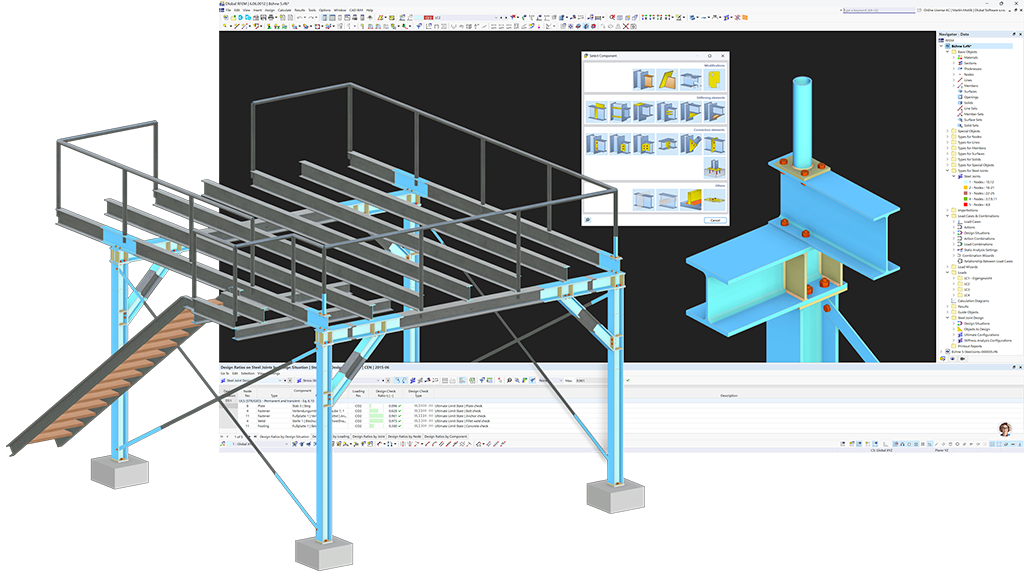

Módulo "Ligações de aço para o RFEM 6" | Biblioteca de componentes

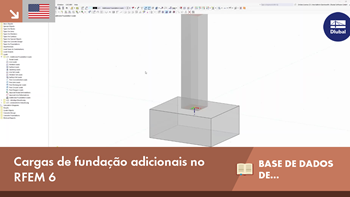

Conexão de laje de base com ancoragens embutidas no betão | Resultados das tensões de contacto na laje de base

RFEM: Ligações de aço de uma ponte treliçada e modelo de elementos finitos com resultados

Vídeo: Cálculo e dimensionamento de ligações de aço baseados em elementos finitos

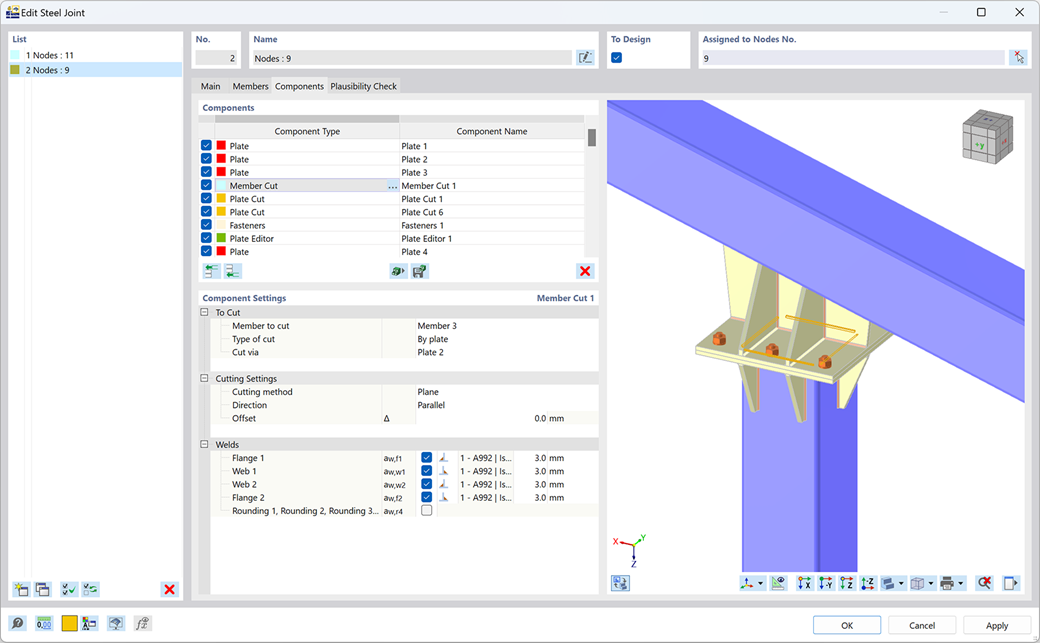

Módulo "Ligações de aço para o RFEM 6" | Biblioteca de componentes

Conexão de laje de base com ancoragens embutidas no betão | Resultados das tensões de contacto na laje de base

RFEM: Ligações de aço de uma ponte treliçada e modelo de elementos finitos com resultados

Vídeo: Cálculo e dimensionamento de ligações de aço baseados em elementos finitos

Experimente as vantagens da solução tudo-em-um!

Não é necessária uma importação complicada de dados de programas externos.
Ligações de aço de qualquer tipo, forma e carga.
Atualização automática no caso de alterações na estrutura, na carga e nas combinações de cargas.
Um software de cálculo estrutural consistente e unitário para todas as áreas da estática e do dimensionamento.
Muitos modelos predefinidos para ligações.
Visualização 3D de alta qualidade das ligações, tanto individuais como na estrutura completa.
Rigidez de rotação: Integração automatizada das rigidezes iniciais calculadas S_j,ini na estrutura global.

Sem caixa negra: Transparência total com uma vista detalhada dos modelos RFEM gerados em segundo plano.
Possibilidade de separar o modelo gerado do RFEM do módulo para o modificar e calcular individualmente como um modelo do RFEM.
Verificação unificada de ligações e barras.
Não é necessário lidar com esforços internos desequilibrados ao importar cargas de programas externos.
Uma solução de software abrangente para todas as áreas da estática, suportada por uma equipa de mais de 20 engenheiros de apoio experientes.

Análise e dimensionamento de ligações de aço segundo EN 1993-1-8 e AISC 360

O software da Dlubal para dimensionamento e análise de ligações de aço estabelece novos padrões nos processos de engenharia de estruturas de aço. Domina todos os tipos de ligações, formas e cargas – quer sejam aparafusadas, soldadas ou sob a forma de placas de aço de fundação com ancoragem. A geração automatizada em segundo plano de modelos de elementos finitos no RFEM permite cálculos precisos e eficientes para todos os cenários de falha necessários.

O módulo adicional "Ligações de aço" suporta o dimensionamento detalhado de chapas de aço, parafusos, soldaduras e placas de fundação de aço de acordo com as normas EN 1993-1-8 e AISC 360, garantindo a conformidade com as normas internacionais.

Mais informação

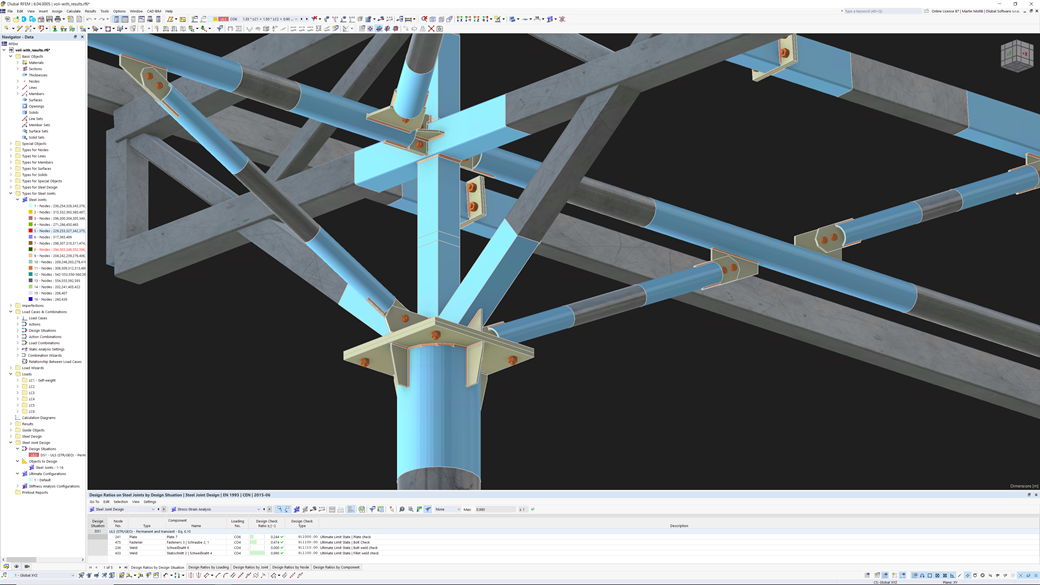

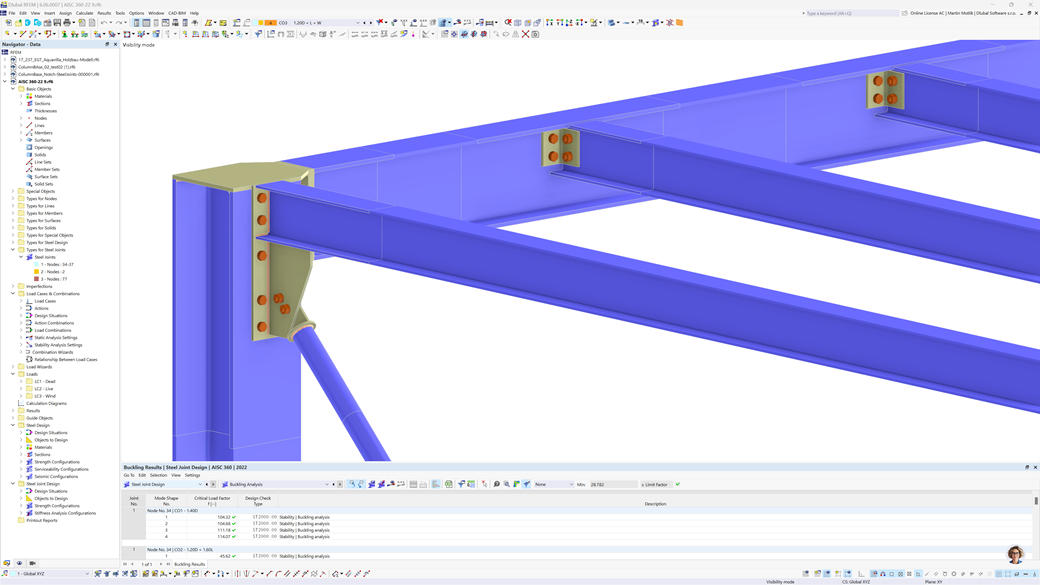

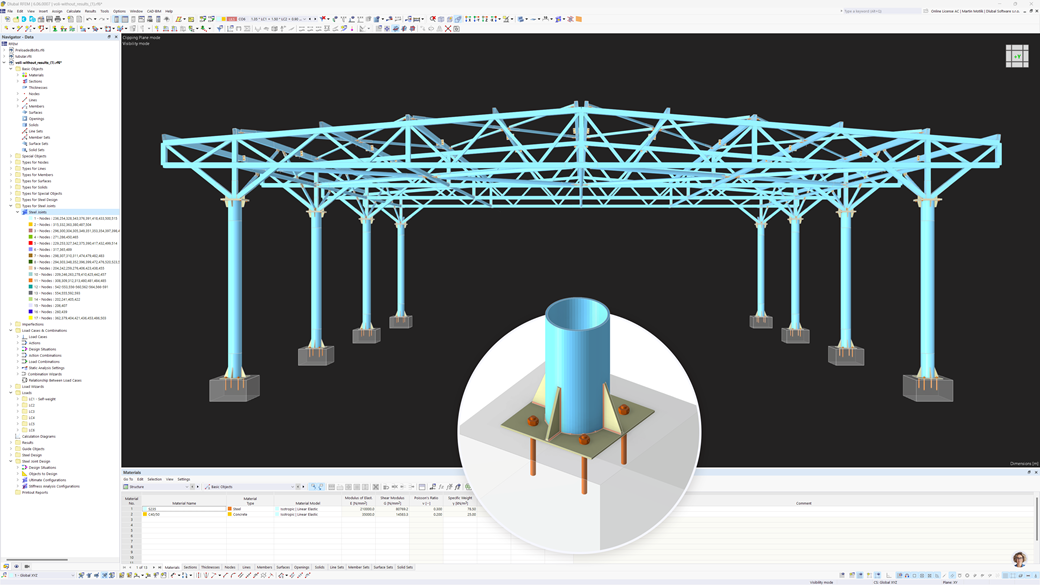

Estrutura de aço com várias ligações, incluindo um gradiente de cores para visualização da utilização de verificação numa ligação de placas

Ligações de placas base e blocos de betão para fundações de pilares de aço

A componente "Placa de Base" conecta o componente de referência selecionado a um bloco de betão. Esta componente permite a definição de ancoragens em vários diâmetros e classes num padrão ortogonal.

A ligação de aço inclui um detalhe especializado num submodelo que simula a interação entre o aço e o betão, considerando o efeito das ancoragens. Os resultados deste submodelo são utilizados para dimensionar o bloco de betão (tensão de contacto entre a placa de base e o seu apoio não linear) e as ancoragens (esforços internos nos elementos do componente).

As verificações de dimensionamento são realizadas da seguinte forma: verificação da interação aço-betão e verificação do dimensionamento das ancoragens.

Mais informações

Tudo em um: ligações de chapas de base e blocos de betão e outras ligações num modelo global

Funções principais das ligações de aço Módulo

Articulações semi-rígidas com análise de rigidez inicial
Esta nova capacidade permite aos engenheiros ir além dos pressupostos tradicionais das ligações rígidas ou articuladas, oferecendo uma forma mais precisa e flexível de representar o comportamento das ligações. Com a capacidade de simular a rigidez da ligação através de uma análise de rigidez inicial avançada, o processo de dimensionamento torna-se mais realista e otimizado, permitindo projetos mais seguros e económicos.
- Saiba mais
Método de elementos finitos baseado em componentes
O Método dos elementos finitos baseado em componentes (CBFEM) é uma abordagem precisa e eficiente para o dimensionamento de ligações de aço, totalmente em conformidade com as normas EN 1993-1-8 e AISC 360. Integrado no RFEM 6, simplifica os fluxos de trabalho permitindo todas as verificações do dimensionamento estrutural numa plataforma coesa.
- Mais informação sobre o método CBFEM no RFEM 6
Biblioteca de ligações no Dlubal Center
No Dlubal Center, está disponível uma extensa biblioteca de ligações para o módulo Ligações de aço.

Pode aceder a esta biblioteca diretamente a partir do módulo e atribuir as ligações predefinidas aos nós correspondentes. Também é possível guardar ligações definidas pelo utilizador na biblioteca do Dlubal Center.
- Descubra a biblioteca de ligações no Dlubal Center

RFEM 6: análise de dobradiças semirrígidas com apresentação de rigidez inicial

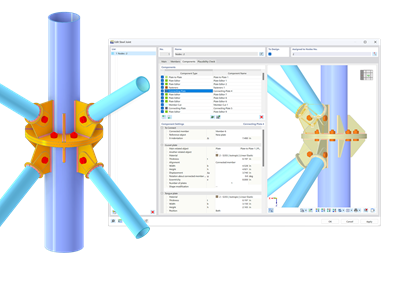

"Caixa de diálogo do RFEM 6 mostrando a biblioteca de componentes de ligações de aço."

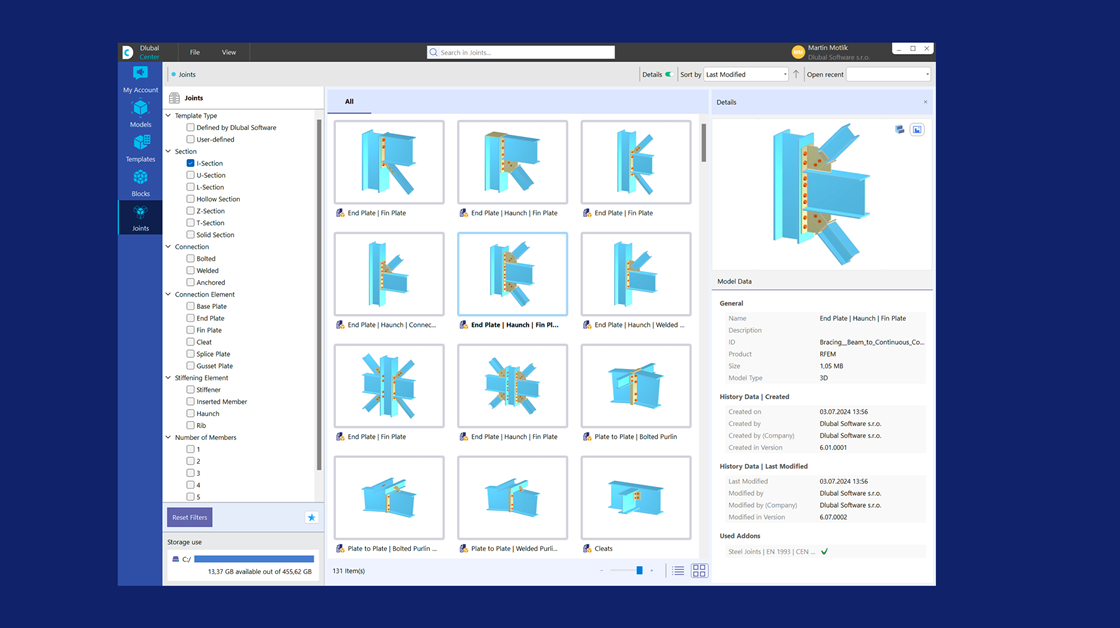

Blocos de ligações de aço apresentados na interface do software Dlubal Center.

Análise de estabilidade de ligações de aço

Para a análise da estabilidade de ligações de aço, é necessário o módulo adicional "Estabilidade de estrutura" no RFEM. Isto gera um modelo de análise específico para cada ligação e calcula o fator de carga crítica de encurvadura, bem como as formas próprias relevantes para todas as combinações de carga. O menor fator de carga crítica é comparado com o limite de 15,0 de acordo com a EN 1993-1-1, Secção 5, com possibilidade de ajuste deste valor. Os resultados são visualizados graficamente através de formas próprias.

O modelo de análise criado para a análise de estabilidade pode ser guardado e utilizado como um modelo RFEM independente, incluindo resultados.

Módulo "Estabilidade da estrutura para o RFEM 6"

Informação adicional

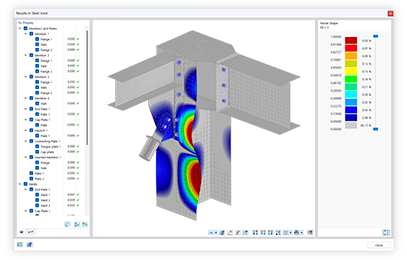

Resultados da análise de estabilidade: painéis de encurvadura e coeficientes de carga crítica mais baixos da ligação

Parafusos pré-esforçados

Os parafusos pré-esforçados aumentam a resistência e a rigidez da ligação, impedem deformações relativas e melhoram a resistência à fadiga.

No módulo "Ligações de aço", pode considerar o pré-esforço de parafusos ao calcular todos os componentes da ligação.

O pré-esforço pode ser facilmente ativado nos parâmetros do parafuso através de uma caixa de seleção. Isto afeta tanto o cálculo de tensão-deformação como a análise de rigidez.

Vídeo explicativo: Parafusos pré-esforçados para ligações de aço

Mais informação

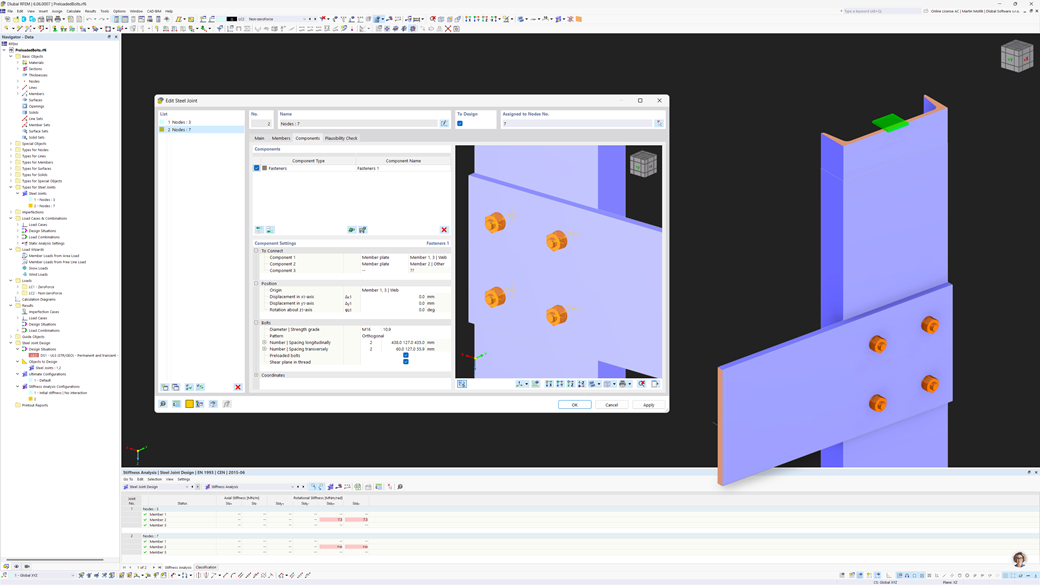

Caixa de seleção "Editar ligação de aço", separador "Componentes" | Caixa de seleção para ativar os parafusos pré-esforçados

Modelos para download | Módulo "Ligações de aço"

Ligação de aço para uma estrutura de ponte rolante

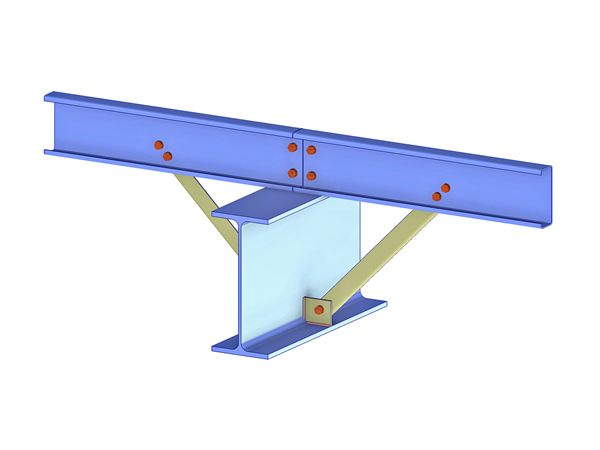

Na estrutura de ponte rolante, é utilizada uma ligação soldada que é reforçada por diagonais. As vigas em I que suportam a carga para a grua e as diagonais em L são modeladas como secções acumuladas.

Modelo 004373 | Peça de ligação de cobre-junta com contraventamento

Estribo na ligação da chapa com reforço

Ein mehrstöckiges Stahlgebäude mit stabilem Rahmen widersteht Schwerkraft- und lateralen Lasten. No entanto, os tocos nas chapas com reforços podem ser utilizados nos pontos de intersecção de vigas e pilares.

Ligação de escora suspensa

Um contraventamento suspenso é um componente estrutural diagonal curto localizado num banzo não ancorado de uma viga ou pilar para evitar a encurvadura por flexão-torção.

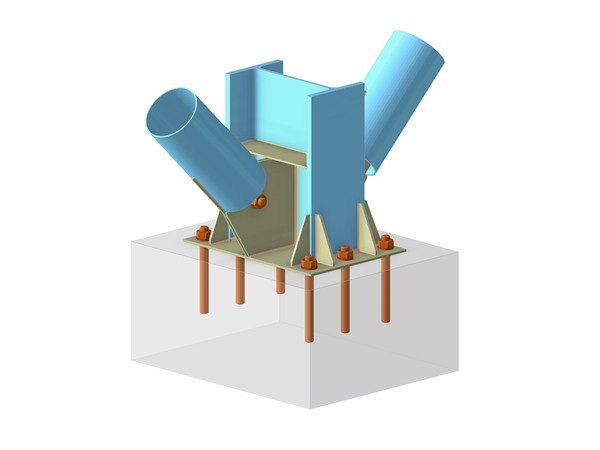

Ligação de aço do pilar à fundação de betão

Modelo RFEM da ligação de aço entre um pilar de tipo I com diagonais unidas em aço CHS e uma fundação de pilar de betão.

Outros modelos

Cálculo e Introdução Automática de Rigidezes Iniciais S_j,ini

A rigidez inicial S_j,ini é um parâmetro crucial para avaliar se uma ligação pode ser caracterizada como rígida, semirrígida ou articulada.

O módulo "Ligações em aço" permite determinar a rigidez inicial S_j,ini de acordo com o Eurocódigo (EN 1993-1-8 Secção 5.2.2) e AISC (AISC 360-16 Cl. B3.4), em função dos esforços normais N, momentos M_y e/ou M_z.

A transferência automática opcional da rigidez inicial possibilita a transmissão direta como rigidez de articulação de extremidade de barra no RFEM. Em seguida, a estrutura completa é recalculada e os esforços internos resultantes são automaticamente transferidos como cargas para a verificação e cálculo dos modelos de ligação.

Este processo iterativo automatizado elimina a necessidade de exportação e importação manual de dados, reduzindo o esforço de trabalho e minimizando potenciais fontes de erro.

Mais informações

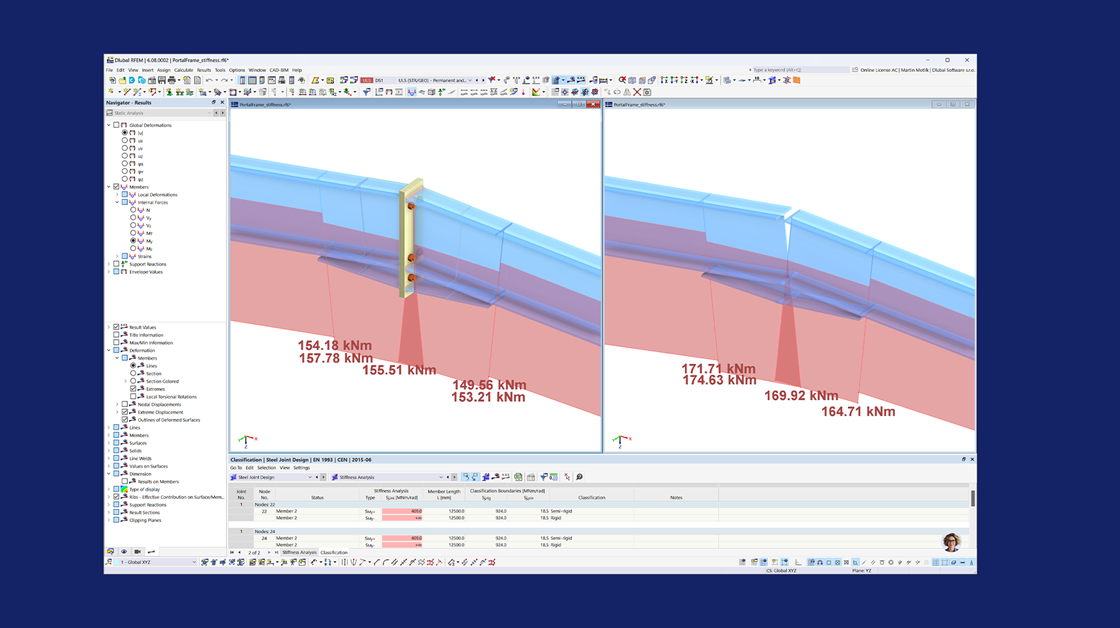

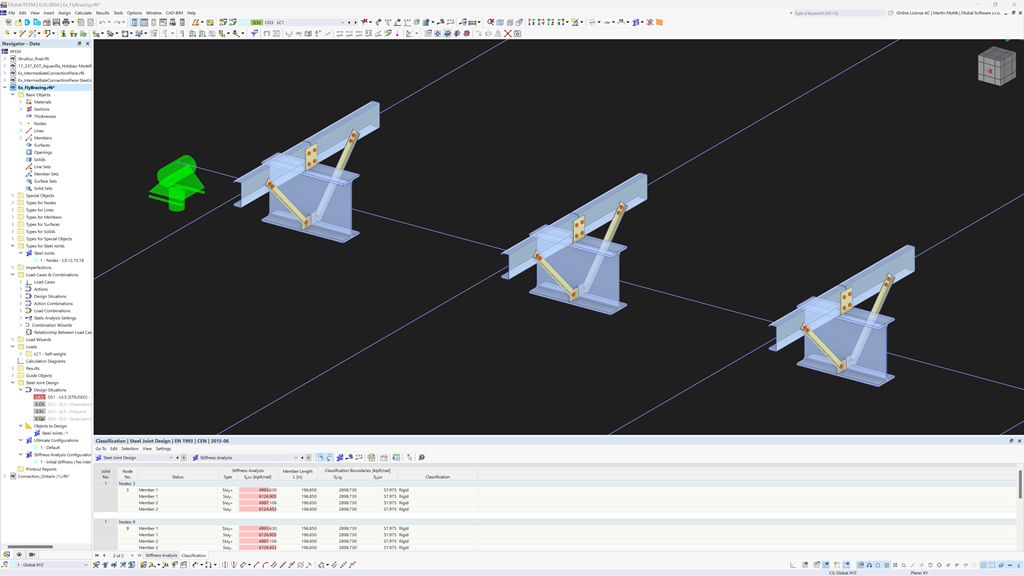

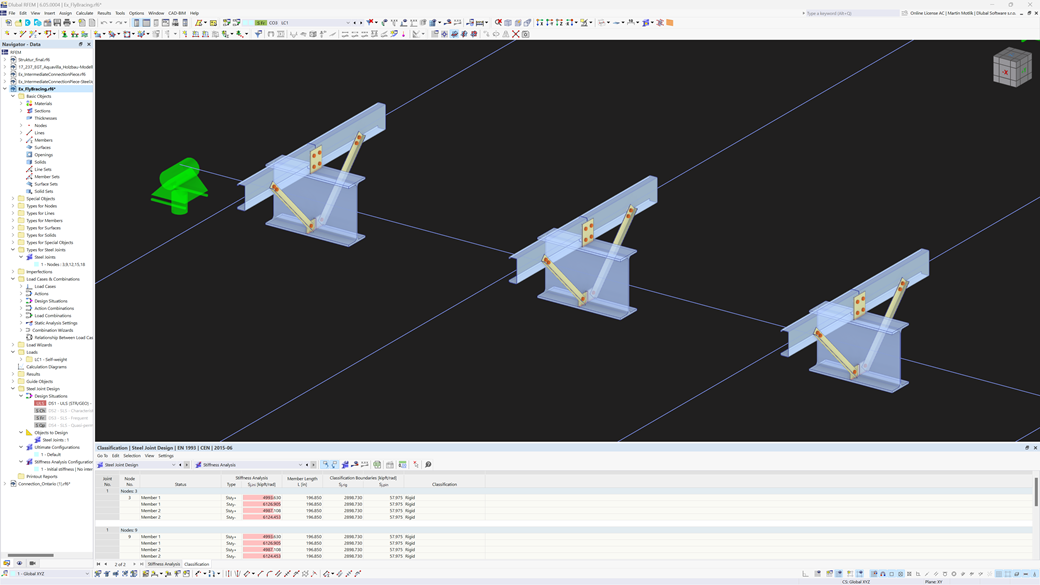

Modelo com várias ligações de aço | Tabela com rigidezes iniciais calculadas S_j,ini e classificação

Soldaduras em ligações de aço

O módulo "Ligações de aço" permite a definição de vários tipos e geometria de soldaduras, como filete e de topo. As soldaduras são modeladas no modelo de análise gerado automaticamente de forma realista. Aqui, uma soldadura é modelada como uma superfície conectada excêntrica em ambos os lados às chapas a serem conectadas (superfícies). Esta superfície de soldadura é atribuída a um modelo de material plástico especial, desenvolvido no RFEM especificamente para soldaduras.

A verificação de soldaduras é realizada de acordo com normas atuais, como o Eurocódigo e AISC.

Vídeo explicativo

Mais informação

Definição das soldaduras no módulo de ligações de aço

Dimensionamento de ligações de aço de acordo com as normas internacionais

O módulo "Ligações de aço" utiliza a norma EN 1993-1-8 (Eurocódigo 3, incluindo anexos nacionais), bem como a norma americana ANSI/AISC 360-22 para o dimensionamento das ligações de aço. Novas normas serão seguidas.

Normas atualmente suportadas no módulo Ligações de aço

EN 1993‑1‑8: Eurocódigo 3: Dimensionamento de estruturas de aço

AISC 360-22 (norma dos EUA)

AISC 360-16 (norma dos EUA)
