Encontre uma variedade de modelos de análise estrutural de sistemas de condutas para descarregar, os quais pode utilizar para fins de formação ou para os seus projetos.
Software para o dimensionamento de tensões de condutas
Software para o dimensionamento de estruturas com o MEF
O bem-sucedido programa de cálculo estrutural RFEM 6 da Dlubal é a base para uma família de programas modulares que pode selecionar e combinar de acordo com os seus requisitos. No programa principal RFEM, pode definir a estrutura, os materiais e as ações de estruturas planas e espaciais de placas, lajes, cascas e barras. Também são possíveis sistemas mistos, assim como o tratamento de elementos de volume e contacto.
Junte-se à nossa clientela entusiástica!
Simulação de vento e geração de cargas de vento
As suas estruturas têm de suportar todas as rajadas de vento? Então, utilize o programa independente RWIND 2 da Dlubal. É particularmente recomendado para formas de modelo complexas. Existem fluxos de vento em torno de todas as estruturas simuladas num túnel de vento digital.
As cargas de vento geradas que atuam nesses objetos podem facilmente importar para o RFEM ou para o RSTAB. Assim, pode continuar o seu projeto aí.
Modelação de condutas
Utilize o RF-PIPING para o RFEM 5 para a modelação eficiente de condutas e a definição de cargas em conformidade com a norma.
Com o útil módulo adicional, as ligações típicas dos tubos, tais como válvulas, redutores, banzos, peças em T, juntas de dilatação etc., podem ser definidas e consideradas em conjunto com a estrutura de apoio.
Dimensionamento de condutas
Fique de olho na sua tubulação. O fiável módulo adicional RF-PIPING Design para o RFEM 5 compara as tensões existentes das condutas com as tensões admissíveis de acordo com as normas EN 13480-3, ASME B31.1 e ASME B31.3.
Análise dinâmica de frequências e dimensionamento sísmico
Mesmo que o solo trema, as suas estruturas permanecerão estáveis. Para os cálculos dinâmicos de sistemas de Condutas, estão disponíveis módulos para a determinação de frequências e formas naturais, estudos de vibrações e geração de cargas de sismos equivalentes.
Interfaces para a troca de dados
Os programas de cálculo estrutural da Dlubal integram-se perfeitamente no planeamento segundo o Modelo da Informação da Construção (BIM). Pode utilizar uma variedade de interfaces para trocar dados de modelos estruturais digitais com o RFEM ou o RSTAB .
Utilize o serviço web (interface programável) para ler e escrever dados do RFEM e do RSTAB .
Apoio técnico e formação
O serviço de apoio ao cliente é um dos pilares fundamentais da filosofia da empresa Dlubal. Além disso, oferecemos-lhe todo o apoio necessário para o seu trabalho diário.
Contacto
Tem alguma questão sobre os nossos produtos ou sobre qual é o mais adequado para os seus projetos de design? Contacte-nos através de telefone, e-mail, chat ou fórum, ou pesquise na página de FAQ, disponível 24 horas por dia, 7 dias por semana.
Mais informação
Ir para os modelos
![[EN] KB 000670 | Speichern und Einlesen von Diagrammen für Stabendgelenke](/-/media/Images/netgenium/thumbnails/2/9/8/4/4/2984409/2984409.png?la=pt&mw=348&mlid=78A12F646389435A8FA9C2B7A633CF4D&hash=D38BF5A2E4E1122BB511EC1EAACB33DA96835B10)
![[EN] Modelação de placas e cascas no RFEM - Parte 2](/-/media/Images/netgenium/thumbnails/2/9/7/2/4/2972413/2972413.png?la=pt&mw=348&mlid=CE522B0B213744228AC6C84BF6895C41&hash=0C64C3393F573B47EE3ED971188B23C090D93745)
Os sistemas de canalização estão expostos a vários tipos de cargas. A pressão interna é uma das cargas mais determinantes. Este artigo descreve as tensões e as deformações resultantes de um carregamento de pressão interna puro nas paredes dos tubos e nos próprios tubos.

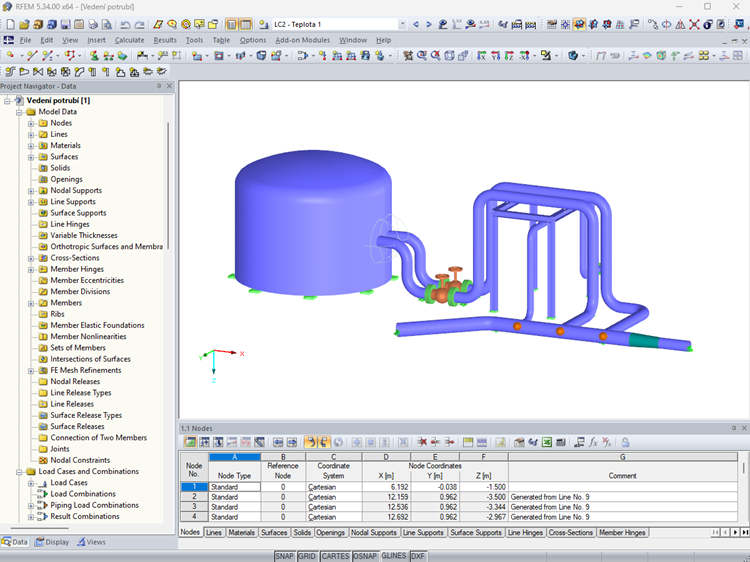

Após a ativação do módulo adicional RF‑PIPING, uma nova barra de ferramentas no RFEM é ativada e o navegador de projetos, assim como as tabelas são aumentados. A modelação das condutas é efetuada de uma maneira similar à das barras. As curvas de tubos são definidas através de tangentes (secções de tubo retas) e raios em simultâneo. Isto facilita uma alteração posterior dos parâmetros de curvatura.
Existe também a possibilidade de ampliar as condutas subsequentemente através da definição de componentes especiais (juntas de dilatação, válvulas e outros). As bibliotecas implementadas com componentes estruturais facilitam a definição.
Os trechos interrelacionados são definidos como conjuntos de condutas. No carregamento das condutas, são atribuídas cargas de barras aos respetivos casos de carga. A combinação das cargas é efetuada em combinações de casos de carga de condutas e de resultados. Após o cálculo, é possível representar as deformações, os esforços internos e as forças de apoio em gráficos e em tabelas.
O dimensionamento das tensões de acordo com a norma pode ser realizado de seguida no módulo adicional RF‑PIPING Design, onde só é necessário selecionar os conjuntos de condutas, assim como as situações de carregamento relevantes.
