Soluções para análises dinâmicas não lineares
Produtos recomendados para análises dinâmicas não lineares
Análise de espectro de resposta
O módulo inclui uma biblioteca extensa de acelerogramas de zonas sísmicas que pode ser utilizada para gerar espectros de resposta.
Apoio técnico e formação
Oferecemos-lhe apoio profissional e diversos serviços para o ajudar a encontrar uma solução rápida e eficaz para os seus projetos.
Apoio técnico | Equipa de vendas
![KB 001833 | Utilizar não linearidades na análise de espectro de resposta no RFEM 6](/pt/webimage/040014/3505148/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![KB 001885 | Avaliação do deslocamento do piso sob cargas sísmicas de acordo com ASCE 7-22 e com o modelo do edifício](/pt/webimage/051645/3995306/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/pt/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Rigidez de ligações de aço e a sua influência no dimensionamento estrutural](/pt/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)

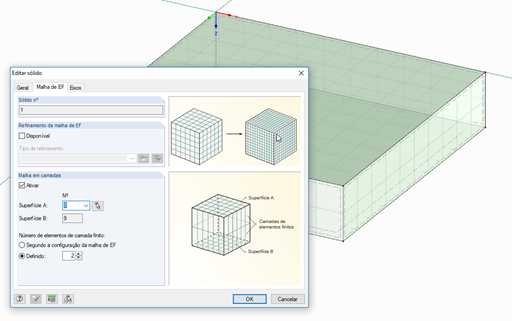

![Definição de duas malhas de EF para um sólido de gás](/pt/webimage/006847/1585451/1390-pt-png.png?mw=512&hash=f60ab9dd86aa8d5de685a1d79121d7317c630bf8)
A rigidez do gás dada pela lei dos gases ideais pV = nRT pode ser considerada na análise dinâmica não linear.
O cálculo do gás está disponível para acelerogramas e diagramas de tempo, assim como para a análise explícita e para a análise não linear implícita de Newmark. Para determinar corretamente o comportamento do gás, têm de estar definidas, pelo menos, duas camadas de EF para sólidos de gás.

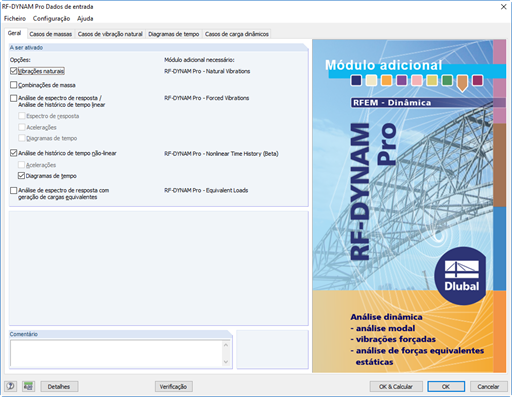

![Allgemeine Angaben](/pt/webimage/006811/1584705/001351-pt-png.png?mw=512&hash=55fcb97f53ecd68148589740b507459ef03adff7)
O RF-/DYNAM Pro - Nonlinear Time History está integrado na estrutura do módulo RF‑/DYNAM Pro - Forced Vibrations e é expandido através de dois métodos de análise não-lineares (no RSTAB só um método de análise).
Os diagramas força-tempo podem ser introduzidos pelo utilizador como transitórios, periódicos ou em função do tempo. Os casos de carga dinâmicos combinam os diagramas de tempo com os casos de carga estáticos, o que dá muita flexibilidade. No seguimento, é possível definir intervalos de tempo para o cálculo, o amortecimento estrutural e as opções de exportação nos casos de carga dinâmicos.
- Tipos de barra não lineares, tais como tirantes, escoras e cabos
- Não-linearidades de barras, tais como rotura, rasgamento e fluência sob tração ou compressão
- Não linearidades de apoios, tais como rotura, atrito, diagrama e atividade parcial
- Não-linearidades de articulações, tais como atrito, atividade parcial, diagrama e fixo para esforços internos positivos ou negativos
![módulo adicional RF-/DYNAM Pro - Nonlinear Time History para o RFEM/RSTAB | Análise de histórico de tempo não linear](/pt/webimage/002887/2990206/201012_KB_FIN_1kg_10m_oE_(1).png?mw=512&hash=9a5fd133e1f03cd7d5b69696e9ca478ef304172d)
- Diagramas de tempo definidos pelo utilizador em função do tempo, na forma de tabelas ou como cargas harmónicas
- Combinação dos diagramas de tempo com casos ou combinações de cargas do RFEM/RSTAB (isto permite a definição de cargas de nós, barras e superfícies, assim como cargas livres e geradas, variáveis em função do tempo)
- Possibilidade de combinar várias funções de excitação independentes
- Análise não linear de histórico de tempo com a análise implícita de Newmarks (só no RFEM) ou a análise explícita
- Amortecimento estrutural definido pelos coeficientes de amortecimento de Rayleigh
- Importação direta de deformações iniciais de um caso ou combinação de cargas (só no RFEM)
- Alterações de rigidez como condições iniciais, por exemplo, efeito de força axial, barras desativadas (só no RSTAB)
- Representação gráfica de resultados num diagrama de histórico de tempo
- Exportação de resultados em intervalos de tempo definidos pelo utilizador ou como envolvente
