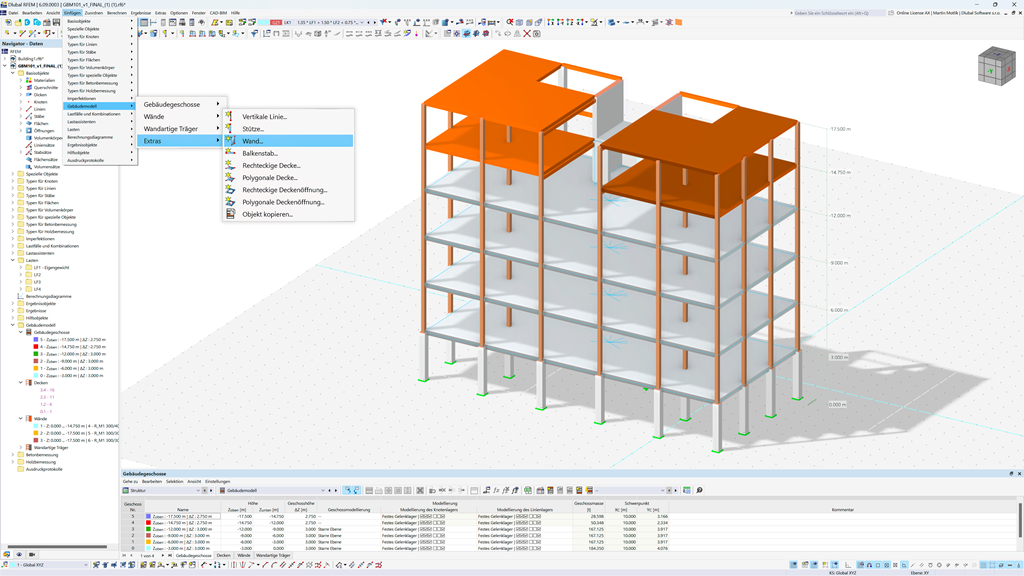

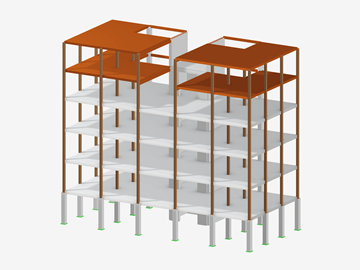

Ferramentas úteis para modelação de vários andares disponíveis (pilar, parede, viga, piso, etc.)

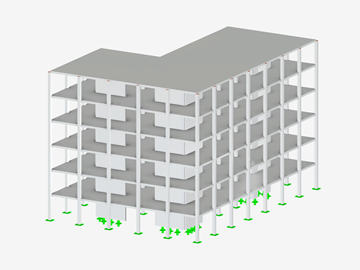

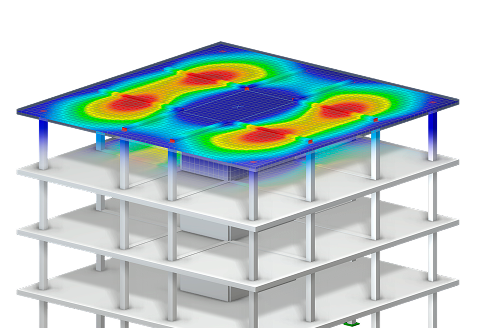

Modelação de edifícios eficiente com o RFEM 6
Com este módulo, reduz o seu modelo do edifício aos elementos estaticamente relevantes. Desta forma, obtém uma representação precisa e clara da estrutura portante – ideal para cálculos eficientes e resultados claros.

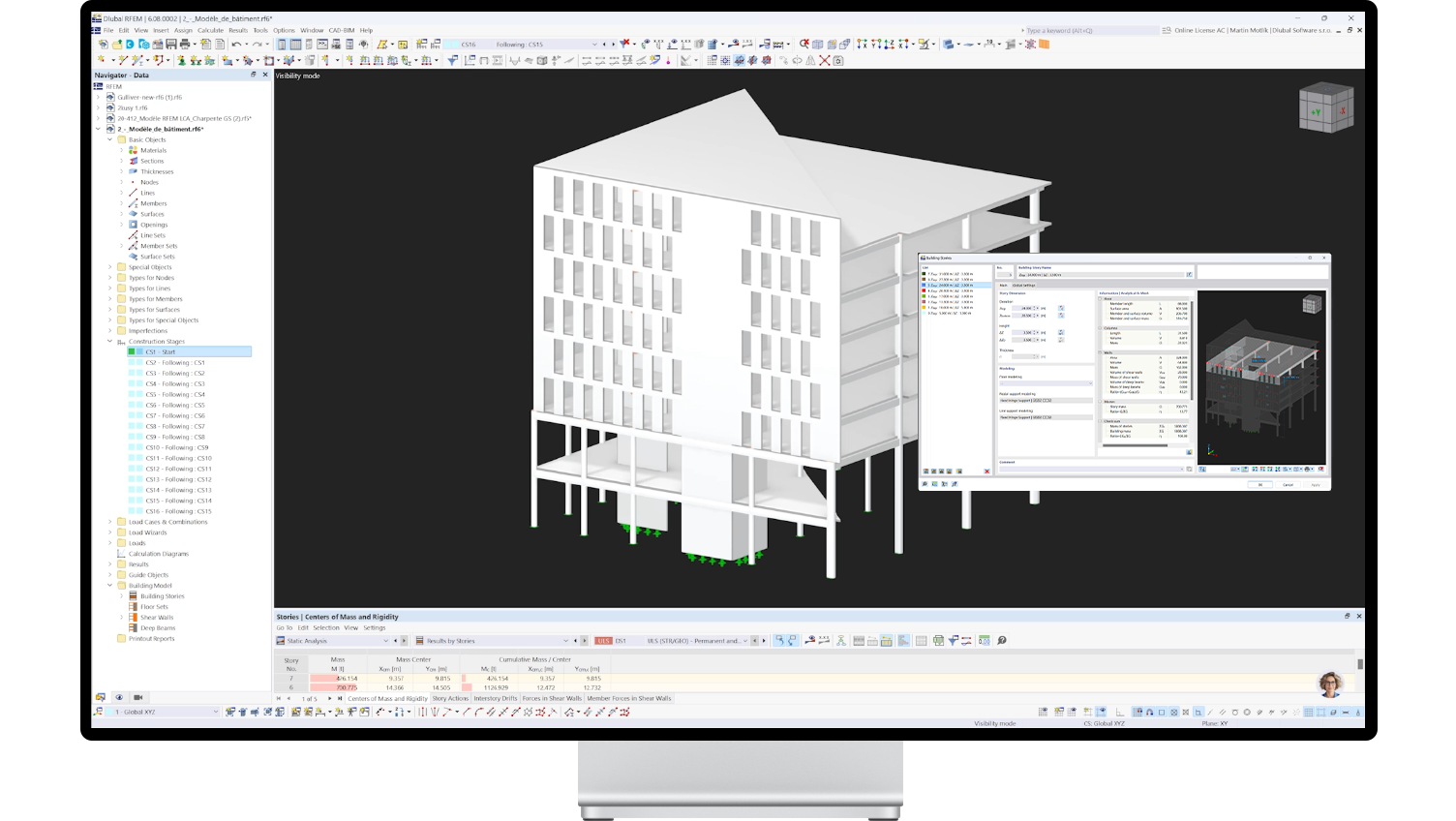

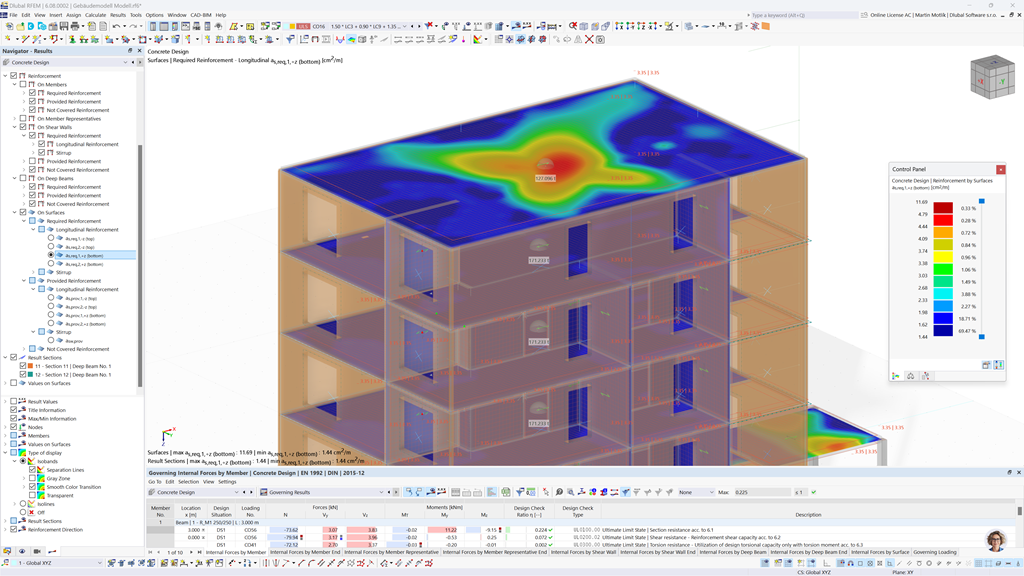

O Modelo de edifício é um módulo fundamental, ideal para edifícios de vários andares. Com funções como a divisão em lajes e o dimensionamento de paredes (2D/3D), a gestão simplificada de objetos (lajes, paredes, pilares etc.) e o manuseio intuitivo, o Modelo de edifício oferece suporte abrangente para uma modelação de estruturas eficiente e precisa.
Em combinação com o módulo Análise de fases de construção (CSA), o processo de construção das estruturas pode ser considerado.
Esta ferramenta permite o processamento rápido de dados de construção e a implementação simples de alterações no modelo – desde planos de construção simples até construções complexas.
Vídeo: Modelo de edifício para edifícios de vários andares | RFEM 6 da Dlubal Software

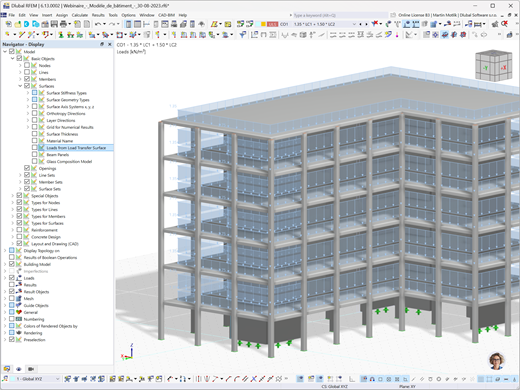

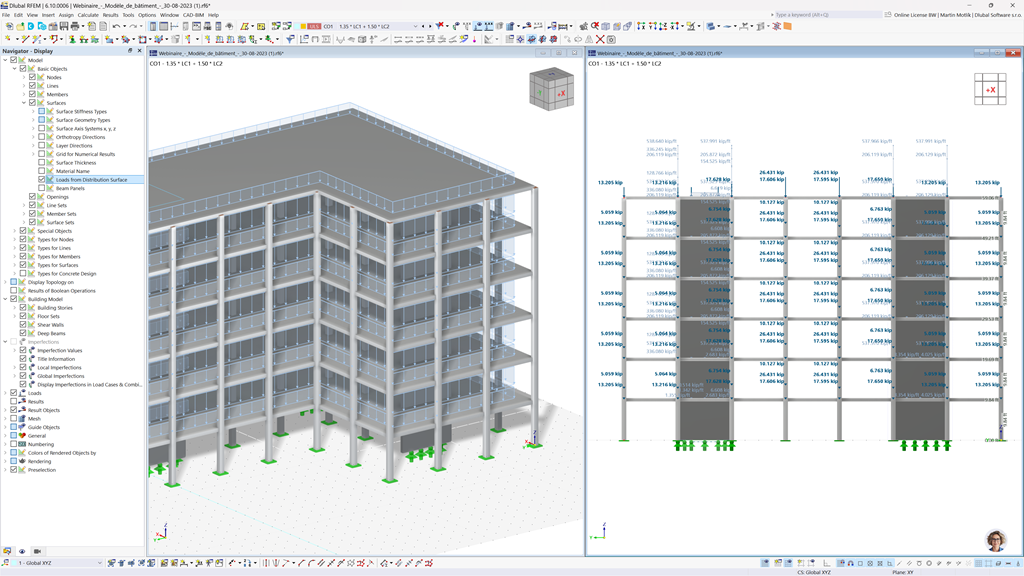

Comparison of the Concrete Structure Model Without Load Distribution (Left) and with Load Distribution (Right)
Vídeo: Modelo de edifício para edifícios de vários andares | RFEM 6 da Dlubal Software

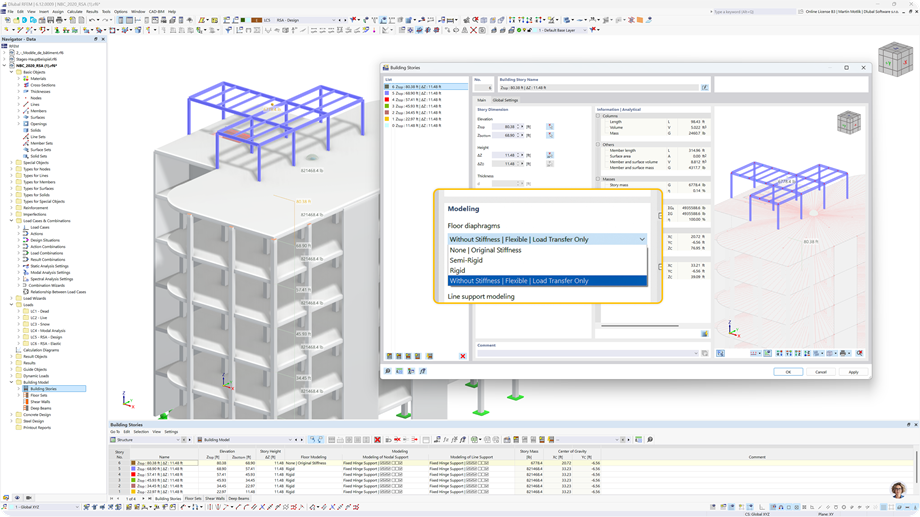

Ilustração dos Tipos de Diafragmas de Piso
Comparison of the Concrete Structure Model Without Load Distribution (Left) and with Load Distribution (Right)
_1.png?mw=200&hash=8acec83e1c3f2994f584ecbddd56d817d1dd252d)

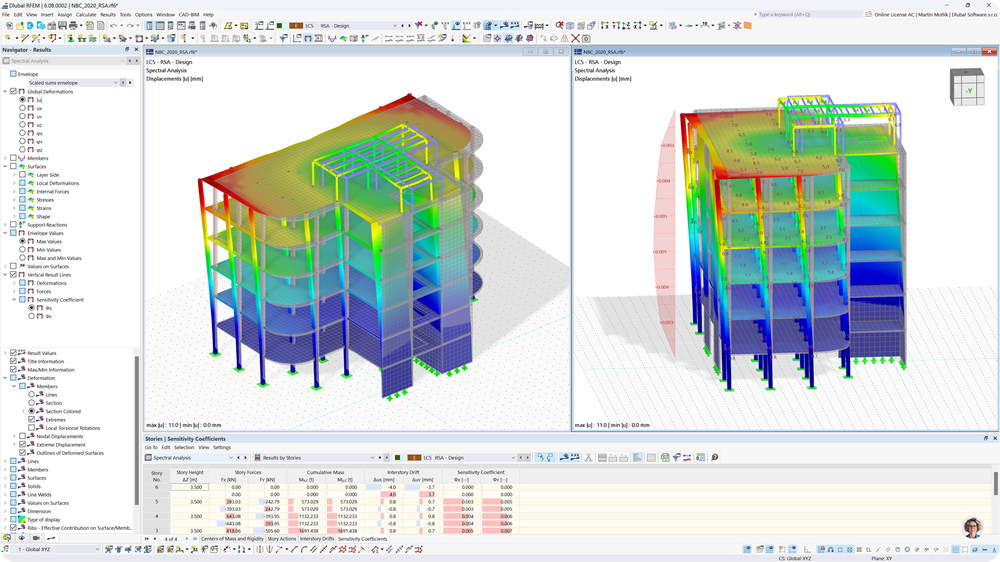

Análise de Visualização do Coeficiente de Sensibilidade do Espectro de Resposta
Vídeo: Modelo de edifício para edifícios de vários andares | RFEM 6 da Dlubal Software

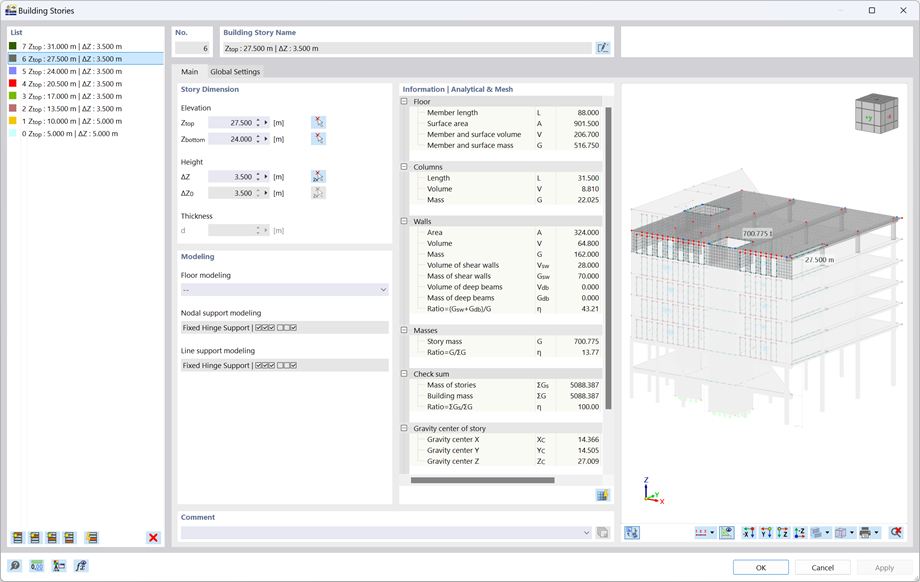

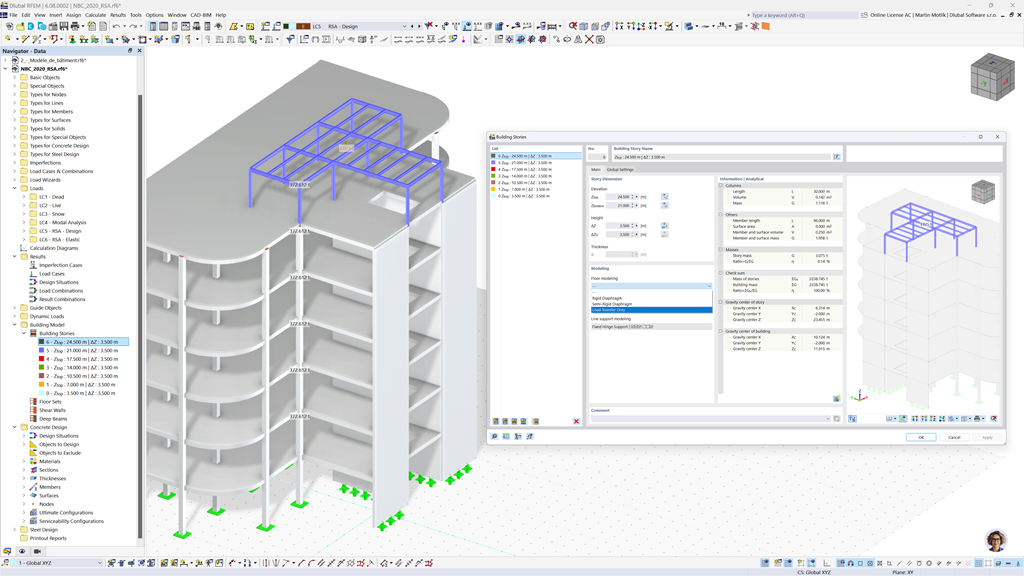

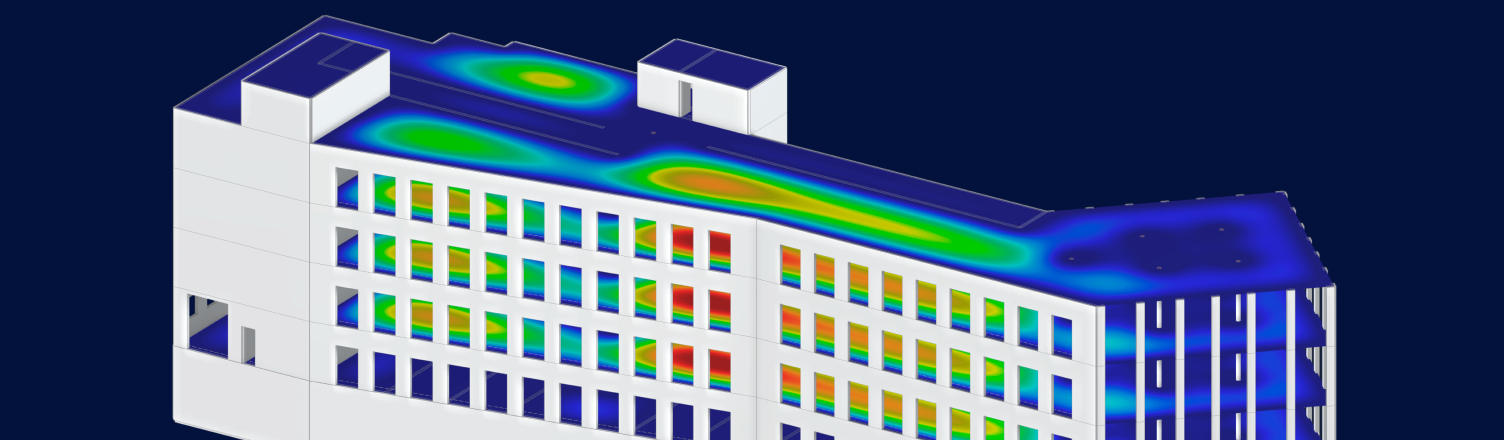

O complemento Building Model organiza seu modelo 3D em andares definidos, simplificando a análise de estruturas de vários níveis. Ele simplifica automaticamente a distribuição de cargas e lida com configurações de rigidez específicas, permitindo uma avaliação sísmica precisa e verificações de estabilidade global com base no comportamento realista do edifício.

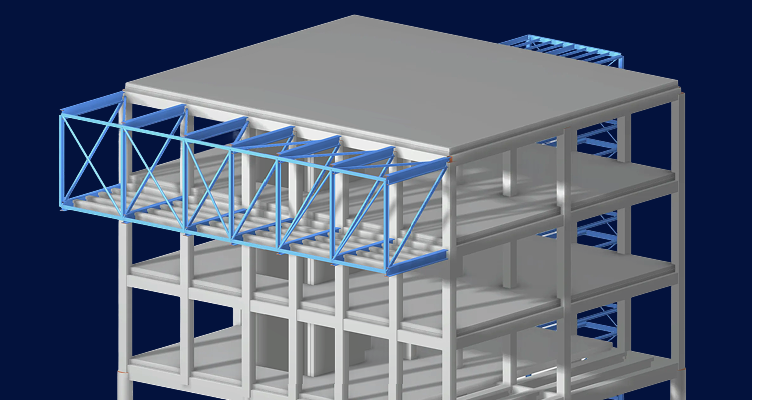

Estabilidade e otimização de edifícios

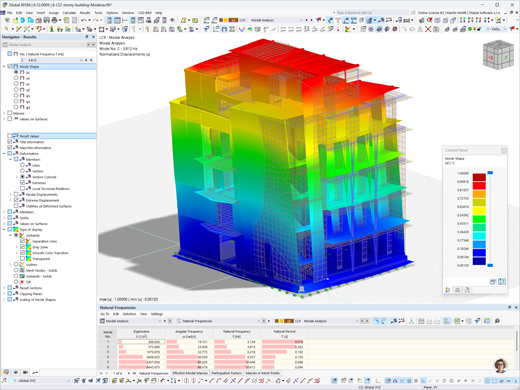

Após calcular uma análise sísmica, são gerados resultados em tabela para cada nível de piso, incluindo centro de massa, centro de rigidez, corte do piso e deslocamentos do piso. Isso permite uma avaliação precisa da resposta da estrutura a essas cargas sísmicas aplicadas. Informações adicionais de resultados, como coeficientes de sensibilidade e deslocamento relativo entre pisos, indicam se é necessária uma otimização adicional da estrutura para garantir os requisitos de estabilidade.
Análise lateral e gravitacional

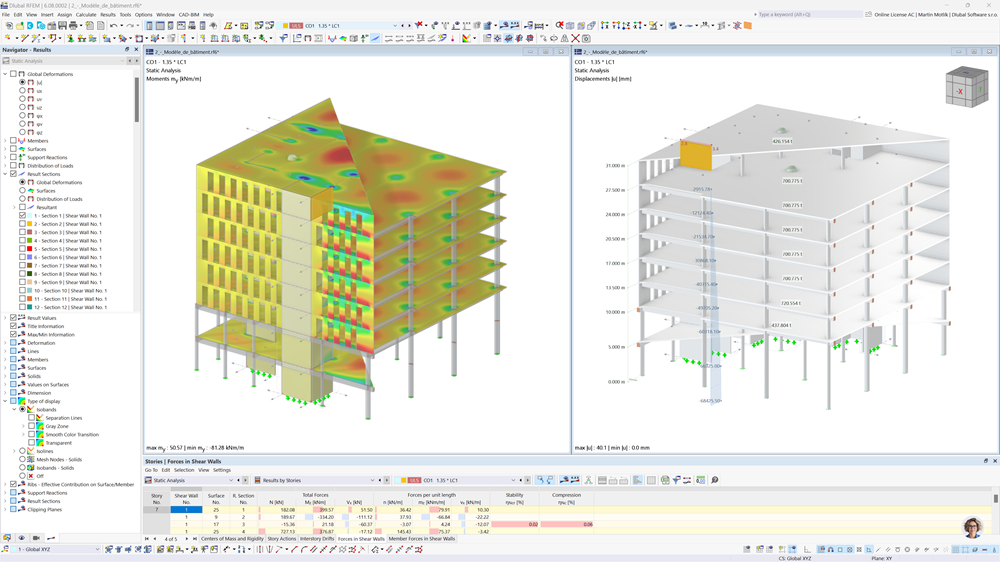

Ao usar diafragmas rígidos ou semirrígidos com o add-on Building Model, a análise lateral em 3D (paredes) é realizada de forma independente da análise de gravidade em 2D (pisos). O add-on identifica automaticamente o centro de massa e, no caso de diafragmas rígidos, o centro de rigidez para cada pavimento. Ele também determina parâmetros-chave como resposta torsional, comportamento de deslocamento e as forças atuando em cada parede de cisalhamento.

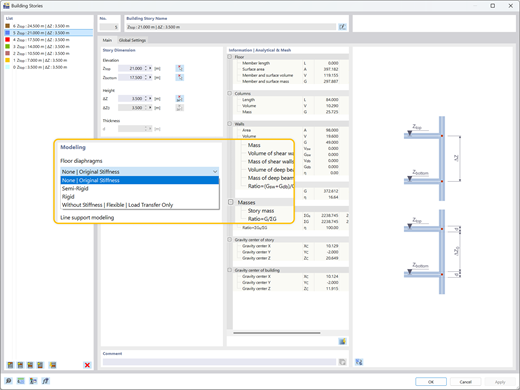

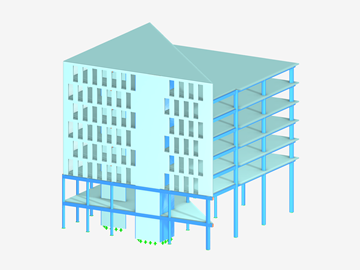

Diafragmas de piso
Os diafragmas podem ser atribuídos a cada pavimento de forma independente. Os tipos de diafragma incluem rígido, semi-rígido ou flexível. Além disso, também está disponível uma atribuição de "sem diafragma". Ao utilizar os tipos de diafragma oferecidos, a rigidez pertinente no plano e fora do plano será utilizada para os cálculos de edificações laterais e de gravidade. A modelagem de diafragmas oferece flexibilidade ao modelar sistemas estruturais complexos sem causar esforço de cálculo desnecessário.

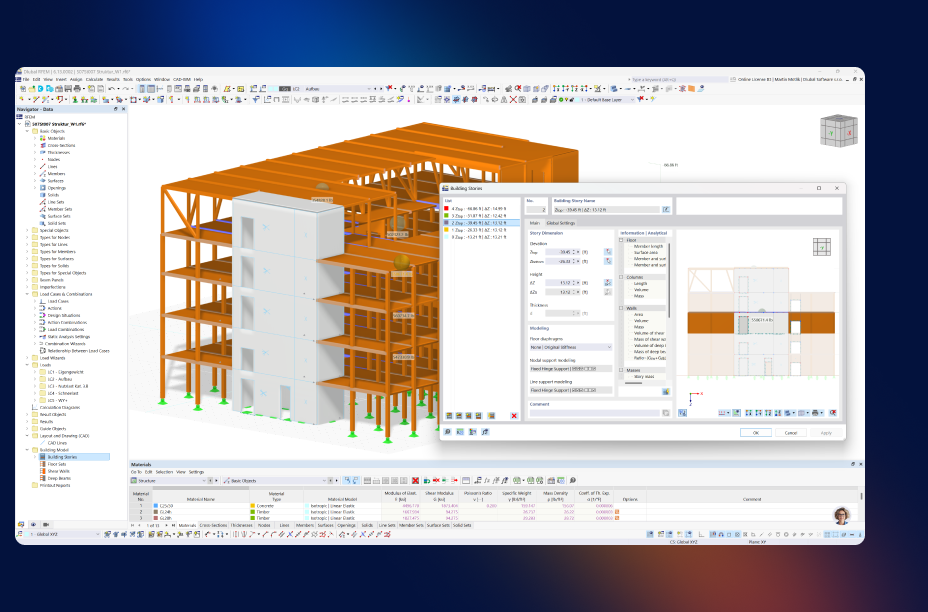

Edifício de laboratório em Garching, perto de Munique
O complemento Building Model desempenhou um papel crucial na análise desta impressionante estrutura de madeira. Permitiu que os engenheiros da Lignaconsult gerissem eficientemente as definições de pisos e verificassem a estabilidade das superfícies CLT multicamadas durante a fase de construção.
Artigos sobre análise de modelos de edifícios
_1.png?mw=920&hash=800a0a290931e6a559e5d7288131ecfd3f68d720)
Avaliação do deslocamento entre pisos sob cargas sísmicas segundo ASCE 7-22
A deriva excessiva pode levar à instabilidade do sistema e danos aos componentes não estruturais. Este artigo detalha o procedimento para avaliar a deriva entre pavimentos no RFEM 6 de acordo com as normas ASCE 7-22.
Tipos de piso no Módulo Modelo do edifício da Dlubal
Você está focado no comportamento dinâmico, simplificação estrutural ou elementos secundários? Aprenda a selecionar a definição correta de pavimento para seus objetivos específicos e explore os diferentes tipos disponíveis no Add-on do Modelo de Edifício.
Perguntas mais frequentes
Qual é a principal vantagem de utilizar o módulo Modelo do edifício para análise sísmica?
Uma vantagem chave do complemento Building Model é sua capacidade de determinar com precisão a deriva entre pavimentos, um parâmetro crítico no projeto sísmico. Avaliar a deriva entre pavimentos é essencial para garantir a integridade estrutural, limitando o deslocamento excessivo, que pode causar instabilidade ou danos a componentes não estruturais, como divisórias.
Com essa funcionalidade, os engenheiros também podem calcular fatores de estabilidade e coeficientes de sensibilidade à deriva entre pavimentos, ajudando a avaliar se os efeitos P-delta devem ser incluídos na análise sísmica. Esses efeitos podem então ser integrados perfeitamente no RFEM 6, juntamente com o complemento Análise de Espectro de Resposta, para uma avaliação mais detalhada e abrangente do desempenho sísmico do edifício.
Posso dimensionar paredes de corte em madeira e em betão com este módulo?
Sim. O suplemento Building Model oferece verificações de projeto para ambos os materiais. Ele se integra a normas como Eurocode 5, NDS e CSA 086 para madeira, bem como Eurocode 2, ACI e CSA A23.3 para concreto, proporcionando uma verificação de projeto segura e eficiente com saída gráfica clara.
Por que calcular componentes de edifícios de forma independente causa instabilidade?
O Modelo de Edifício e a funcionalidade de modelar pavimentos com "Diafragma Rígido" não é projetada para todos os tipos de edifícios. A função foi desenvolvida principalmente para edifícios 3D com 5-10 andares (ou mais) com uma planta regular ou idêntica. Isso significa que você deve atribuir a função "Diafragma Rígido" apenas às lajes onde as paredes e colunas estão posicionadas de forma idêntica nos pavimentos acima e abaixo.
Saiba mais: FAQ | Instabilidade ao utilizar modelo de edifício com “Diafragma rígido”
Como é que o módulo adicional considera ações laterais, como vento ou sismos?
O add-on utiliza elementos laterais definidos (paredes de cisalhamento) para transferir cargas horizontais exclusivamente. Ele calcula automaticamente o centro de massa e rigidez para cada andar, juntamente com parâmetros de torção e deslocamento, permitindo uma avaliação rápida e precisa do comportamento do edifício sob cargas laterais.
Quais são as melhores práticas para modelar libertações lineares de madeira maciça e articulações de linha com diafragmas no RFEM 6?
Usar liberações de linha ou articulações dentro de um diafragma definido (rígido ou semi-rígido) geralmente não é recomendado. Os diafragmas pressupõem continuidade no plano, enquanto as liberações de linha introduzem descontinuidade, criando um conflito de rigidez que pode levar à instabilidade numérica. Para uma modelagem precisa de madeira maciça, é melhor omitir o diafragma e modelar o sistema de piso completamente em 3D.
