Работа на конкурс «Клёвые фермы» — модель деревянной конструкции

Мы рады представить проект деревянной конструкции, представленный на конкурс 'Деревянная балка' факультетом гражданского строительства и Научным обществом металлических конструкций Варшавского технологического университета.

Автор	Piotr Porycki
Высшее учебное заведение	Варшавский политехнический университет

Работа представляет расчетную модель реальной деревянной конструкции с массой не более 1 кг. Модель изначально была разработана в программе RFEM 5, а затем импортирована в RFEM 6 для выполнения расчетов.

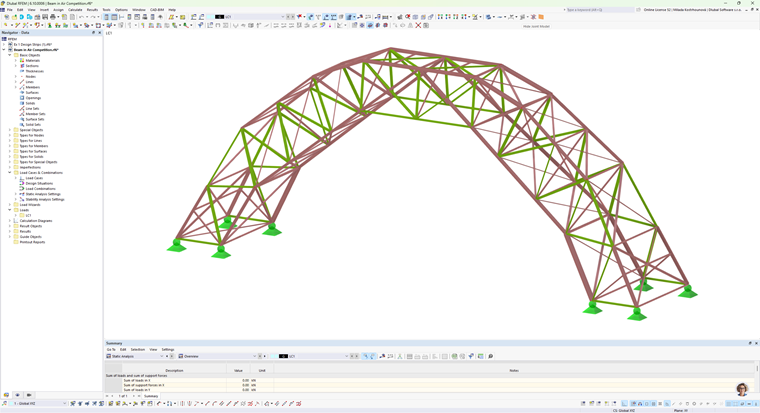

Деревянная конструкция-победитель конкурса с весом 1 кг и несущей способностью 116 кг

Деревянная конструкция на конкурсе

Из-за сложной конструкции были выполнены подробные монтажные чертежи в масштабе 1:1.

Модель деревянной конструкции в сочетании с различными загружениями

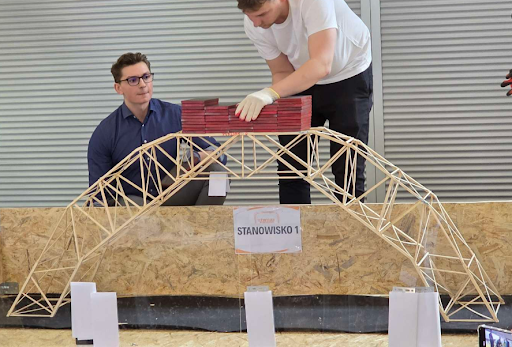

Конкурсная работа - модель деревянной конструкции с нагрузкой

При собственном весе всего 998 г конструкция смогла выдержать нагрузку порядка 116 кг в день конкурса.
