Projekt pro soutěž „Nosník ve vzduchu“ – model dřevěné konstrukce

S potěšením představujeme projekt dřevěné konstrukce, který byl přihlášen do soutěže „Nosník ve vzduch“ (Dźwigar w dechę) pořádané Fakultou stavebního inženýrství a Klubem studentů ocelových konstrukcí Varšavské technické univerzity.

Autor	Piotr Porycki
Univerzita	Varšavská technická univerzita

Práce představuje výpočtový model reálné dřevěné konstrukce o hmotě ne více než 1 kg. Model byl nejprve vytvořen v programu RFEM 5 a poté importován do programu RFEM 6 za účelem navrhování.

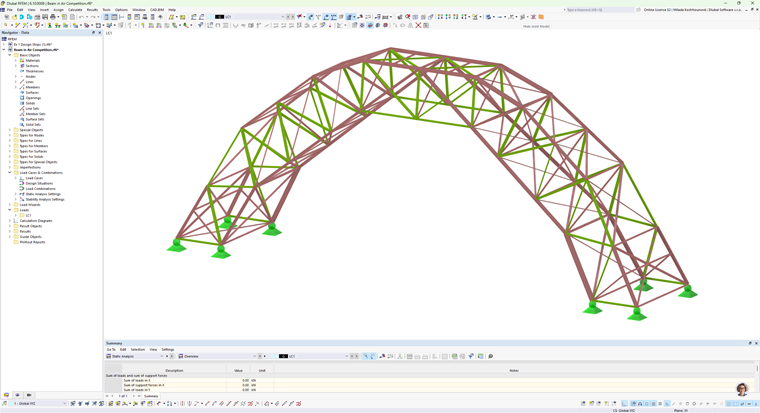

Model dřevěné konstrukce o hmotnosti 1 kg a nosnosti 116 kg

Dřevěná konstrukce v soutěži

Vzhledem ke složitosti konstrukce byly vypracovány podrobné montážní výkresy v měřítku 1:1.

Model dřevěné konstrukce se zobrazením různých typů zatížení

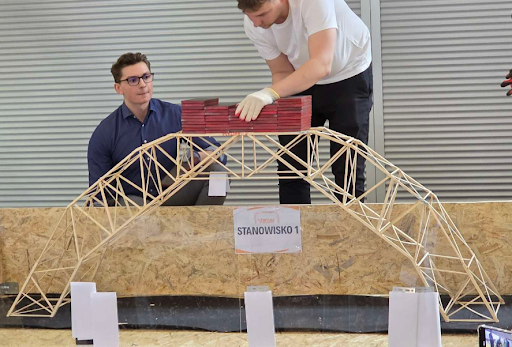

Práce ze soutěže - model dřevěné konstrukce se zatížením

Při vlastní tíze pouhých 998 g byla konstrukce v den soutěže schopna unést zatížení přibližně 116 kg.
