Trabajo presentado de "Una viga genial" - Modelo de estructura de madera

Es un placer presentar el proyecto de una estructura de madera, participante en el concurso "Una viga genial", organizado por la Facultad de Ingeniería Civil y el Círculo de Investigación de Construcciones Metálicas de la Universidad Tecnológica de Varsovia.

Autor	Piotr Porycki
Universidad	Instituto de Arquitectura de la Universidad Politécnica de Varsovia, Polonia

El trabajo presenta un modelo de cálculo de una estructura de madera real con una masa que no excede 1 kg. El modelo fue inicialmente desarrollado en el programa RFEM 5 y luego importado a RFEM 6 para llevar a cabo el dimensionamiento.

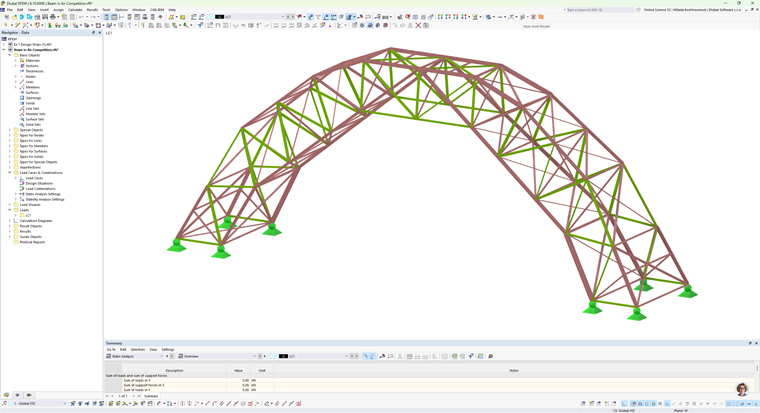

Modelo de estructura de madera de competición con peso de 1 kg y capacidad de carga de 116 kg

Estructura de madera para un concurso

Debido a la complejidad de la estructura, se realizaron dibujos detallados de ensamblaje a escala 1:1.

Model de estructura de madera presentado con diferentes tipos de cargas

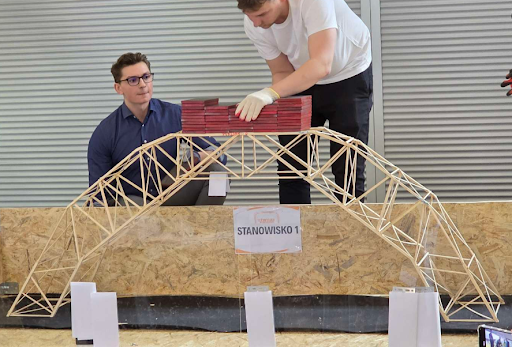

Proyecto presentado al concurso: modelo de estructura de madera con carga

Con un peso propio de solo 998 g, la estructura fue capaz de soportar una carga de aproximadamente 116 kg el día del concurso.
