Вопрос:

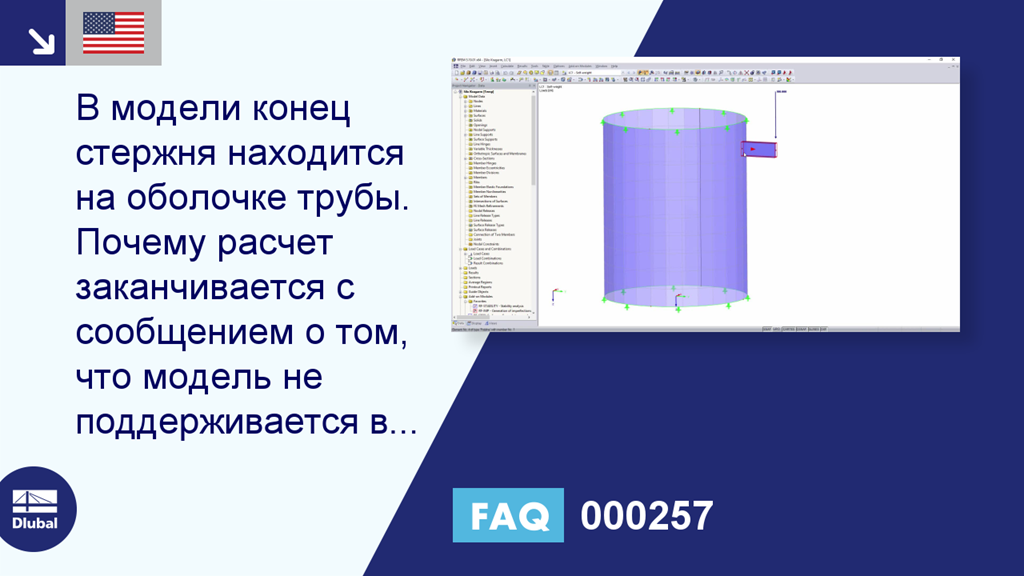

В модели конец стержня находится на оболочке трубы. Почему расчет заканчивается с сообщением о том, что модель не поддерживается в достаточной степени?
Ответ:
Конец стержня геометрически лежит точно на поверхности трубы, но автоматическое интегрирование конструктивных элементов возможно только для плоских поверхностей. Поскольку конечная точка стержня не была интегрирована в поверхность трубы, общий узел КЭ не создается. В программе RFEM стержень не имеет соединения с трубой, что приводит к прекращению расчета.
Конечный узел стержня можно интегрировать в поверхность трубы вручную: дважды щелкните поверхность трубы, чтобы открыть диалоговое окно «Изменить поверхность». Во вкладке «Интегрированные» можно выполнить интеграцию узла при отключенной опции «Автоматическое определение объекта» (Рисунок 01).
Благодаря интеграции, стержень соединяется с поверхностью трубы. Создается общий узел КЭ, и расчет выполняется успешно (Рисунок 02).
