Domanda:

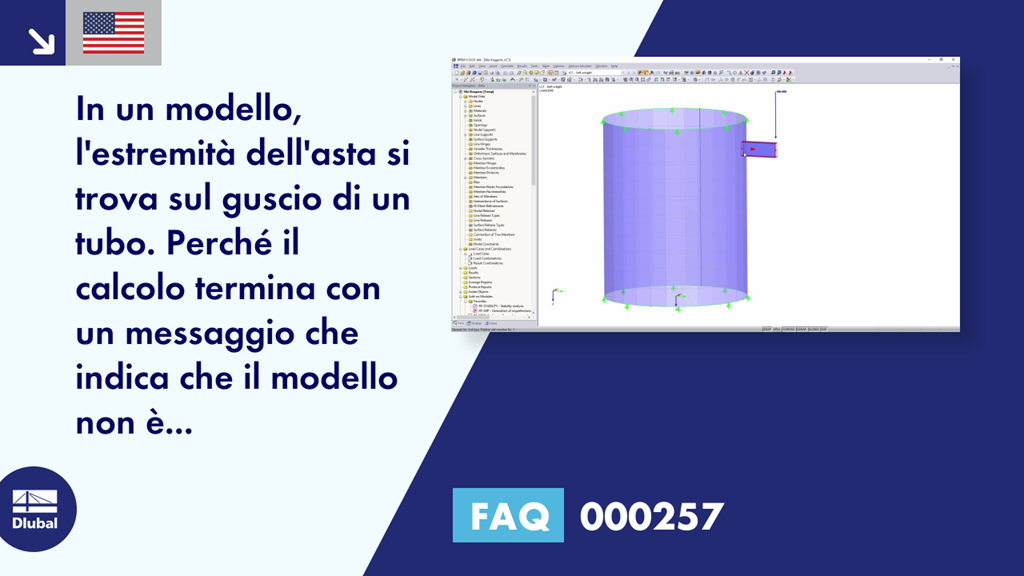

In un modello, l'estremità dell'asta si trova sul guscio di un tubo. Perché il calcolo si conclude con un messaggio che il modello non è sufficientemente supportato?

Risposta:
L'estremità dell'asta poggia geometricamente esattamente sulla superficie del tubo, ma l'integrazione automatica degli elementi strutturali è possibile solo per le superfici piane. Poiché il punto finale dell'asta non è stato integrato nella superficie del tubo, non viene creato alcun nodo EF comune. Per RFEM, l'asta non ha alcun collegamento al tubo, determinando così la conclusione del calcolo.

È possibile integrare manualmente il nodo finale dell'asta nella superficie del tubo: fare doppio clic sulla superficie del tubo per aprire la finestra di dialogo "Modifica superficie". Nella scheda "Integrato", è possibile integrare il nodo fino a quando l'opzione "Rilevamento automatico oggetti" è disattivata (Figura 01).

A causa dell'integrazione, l'asta è collegata alla superficie del tubo. Viene creato un nodo EF comune e il calcolo viene eseguito con successo (Figura 02).
