Frage:

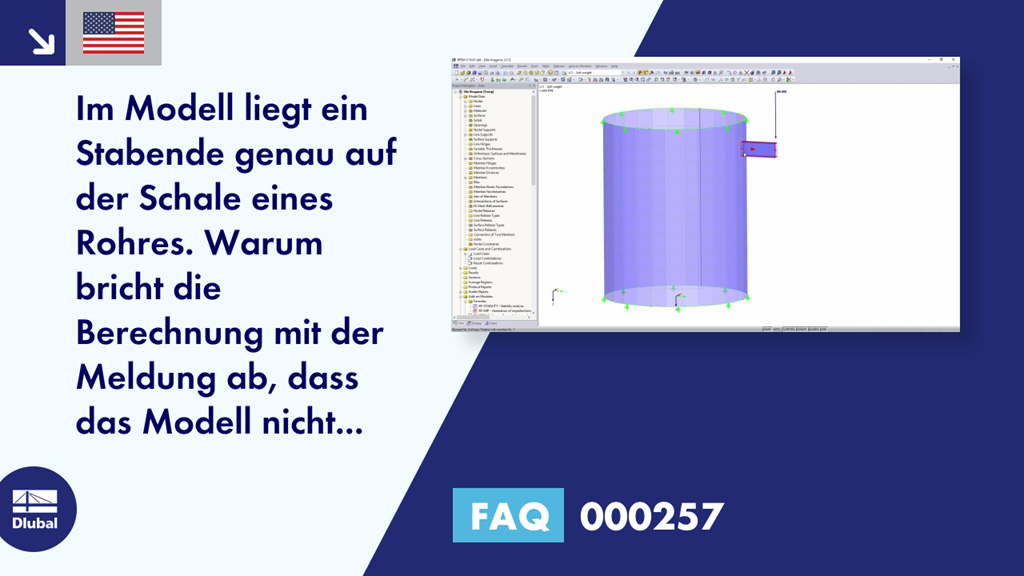

Im Modell liegt ein Stabende genau auf der Schale eines Rohres. Warum bricht die Berechnung mit der Meldung ab, dass das Modell nicht genügend gelagert ist?
Antwort:
Das Stabende liegt zwar geometrisch exakt auf der Rohrfläche, jedoch ist die automatische Integration von Elementen nur bei ebenen Flächen möglich. Da der Stabendpunkt nicht in die Rohrfläche integriert wurde, wird kein gemeinsamer FE-Knoten erzeugt. Der Stab hat also für RFEM keine Verbindung zum Rohr, was zu dem Abbruch führt.
Integrieren Sie den Stabendknoten manuell in die Rohrfläche: Doppelklicken Sie die Rohrfläche, um den Dialog "Fläche bearbeiten" aufzurufen. Im Register "Integriert" können Sie dann den Knoten hinzufügen, sobald die Option "Automatische Objekterkennung" deaktiviert ist (Bild 01).
Durch die Integration ist der Stab mit der Rohrfläche verbunden. Es wird ein gemeinsamer FE-Knoten erzeugt und die Berechnung wird erfolgreich durchgeführt (Bild 02).
