Вопрос:

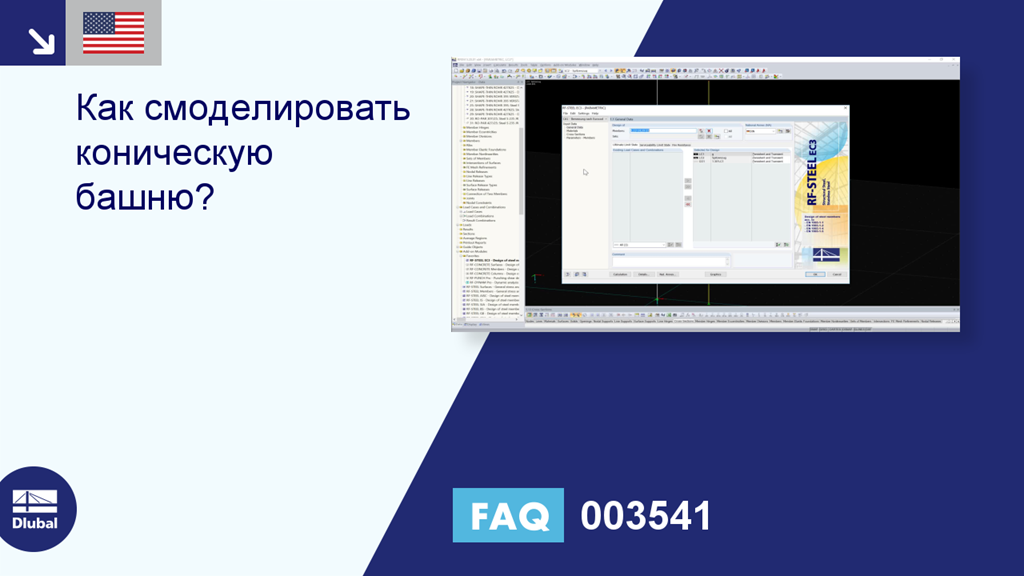

Как смоделировать коническую башню?
Ответ:
В базе данных сечений имеется большое количество различных сечений, причем многих форм доступна также функция параметрического ввода. Простой способ моделирования конической башни затем показан на прилагаемом видео. При делении данного типа стержня программа автоматически определяет в точках деления новые сечения.
