Domanda:
Come si modella una torre conica?
Risposta:

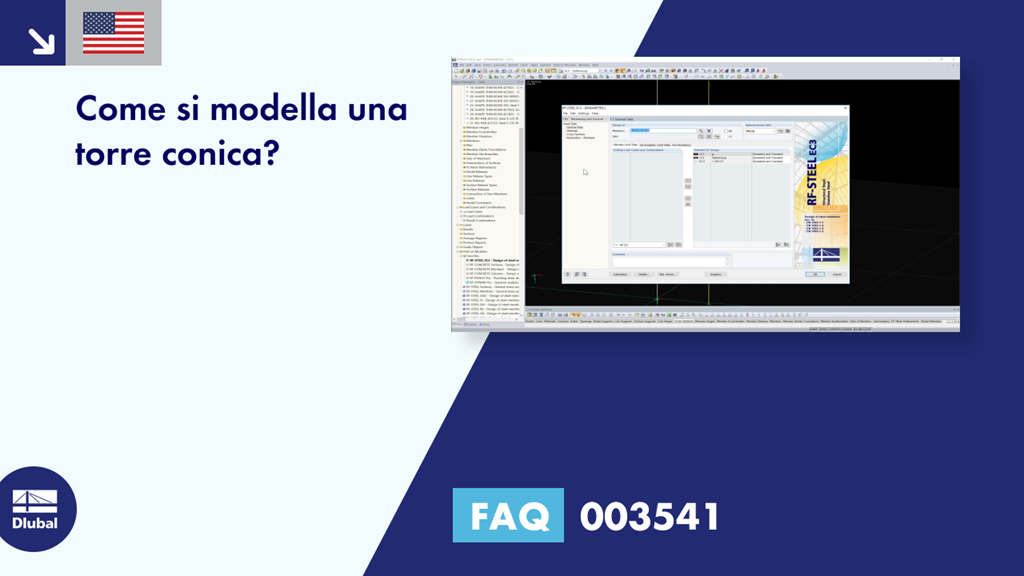

La libreria delle sezioni trasversali fornisce un gran numero di varie sezioni trasversali. Per molte forme di sezioni trasversali, è disponibile anche l'opzione della definizione parametrica. Il video mostra un modo semplice per modellare una torre conica. Quando si divide questa asta, il software determina automaticamente le nuove sezioni trasversali nei punti di divisione.
