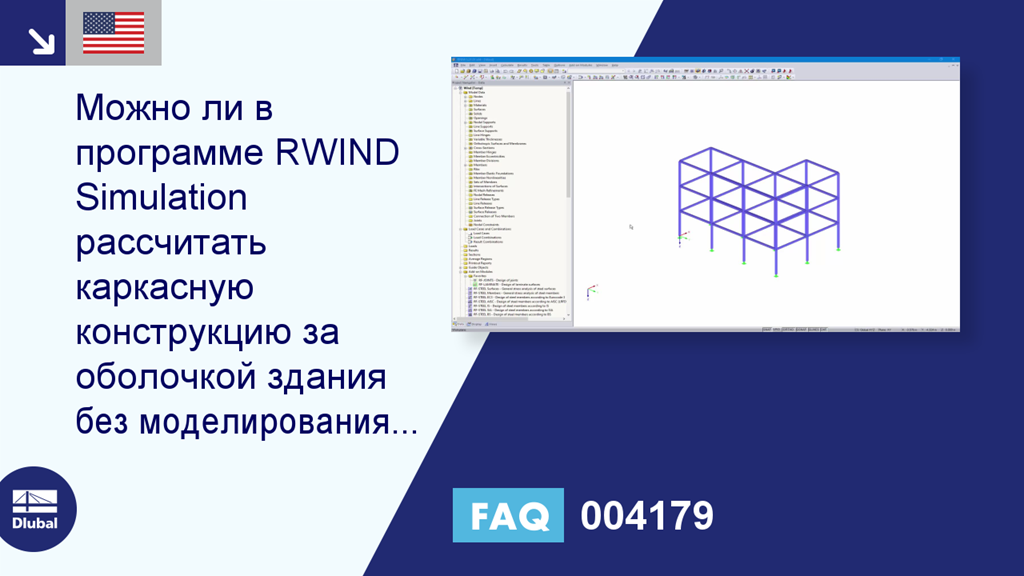

[EN] FAQ 004179 | Можно ли с помощью программы RWIND Simulation рассчитать каркасную конструкцию за оболочкой здания ...

Вопрос:
Можно ли в программе RWIND Simulation рассчитать каркасную конструкцию за оболочкой здания без моделирования оболочки здания? Нагрузки должны быть распределены по стержням.

Ответ:
Если оболочка здания не смоделирована, то ветровая нагрузка в программе RWIND Simulation применяется только к поверхностям стержней. Элементов, которые распределяли бы давление между ними на стержни, не существует. В данном случае функция «Закрыть отверстия» не подходит для замены поверхностей. Таким образом, автоматическая передача ветровой нагрузки в RFEM или RSTAB невозможна.

Тем не менее, в программе RFEM можно смоделировать оболочку здания как отдельную модель и проанализировать ее в программе RWIND Simulation. Затем можно создать давление ветра вручную в качестве нагрузки, например, с помощью генераторов нагрузки. Подробный порядок действий затем показан на прилагаемом видео.
