Вопрос:

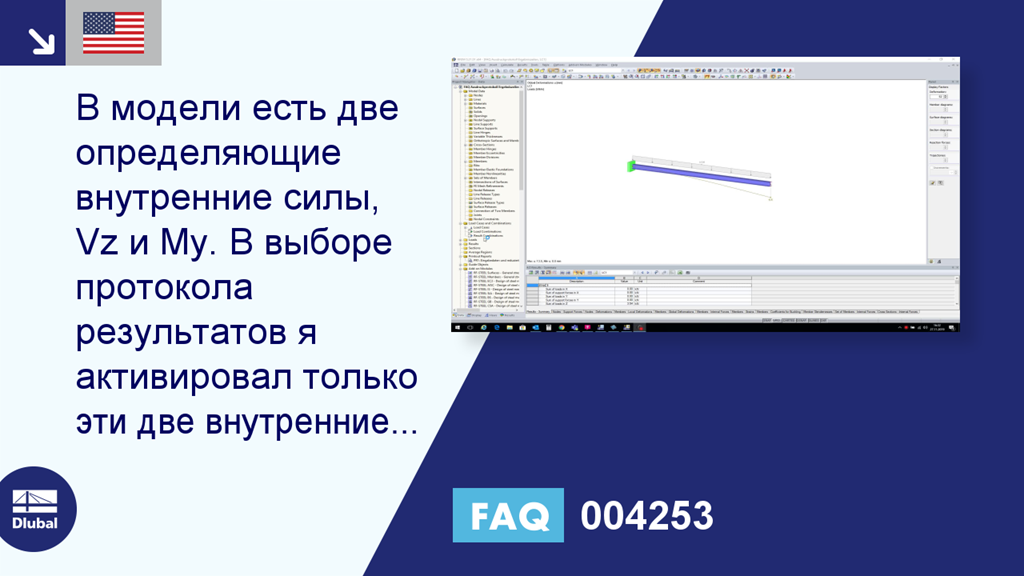

В модели есть две определяющие внутренние силы, Vz и My. При выборе протокола результатов, я активировал только эти две внутренние силы с помощью функции «Экстремальные значения». Почему в протоколе результатов строки результатов в разделе «Стержни - внутренние силы» отображаются дважды?
Ответ:
В данном случае причиной появления четырех линий результатов (см. Рисунок 01) является то, что отображаются результаты для минимума и максимума, включая соответствующие оставшиеся внутренние силы для каждой выбранной внутренней силы.
Первая линия: Числовой максимум Vz (3,54 кН) с соответствующими внутренними силами
Вторая линия: Численный минимум Vz (0 кН) с соответствующими внутренними силами
Третья линия: Числовой максимум My (0 кНм) с соответствующими внутренними силами
Четвертая линия: Числовой минимум My (-12,37 кНм) с соответствующими внутренними силами
