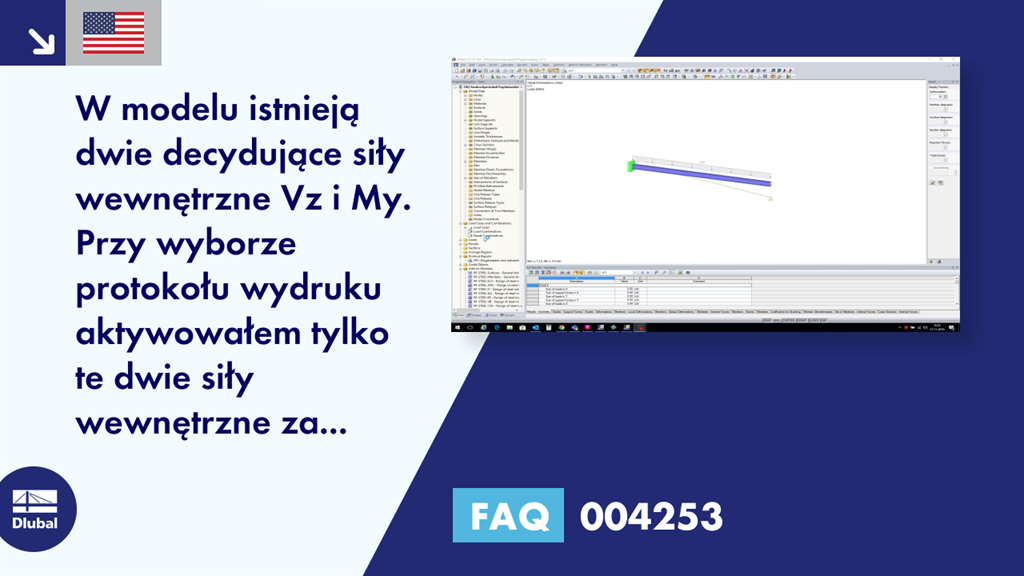

[EN] FAQ 004253 | W modelu dominują dwie siły wewnętrzne, Vz i My. W ...

Pytanie:
W modelu dominują dwie siły wewnętrzne, Vz i My. W wyborze protokołu wydruku uaktywniłem tylko te dwie siły wewnętrzne za pomocą opcji „Wartości ekstremalne”. Dlaczego wiersze wyników w sekcji „Pręty - Siły wewnętrzne” są wyświetlane dwukrotnie w protokole wydruku?

Odpowiedź:
W tym przypadku powodem pojawienia się czterech linii wyników (patrz rysunek 01) jest to, że wyświetlane są wyniki dla minimum i maksimum wraz z pozostałymi siłami wewnętrznymi dla każdej wybranej siły wewnętrznej.

Pierwszy wiersz: Numeryczne maksimum Vz (3,54 kN) wraz z odpowiednimi siłami wewnętrznymi

Drugi wiersz: Numeryczne minimum Vz (0 kN) wraz z odpowiednimi siłami wewnętrznymi

Trzeci wiersz: Numeryczne maksimum My (0 kNm) wraz z odpowiednimi siłami wewnętrznymi

Czwarty wiersz: Numeryczne minimum My (-12,37 kNm) wraz z odpowiednimi siłami wewnętrznymi
