Frage:

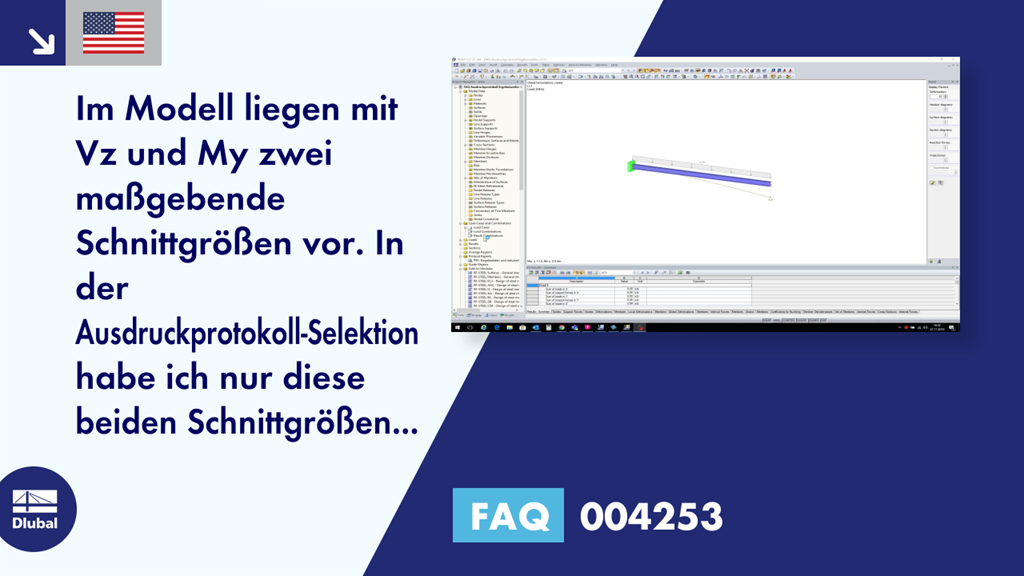

Im Modell liegen mit V-z und M-y zwei maßgebende Schnittgrößen vor. In der Ausdruckprotokoll-Selektion habe ich nur diese beiden Schnittgrößen mit der Option "Extremwerte" aktiviert. Warum werden dann im Protokoll unter "Stäbe - Schnittgrößen" doppelte Ergebniszeilen ausgegeben?
Antwort:
Der Grund für vier Ergebniszeilen (siehe Bild 01) ist in diesem Fall, dass für jede ausgewählte Schnittgröße jeweils ein Minimum sowie ein Maximum inklusive zugehöriger restlicher Schnittgrößen ausgegeben wird.
Erste Zeile: numerisches Maximum von V-z (3,54 kN) mit zugehörigen Schnittgrößen
Zweite Zeile: numerisches Minimum von V-z (0 kN) mit zugehörigen Schnittgrößen
Dritte Zeile: numerisches Maximum von M-y (0 kNm) mit zugehörigen Schnittgrößen
Vierte Zeile: numerisches Minimum von M-y (-12,37 kNm) mit zugehörigen Schnittgrößen
