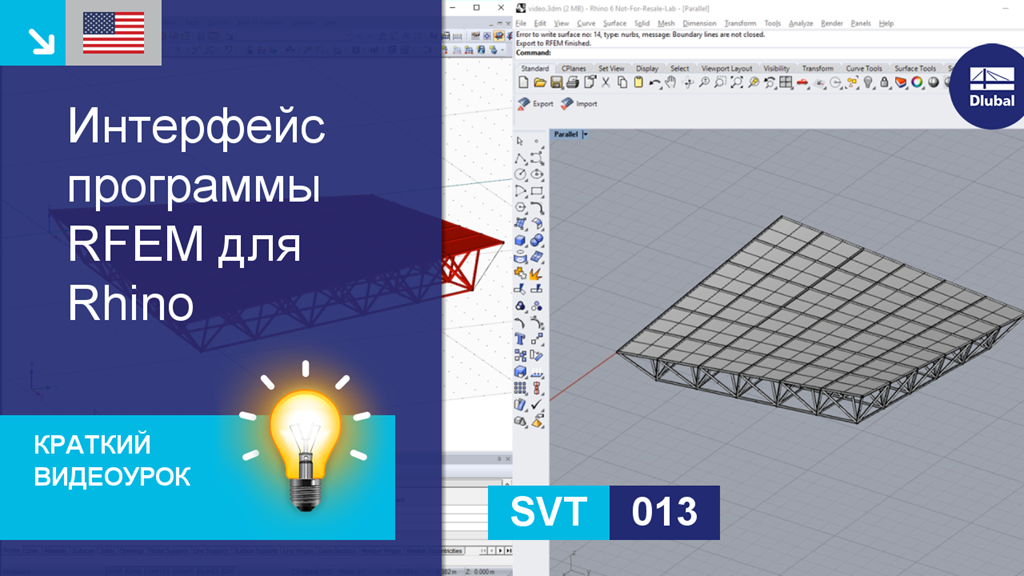

В текущем кратком видеоуроке показано, каким образом работает интерфейс программы RFEM и программы Rhinoceros.
Rhinoceros (Rhino) - это программное обеспечение для компьютерного моделирования различных объектов - от чайника до готовых зданий. Благодаря применению NURBS для генерации кривых и поверхностей, программа позволяет моделировать объекты самой сложной формы практически без ограничений.
База знаний
Прямой интерфейс с Revit позволяет обновить модель Revit в соответствии с изменениями, внесенным в RFEM или RSTAB. В зависимости от выполненных модификаций, возможно, объекты Revit придется воссоздать (удалить и снова создать). Воссоздание выполняется на основе модели RFEM/RSTAB.
Если вы хотите избежать воссоздания этих объектов, установите флажок 'Обновить только материалы, толщины и сечения'. В этом случае будут скорректированы только свойства объектов. Однако, изменения, отличные от изменений в материале, толщине поверхности и сечении, в данном случае не учитываются.
При обмене данными с Advance Steel с помощью файлов *.smlx интерфейс определяется автоматически. Это означает, что файлы *.smlx могут быть созданы, даже если не установлена программа Advance Steel.
Вы можете использовать опцию «Независимая сетка» в настройках сетки КЭ для создания сетки КЭ для интегрированных объектов, которые не зависят друг от друга. Это позволяет создавать для отдельных объектов, которые интегрированы друг в друга, значительно более подробную и точную сетку КЭ.
