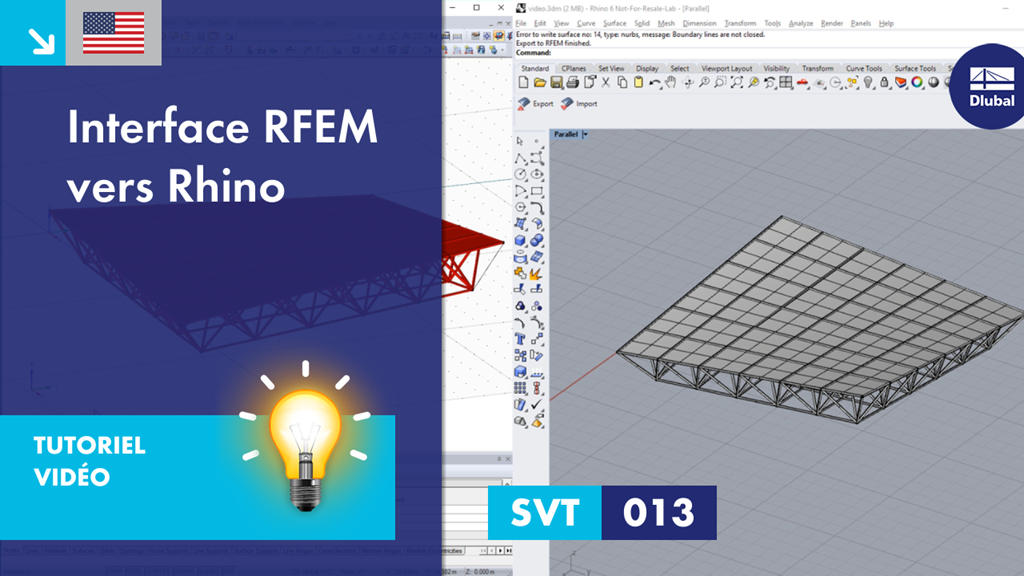

Ce court tutoriel explique le fonctionnement de l'interface RFEM vers le logiciel Rhinoceros.
Rhinoceros (Rhino) est un logiciel de modélisation assistée par ordinateur de tous types d'objets (des théières aux bâtiments entiers). Les formes possibles sont illimitées grâce à sa spécialisation dans les lignes et les surfaces NURBS.
