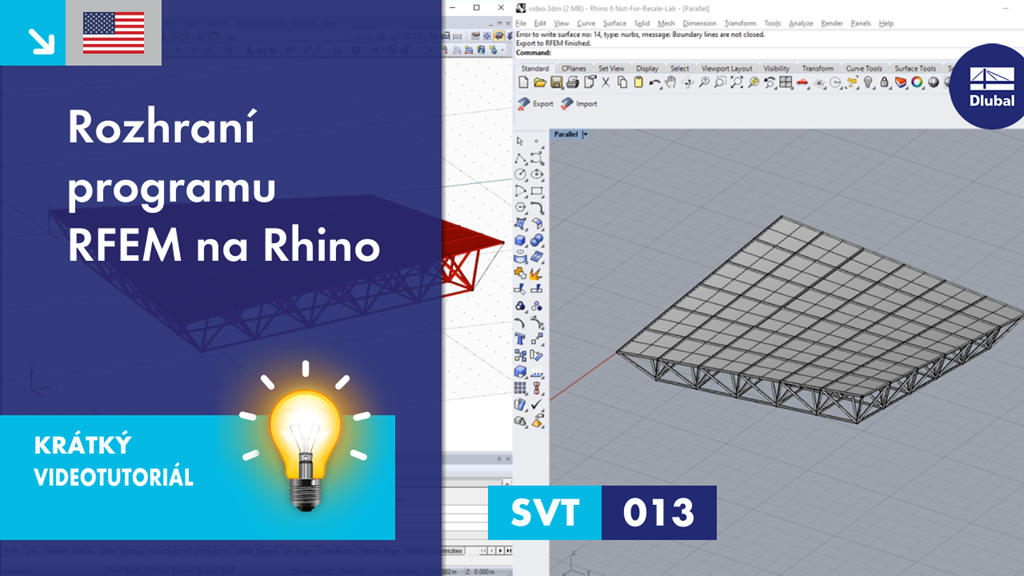

V krátkém videotutoriálu ukazujeme, jak funguje rozhraní programu RFEM na program Rhinoceros.
Rhinoceros (Rhino) je software pro počítačem podporované modelování libovolných objektů (od čajové konvice až po kompletní budovy). Vzhledem k jeho zaměření na NURBS křivky a plochy se v tomto programu tvarům nekladou žádné meze.
