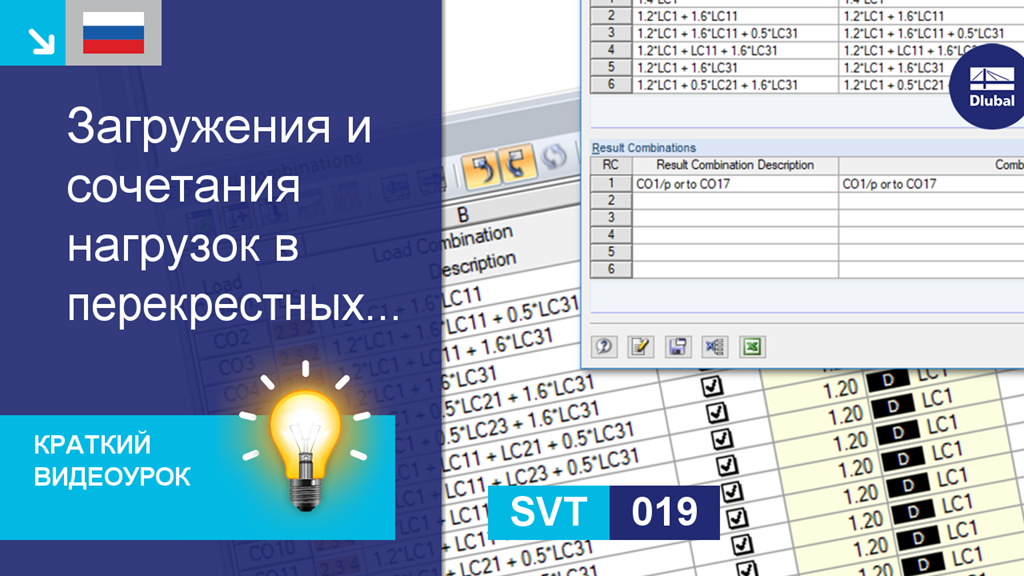

В данном видео будет показано, каким образом можно с помощью схемы комбинирования перенести загружения, сочетания нагрузок и расчетные сочетания в разные модели. Эта функция особо годится для крупных проектов, в которых требуется использовать для всех моделей одинаковые загружения и сочетания.
Схема комбинирования позволяет легко назначать в новых моделях все требуемые загружения и сочетания с помощью всего одного щелчка.
Общие сведения
В диалоговом окне 'Изменить загружения и сочетания нагрузок' можно после выбора соответствующих правил комбинирования автоматически создать сочетания нагрузок и расчетные сочетания. Кроме того, можно в данном наглядном диалоговом окне также копировать, добавлять или изменять нумерацию загружений.
Загружения и сочетания можно редактировать и в таблицах 2.1 - 2.6.
В первую очередь всегда рассчитываются загружения, включенные в расчетные сочетания. Затем полученные результаты комбинируются с учётом соответствующих коэффициентов. В расчётных сочетаниях можно комбинировать результаты загружений, сочетаний нагрузок и других расчётных сочетаний. Внутренние силы складываются по умолчанию. Однако, в программе предлагается также возможность квадратной суперпозиции, имеющая важное значение для динамического расчета.
Загружения, входящие в сочетания нагрузок, суммируются и рассчитываются с учетом соответствующих коэффициентов (частичные коэффициенты надежности, коэффициенты сочетания, коэффициенты учета класса последствий и.т.д.). Сочетания нагрузок могут быть созданы автоматически по правилам комбинирования из соответствующей нормы. Расчет можно выполнить по методу первого или второго порядка, по методу больших деформаций или по посткритическому расчету. При желании вы можете задать, должны ли внутренние силы быть связаны с деформированной или недеформированной конструкцией.
Отдельные воздействия автоматически накладываются друг на друга в соответствии с заданными с правилами комбинирования, а затем отображаются в виде так называемых «сочетаний воздействий». Далее можно определить, какие сочетания воздействий будут применены для создания отдельных сочетаний нагрузок и расчетных сочетаний. На основе созданных сочетаний воздействий потом можно оценить, каким образом правила комбинирования влияют на количество сочетаний.
