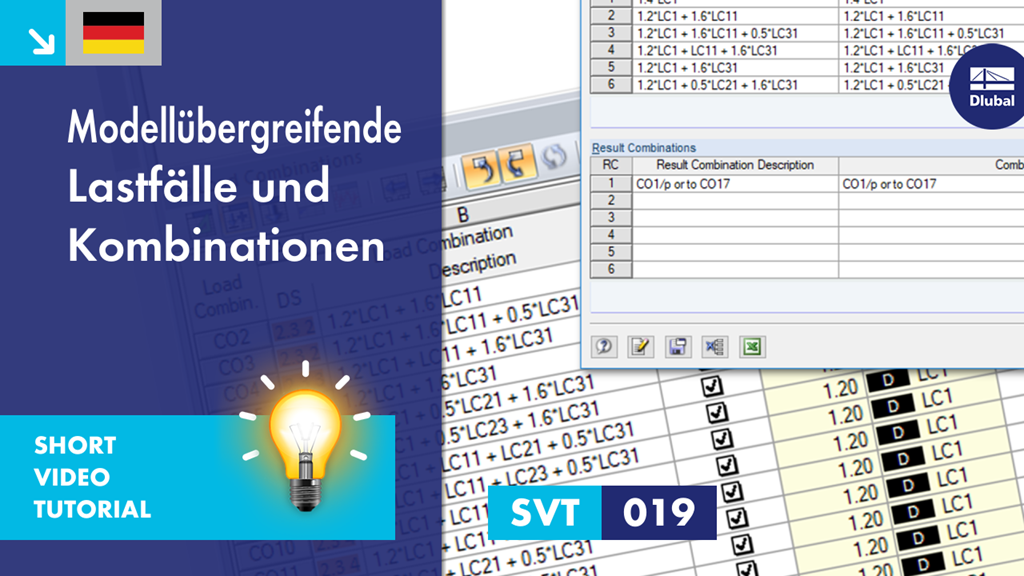

Das Video zeigt, wie man mit Hilfe des Kombinationsschemas Lastfälle, Lastkombinationen und Ergebniskombinationen auf verschiedene Modelle übertragen kann. So können für große Prokjekte modellübergreifend einheitliche Lastfälle und Kombinationen benutzt werden.
Sie können das Kombinationsschema dafür nutzen, um neu erstellte Modelle quasi per Knopfdruck mit einem Grundgerüst an Lastfällen und Kombinationen zu versehen.
Allgemeines
Im Dialog 'Lastfälle und Kombinationen bearbeiten' besteht optional die Möglichkeit der automatischen Bildung von Lastfall- und Ergebniskombinationen, nachdem die entsprechenden Kombinationsregeln ausgewählt wurden. In diesem übersichtlichen Dialog können z. B. auch Lastfälle kopiert, addiert oder neu nummeriert werden.
Zudem lassen sich die Lastfälle und Kombinationen in den Tabellen 2.1 – 2.6 steuern.
In den Ergebniskombinationen werden zunächst die enthaltenen Lastfälle berechnet. Anschließend werden diese Ergebnisse unter Berücksichtigung der entsprechenden Faktoren überlagert. In den Ergebniskombinationen können die Ergebnisse von Lastfällen, Lastkombinationen und auch von anderen Ergebniskombinationen überlagert werden. Standardmäßig werden die Schnittgrößen addiert, es besteht jedoch die Option einer quadratischen Überlagerung, welche bei dynamischen Untersuchungen relevant ist.
In den Lastkombinationen werden die enthaltenen Lastfälle unter Berücksichtigung der entsprechenden Beiwerte (Teilsicherheits- und Kombinationsbeiwerte, Faktoren hinsichtlich Schadensfolgeklassen usw.) addiert und dann berechnet. Die Lastkombinationen lassen sich automatisch entsprechend der Kombinationsregeln nach Norm erzeugen. Die Berechnung kann nach Theorie I., II. oder III. Ordnung oder Durchschlagsproblem erfolgen. Optional lässt sich bspw. auswählen, ob die Schnittgrößen auf die verformte oder unverformte Struktur bezogen werden sollen.
Die Einwirkungen werden automatisch gemäß den Kombinationsregeln überlagert und als so genannte „Einwirkungskombinationen“ ausgewiesen. Es kann festgelegt werden, welche Einwirkungskombinationen letztendlich für die Generierung von Last- bzw. Ergebniskombinationen infrage kommen. Anhand der erzeugten Einwirkungskombinationen lässt sich abschätzen, wie sich die Kombinationsregeln auf die Anzahl der Kombinationen auswirken.
