Вопрос:

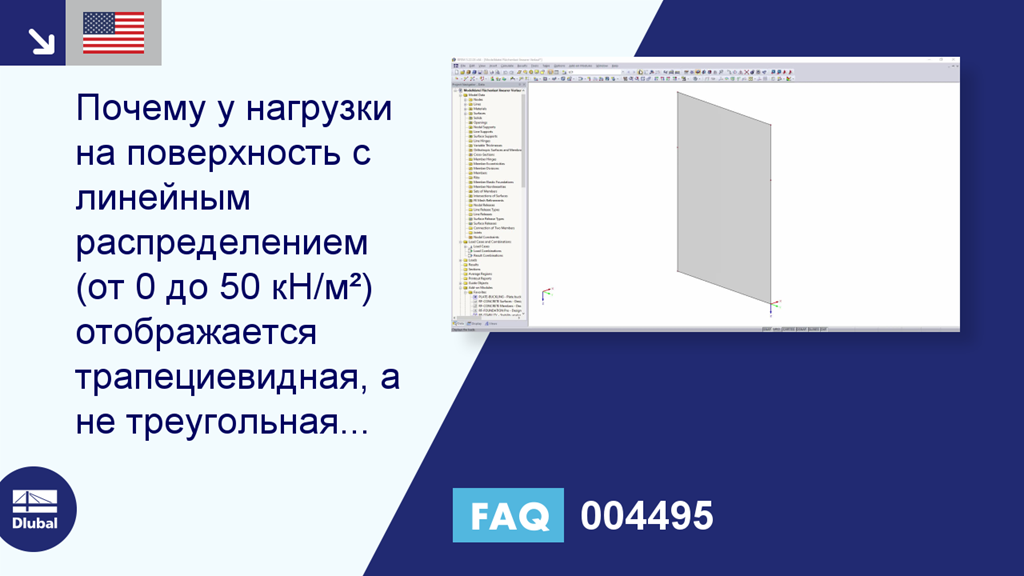

Почему у нагрузки на поверхность с линейным распределением (от 0 до 50 кН/м²) отображается трапециевидная, а не треугольная нагрузка?
Ответ:
Причиной тому являются настройки относительного предела, которые можно задать для каждого типа нагрузки в параметрах изображения. Чтобы отобразить нагрузку треугольной формы, необходимо уменьшить минимальное значение до «1 [кН/м²]». Минимальное значение, которое можно установить, равно 0,1%.
Настройки относительного предела используются для управления минимальным и максимальным размером изображения по отношению к максимальным размерам всей модели.
