问题:

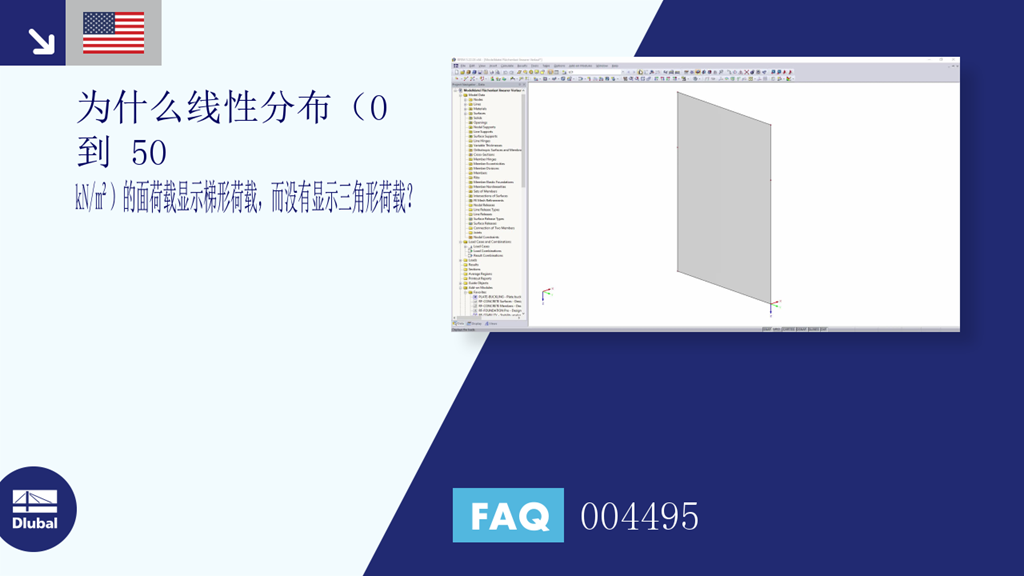

为什么对于线性分布(0到50 kN/m²)的面荷载显示梯形荷载和无三角形荷载?
答案:
原因是可以在显示设置中对每种荷载类型定义相对极限设置。 为了将荷载显示为三角形,必须将最小值减少“ 1 [kN/m²]”。 可以设置的最小值0.1%。
相对极限设置用于控制相对于整个模型的最大尺寸的最小和最大显示大小。
问题:
为什么对于线性分布(0到50 kN/m²)的面荷载显示梯形荷载和无三角形荷载?
答案:
原因是可以在显示设置中对每种荷载类型定义相对极限设置。 为了将荷载显示为三角形,必须将最小值减少“ 1 [kN/m²]”。 可以设置的最小值0.1%。
相对极限设置用于控制相对于整个模型的最大尺寸的最小和最大显示大小。
实体应力的结果可以在有限元中显示为彩色的三维点。
RFEM 中节点自由度数目不再是全局计算参数( 3D 模型中每个网格节点 6 个自由度,在翘曲扭转分析中为 7 个自由度)。 每个节点通常被认为有不同数量的自由度,从而在计算中导致方程的数目是可变的。
这种修改可以提高计算速度,特别是对于可以显著简化结构体系的模型(例如桁架和膜结构)。
在 RFEM 中的结果导航器和表 4.0 中可以显示杆件、面和实体的扩展应变(例如重要的主应变、等效总应变等)。
例如,在进行面单元连接的塑性设计时显示主要的塑性应变。
