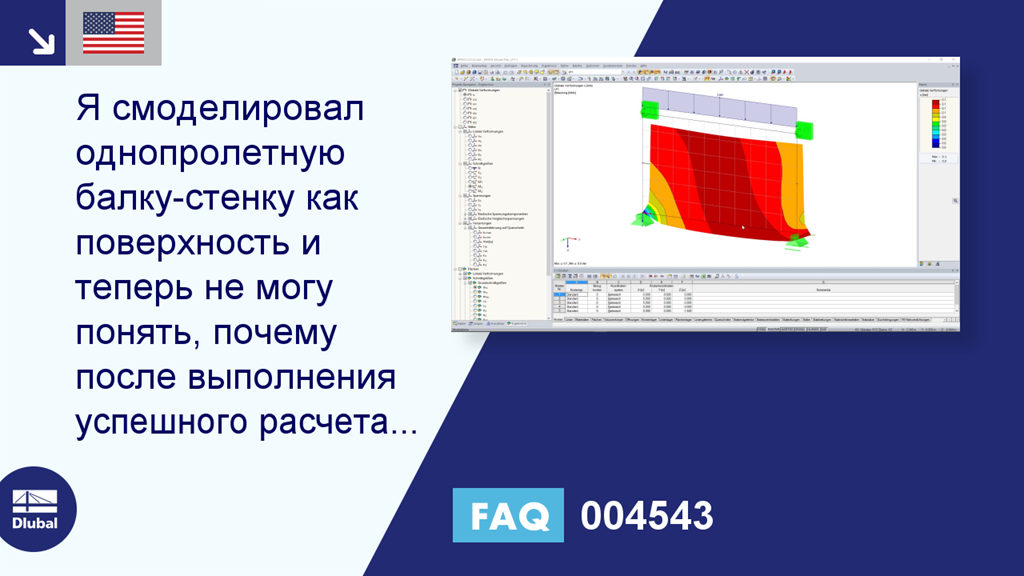

FAQ 004543 | Я смоделировал однопролетную балку-стенку как поверхность Warum werden nach er...

Вопрос:
Я смоделировал глубокую однопролетную балку как поверхность. Почему после успешного расчета не отображаются изгибающие моменты?

Ответ:
Моменты mx и my (Рисунок 01) относятся к местной системе координат поверхности и, следовательно, будут возникать только в случае нагружения в местном направлении поверхности z.

В данном случае нужно создать результирующую балку в направлении требуемой однопролетной балки и получить изгибающие моменты из соответствующих внутренних сил стержня (Рисунок 02).
