Dotaz:

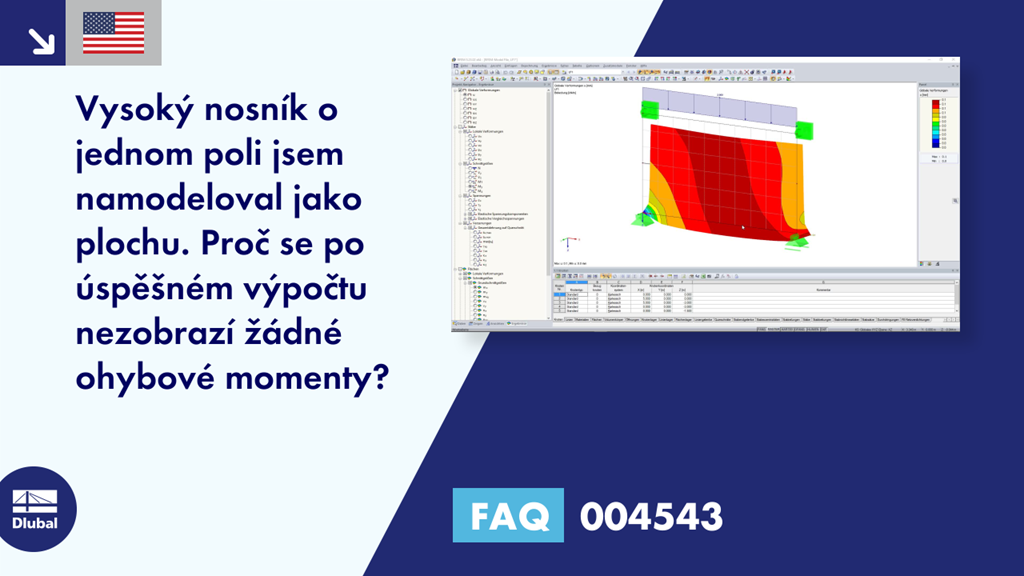

Vysoký nosník o jednom poli jsem namodeloval jako plochu. Proč se po úspěšném výpočtu nezobrazí žádné ohybové momenty?
Odpověď:
Momenty mx a my (Obrázek 01) se vztahují k lokálnímu osovému systému plochy, a proto by se měly vyskytnout pouze v případě zatížení v lokálním směru z plochy.
V tomto případě je řešením vytvořit výsledkový prut ve směru požadovaného nosníku o jednom poli a ohybové momenty převzít z příslušných vnitřních sil prutu (Obrázek 02).
