Вопрос:

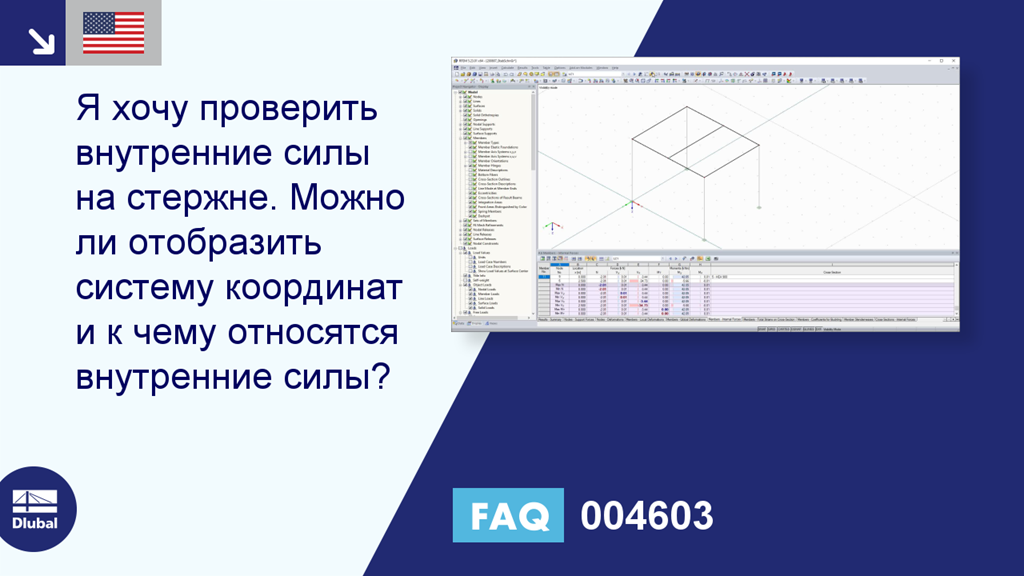

Я хочу проверить внутренние силы на стержне. Можно ли отобразить систему координат и к чему относятся внутренние силы?
Ответ:
Отображение местной системы координат стержней можно активировать либо щелчком правой кнопкой мыши по стержню в контекстном меню стержня, либо в «Навигаторе проекта - Изобразить».
Внутренние силы стержня отображаются относительно осей стержня или главных осей (FAQ 003291).
Вы также можете найти определение внутренних сил стержня в онлайн-руководстве.
