[IT] FAQ 004603 | Vorrei verificare le forze interne su un'asta. Posso visualizzare il sistema di assi ...

Name: [IT] FAQ 004603 | Vorrei verificare le forze interne su un&#39;asta. Posso visualizzare il sistema di assi ...
Uploaded: 2020-08-07T01:00:00+02:00

Domanda:

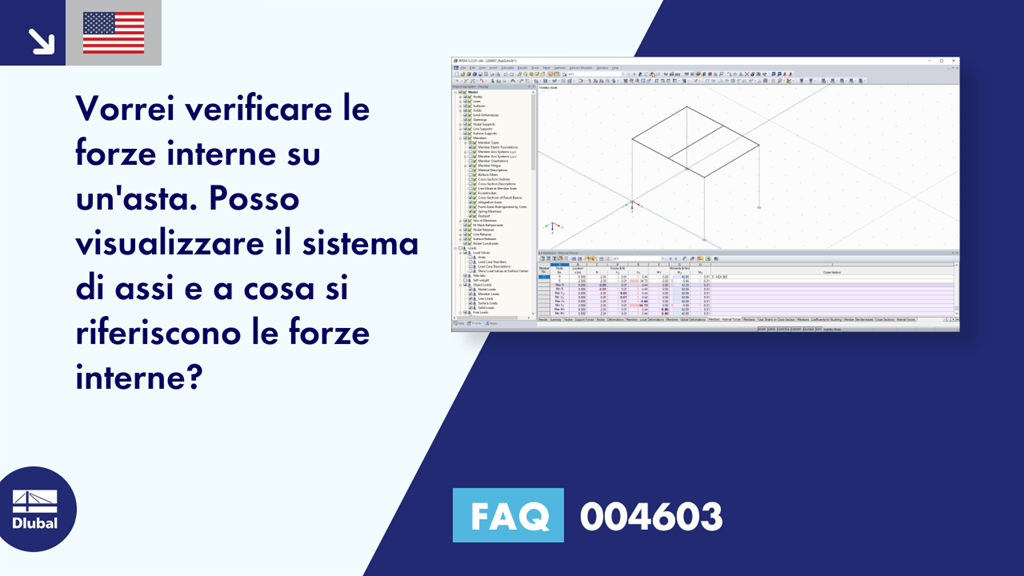

Vorrei verificare le forze interne su un'asta. Posso visualizzare il sistema di assi e a cosa si riferiscono le forze interne?

Risposta:
È possibile attivare la visualizzazione del sistema di assi locale facendo clic con il pulsante destro del mouse su un'asta nel menu di scelta rapida dell'asta o nel Navigatore progetti - Visualizza.

Le forze interne dell'asta sono visualizzate rispetto agli assi dell'asta o agli assi principali (FAQ 003291).

È inoltre possibile trovare la definizione delle forze interne dell'asta nel manuale online.
