Pytanie:

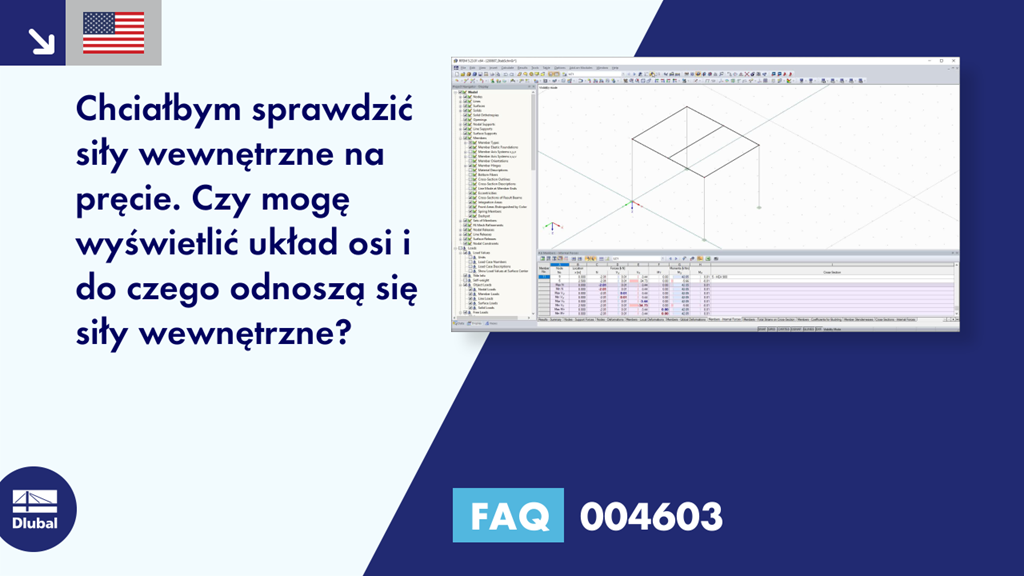

Chciałbym sprawdzić siły wewnętrzne na pręcie. Czy mogę wyświetlić układ osi i do czego odnoszą się siły wewnętrzne?
Odpowiedź:
Wyświetlanie lokalnego układu osi prętów można aktywować poprzez kliknięcie pręta prawym przyciskiem myszy w menu kontekstowym pręta lub w Nawigatorze projektu - Wyświetlanie.
Siły wewnętrzne pręta są wyświetlane w odniesieniu do osi pręta lub osi głównych (FAQ 003291).
Definicję sił wewnętrznych pręta można znaleźć również w instrukcji online.
