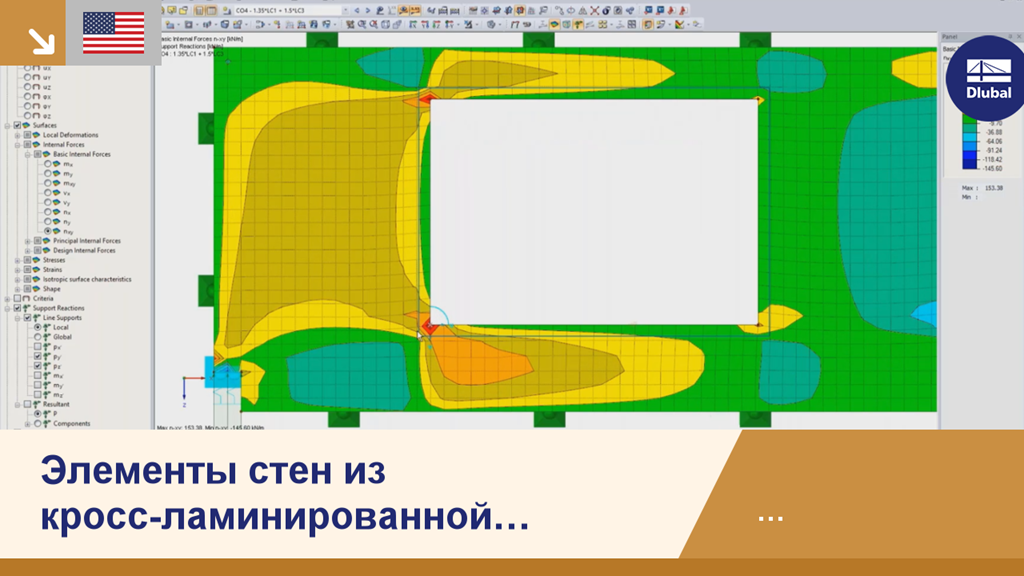

Элементы стен из кросс-ламинированной древесины | RFEM | Информационный день онлайн | 15.12.2020 | 3/4

В следующей статье будет описан расчет по методу эквивалентных стержней согласно [1], раздел 6.3.2, на примере стены из поперечно-клееной древесины, подверженной потере устойчивости, описанной в части 1 данной серии статей. Расчет на потерю устойчивости будет выполняться как расчет сжимающего напряжения с пониженной прочностью на сжатие. Для этого определяется коэффициент неустойчивости kc, который зависит прежде всего от гибкости элемента и типа опоры.

В общем случае, можно проектировать конструктивные элементы из кросс-ламинированной древесины в дополнительном RF-LAMINATE. Поскольку расчет представляет собой чистый анализ упругих напряжений, необходимо дополнительно рассмотреть проблемы устойчивости (потерю устойчивости при изгибе и потерю устойчивости плоской формы изгиба).

Расчет колебаний кросс-ламинированных деревянных плит часто является определяющим для большепролетных перекрытий. Преимущество более легкого древесного материала перед бетоном превращается в недостаток, поскольку материал с большой массой обладает низкой собственной частотой.

• Расчет основных напряжений
• Графический и числовой вывод напряжений и соотношений напряжений полностью интегрирован в RFEM
• Гибкость расчета при различных сочетаниях слоев
• Высокая производительность благодаря минимальному количеству необходимых входных данных
• Широкие возможности настройки данных для расчёта
• Местная обобщенная матрица жесткости поверхности в RFEM создается на основе выбранной модели материала и содержащихся в ней слоев. Доступны следующие модели материалов:
  • ортотропный
  • Изотропный
  • Заданный пользователем
  • Гибридная (для комбинаций моделей материалов)
• Возможность сохранения часто используемых многослойных конструкций в базе данных
• Определение основных, касательных и эквивалентных напряжений
• В дополнение к основным напряжениям, в качестве результата будут получены требуемые напряжения по норме DIN EN 1995-1-1, а также их взаимодействие.
• Расчет напряжений у конструктивных элементов любой формы
• Эквивалентные напряжения рассчитываются по различным методам:
  • Гипотеза энергии формоизменения (фон Мизес)
  • Гипотеза касательных напряжений (Треска)
  • Гипотеза нормального напряжения (Ранкин)
  • Гипотеза главной деформации (Бах)
• Расчет поперечного напряжения сдвига по Миндлину или Кирхгофу или характеристикам, определяемым пользователем
• Расчет по предельным состояниям на пригодность к эксплуатации путем проверки перемещений поверхности
• Определяемые пользователем характеристики предельного прогиба
• Возможность учета сцепления слоев
• Подробные результаты по различным компонентам напряжений и соотношений в табличном и графическом видe
• Выходные данные напряжений для каждого слоя модели
• Спецификации по всем расчетным поверхностям
• Возможность сцепления слоев абсолютно без сдвига
