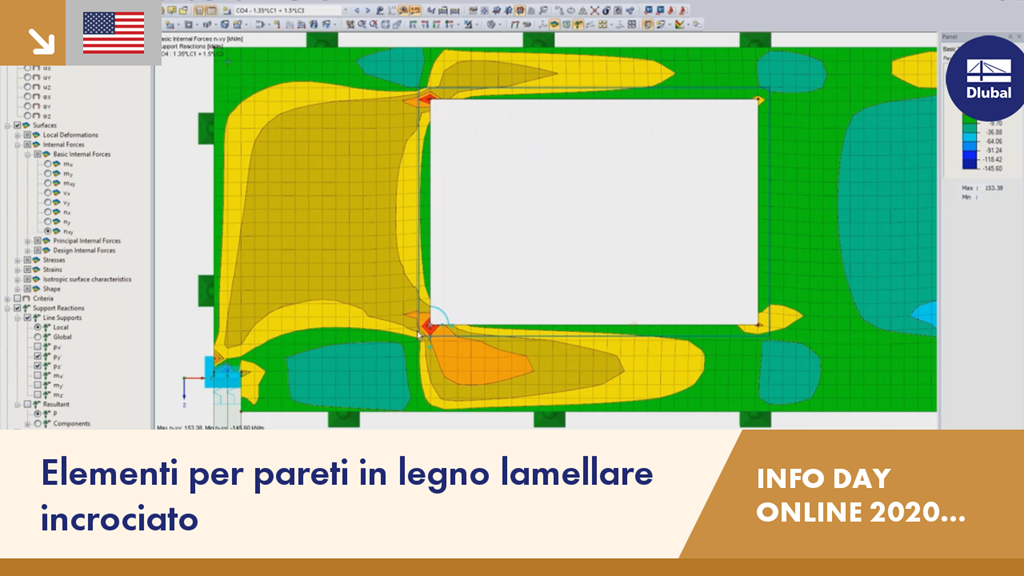

Elementi per pareti di legno lamellare incrociato | RFEM | Info Day Online | 15.12.2020 | 3/4

Il seguente articolo descrive una verifica utilizzando il metodo dell'asta equivalente secondo [1] Sezione 6.3.2, eseguita su un esempio di una parete in legno a strati incrociati suscettibile di instabilità descritta nella Parte 1 di questa serie di articoli. L'analisi di instabilità sarà eseguita come un'analisi delle tensioni di compressione con resistenza a compressione ridotta. Per questo, viene determinato il coefficiente di instabilità k_c, che dipende principalmente dalla snellezza del componente e dal tipo di vincolo esterno.

Fondamentalmente, è possibile progettare i componenti strutturali in legno a strati incrociati nel modulo aggiuntivo RF-LAMINATE. Ma, poiché la verifica viene eseguita con un'analisi elastica, è necessario considerare anche le problematiche dovute alla stabilità (stabilità flessionale e flesso-torsionale).

La verifica delle vibrazioni delle piastre di legno a strati incrociati è spesso determinante per i soffitti ad ampia campata. Il vantaggio del materiale più leggero del legno rispetto al calcestruzzo si trasforma in uno svantaggio poiché il materiale ad alta massa è vantaggioso per una bassa frequenza naturale.

• Analisi generale delle tensioni
• Risultati grafici e numerici delle tensioni e dei rapporti tensionali completamente integrati in RFEM
• Flessibilità di verifica con le composizioni di diversi strati
• Alta efficienza dovuta a un ridotto numero di dati di input richiesti
• Flessibilità dovuta ad impostazioni dettagliate per calcoli di base ed estesi
• Una matrice di rigidezza globale locale della superficie in RFEM viene generata sulla base del modello del materiale selezionato e degli strati contenuti. Sono disponibili i seguenti modelli di materiale:
  • ortotropo
  • Isotropo
  • Definito dall'utente
  • Ibrido (combinazioni di modelli di materiale)
• Possibilità di salvare in un database le strutture stratificate frequentemente utilizzate
• Determinazione delle tensioni di base, di taglio ed equivalenti
• Oltre alle tensioni di base, sono disponibili come risultati le tensioni richieste secondo DIN EN 1995-1-1 e l'interazione di tali tensioni.
• Analisi delle tensioni per superfici strutturali comprese forme semplici o complesse
• Tensioni equivalenti calcolate secondo diversi approcci:
  • Ipotesi di modifica della forma (von Mises)
  • Ipotesi della tensione tangenziale (Tresca)
  • Ipotesi di tensione normale (Rankine)
  • Ipotesi di deformazione principale (Bach)
• Calcolo delle tensioni tangenziali trasversali secondo Mindlin o Kirchhoff o specifiche definite dall'utente
• Verifica dello stato limite di esercizio con controllo degli spostamenti delle superfici
• Specifiche di inflessioni limite definite dall'utente
• Possibilità di considerare l'accoppiamento tra strati
• Risultati dettagliati delle singole componenti di tensione e dei rapporti in tabelle e grafici
• Risultati delle tensioni per ogni strato del modello
• Lista dei componenti delle superfici progettate
• Possibile accoppiamento di strati in completa assenza di taglio

I modelli di RFEM e di RSTAB possono essere salvati come modelli 3D glTF (formati *.glb e *.glTF). Visualizza i modelli in 3D in dettaglio con un visualizzatore 3D di Google o Babylon. Prendi i tuoi occhiali per la realtà virtuale, come Oculus, e "cammina" attraverso la struttura.

È possibile integrare i modelli 3D glTF nei propri siti web utilizzando JavaScript secondo queste istruzioni (come sul sito web di Dlubal e-tutorial/Modelli-da-scaricare Modelli da scaricare ).

Con l'opzione di visualizzazione Modalità camera a volo d'uccello, puoi volare attraverso la tua struttura in RFEM e RSTAB. Controlla la direzione e la velocità del volo con la tastiera. Inoltre, è possibile salvare il volo attraverso la struttura in formato video.
