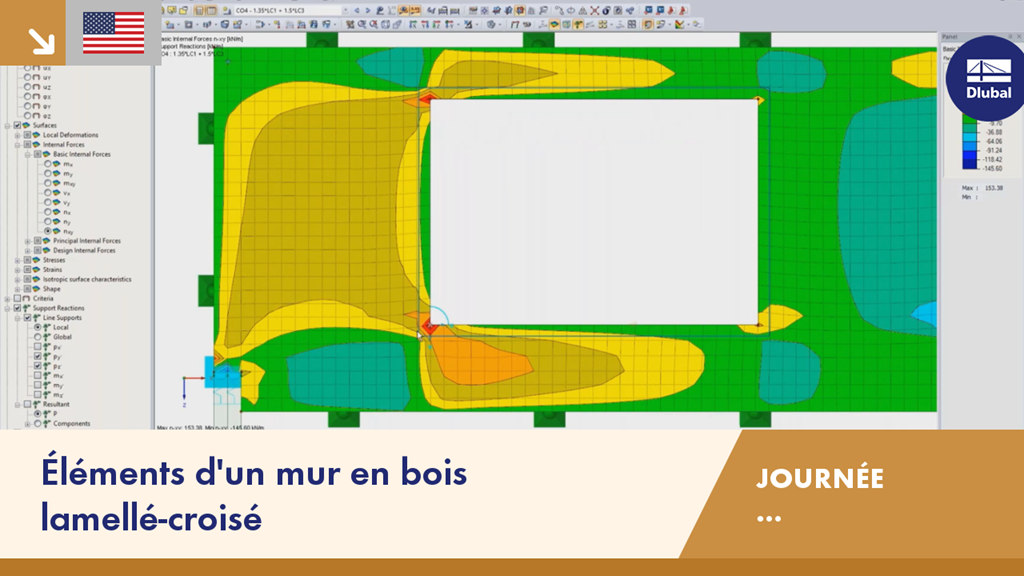

Éléments d'un mur en bois lamellé-croisé | RFEM | Journée d'information en ligne | 15.12.2020 | 3/4

Cet article décrit une vérification selon la méthode de barre équivalente selon la Section 6.3.2 de [1] à partir d'un exemple de voile en lamellé croisé sensible au flambement décrit dans la Partie 1 de cette série d'articles. L'analyse du flambement sera réalisée comme une analyse des contraintes de compression avec une résistance en compression réduite. Pour ce faire, le facteur d'instabilité k_c est déterminé, qui dépend principalement de l'élancement du composant et du type d'appui.

Le module additionnel RF-LAMINATE permet de dimensionner des composants en bois CLT. La vérification n’étant qu’une analyse des contraintes élastiques pures, il est donc également nécessaire de considérer les problèmes de stabilité (flambement par flexion et déversement).

Le calcul des vibrations des panneaux CLT est souvent déterminante pour les plafonds de grande portée. Les avantages que présente ce matériau aussi léger que le bois, plutôt que le béton, deviennent un inconvénient car ce matériau est souhaitable pour les fréquences naturelles basses.

• Analyse générale des contraintes
• Sortie graphique et numérique des contraintes et des rapports de contraintes entièrement intégrés dans RFEM
• Vérification flexible avec différentes compositions de couches
• Une efficacité optimale due à un nombre réduit d'entrées requises
• Flexibilité grâce aux options de paramétrage détaillées pour les principes de base et le champ d'action du calcul
• Une matrice de rigidité globale locale de la surface est générée dans RFEM à partir du modèle de matériau sélectionné et des couches qui le compose. Les types de matériaux disponibles sont :
  • Orthotrope
  • Isotrope
  • Défini par l'utilisateur
  • Hybride (pour les combinaisons de modèles de matériau)
• Possibilité d'enregistrer les compositions des couches fréquemment utilisées dans une base de données
• Détermination des contraintes de base, de cisaillement et équivalentes
• Outre les contraintes de base, les contraintes requises selon la norme DIN EN 1995-1-1 et l'interaction de ces contraintes sont également disponibles.
• Analyse de contraintes pour les éléments structuraux de formes simples ou complexes
• Contrainte équivalente calculée selon différentes hypothèses :
  • Hypothèse de la modification de forme (Von Mises)
  • Hypothèse de la contrainte de cisaillement (Tresca)
  • Hypothèse de contrainte normale (Rankine)
  • Hypothèse de déformation principale (Bach)
• Calcul des contraintes tangentielles selon Mindlin, Kirchhoff ou les spécifications définies par l'utilisateur
• Vérification de l'état limite de service par le contrôle des déformations /déplacements de surface
• Paramètres des flèches limites définies par l'utilisateur
• Possibilité de considérer le couplage de couches
• Sortie détaillée de différents composants de contraintes et des rapports dans les tableaux et graphiques
• Résultats des contraintes pour chaque couche du modèle
• Liste des parties des surfaces vérifiées
• Possibilité de couplage de couches sans cisaillement

Les modèles RFEM et RSTAB peuvent être enregistrés sous forme de modèles 3D glTF (formats *.glb et *.glTF). Ils peuvent être affichés en 3D de manière détaillée avec une visionneuse 3D de Google ou Babylon. Les lunettes de réalité virtuelle telles que les Oculus permettent même de « parcourir » les structures.

Les modèles 3D glTF peuvent être intégrés à tous les sites Web à l'aide de JavaScript à l'aide de ces instructions (par exemple sur le site Web de Dlubal Software Modèles à télécharger ).

L'option d'affichage Mode de caméra mobile vous permet de vous déplacer à travers des modèles RFEM et RSTAB. Vous pouvez contrôler la direction et la vitesse des déplacement à l'aide de votre clavier. Ils peuvent être enregistrés sous forme de vidéo.
