Вопрос:
Я не получаю никаких местных опорных реакций на линейных опорах в программе RFEM 6. Как мне их получить?
Ответ:
Если RFEM показывает идентичные опорные реакции в местном и общем направлении, хотя местная система осей линии явно не идентична общей системе координат, это, скорее всего, связано с заданием линейной опоры. Пример этого показан на Рисунке 01.
Также стоит обратить внимание на диалоговое окно «Изменить опору линии», см. Также рисунок 02. Если для системы координат задано «Global XYZ», то определение опоры совпадает с общей системой координат. Таким образом, можно определить только общие опорные реакции.
При изменении системы координат на «Местная xyz» опора линии определяется в соответствии с системой оси линий. Таким образом, можно рассчитать и местные опорные реакции.

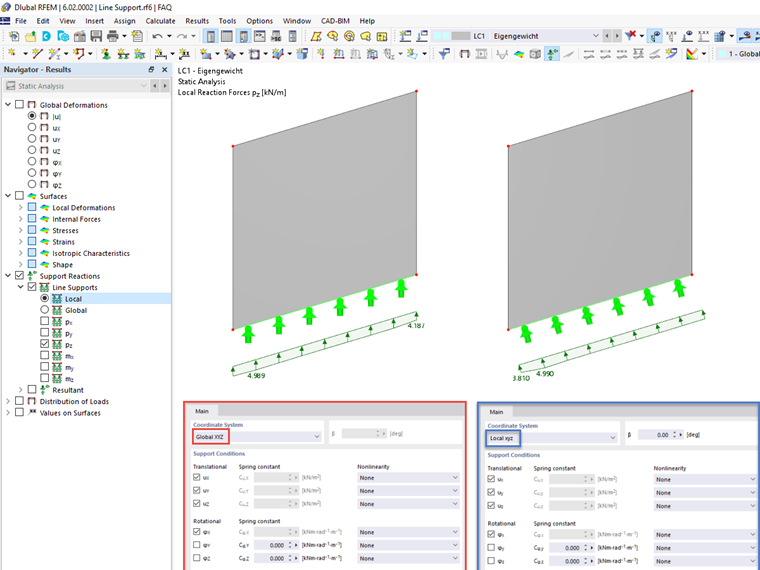

Ориентация линейных опор также отображается в рендеринге. На Рисунке 03 показана разница между общим и местным выравниванием линейных опор.
