Ответ:

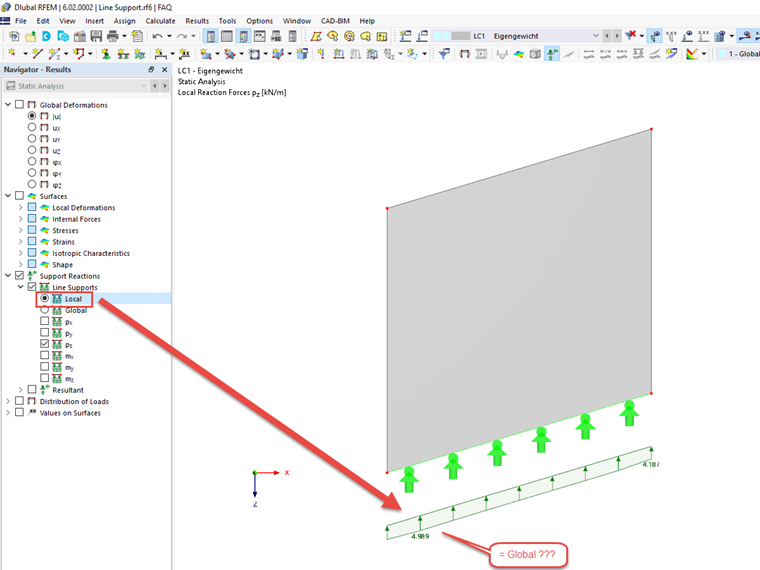

Если программа RFEM показывает идентичные опорные реакции в локальном и глобальном направлениях, хотя местная система линейных осей явно не идентична глобальной системе координат, это, скорее всего, связано с определением линейной опоры. Пример этого приведен на рисунке 01.

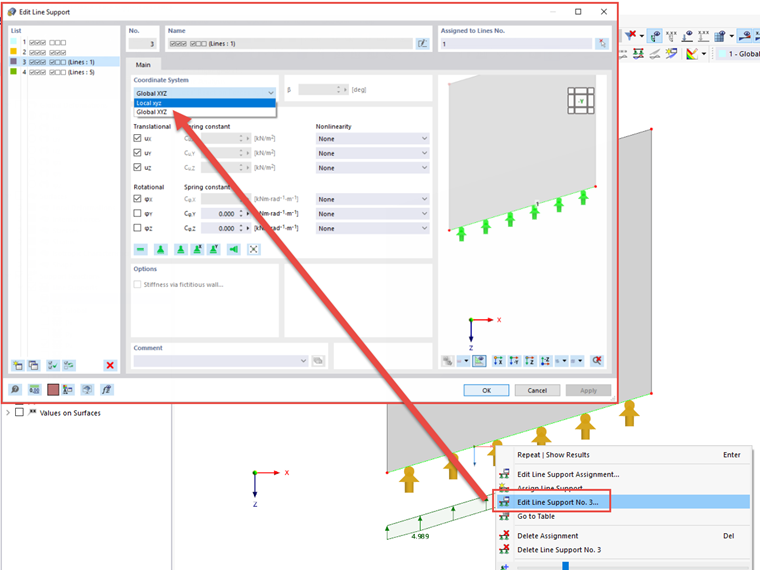

Стоит взглянуть на диалоговое окно «Edit Line Support»; также изображение 02. Если для системы координат задано «Global XYZ», определение опоры выравнивается с глобальной системой координат. Следовательно, вы можете определить только глобальные реакции поддержки.
Если вы измените систему координат на «Local xyz», то опора линии будет определена в соответствии с системой оси линий. Таким образом, можно также рассчитать местные опорные реакции.

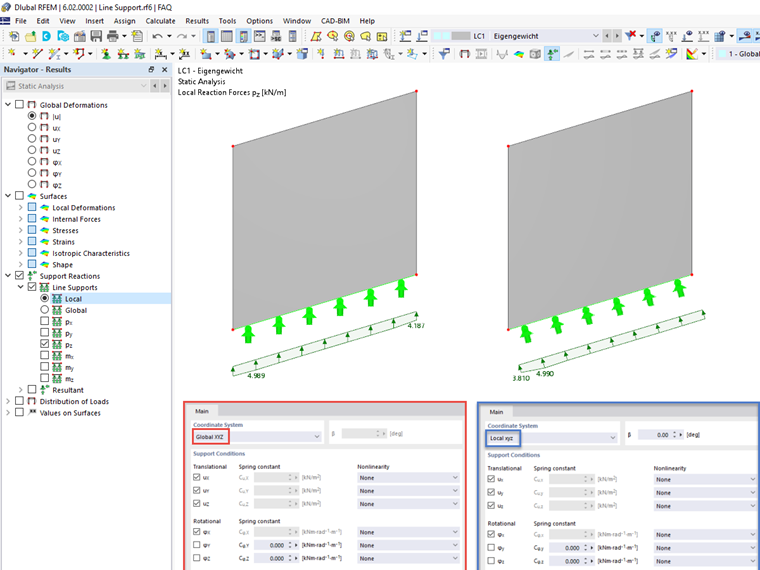

Ориентация линейных опор также визуализируется при рендеринге. На рисунке 03 показана разница между общим и локальным выравниванием линейных опор.
