Pytanie:
Nie otrzymuję żadnych lokalnych reakcji podporowych na podporach liniowych w programie RFEM 6. Jak mam je zdobyć?
Odpowiedź:
Jeżeli w programie RFEM występują identyczne reakcje podporowe w kierunku lokalnym i globalnym, chociaż lokalny układ osi (linii) wyraźnie nie jest identyczny z globalnym układem współrzędnych, jest to prawdopodobnie spowodowane zdefiniowaną podporą liniową. Przykład tego pokazano na rysunku 01.
Warto rzucić okiem na okno dialogowe "Edytować podporę linii", patrz też rysunek 02. Jeżeli dla układu współrzędnych ustawiona jest opcja "Globalny XYZ", definicja podpory jest dostosowywana do globalnego układu osi. Z tego względu można określić tylko globalne reakcje podporowe.
W przypadku zmiany układu współrzędnych na „Lokalny xyz“ podpora liniowa jest definiowana zgodnie z układem linii. W ten sposób można obliczyć również lokalne reakcje podporowe.

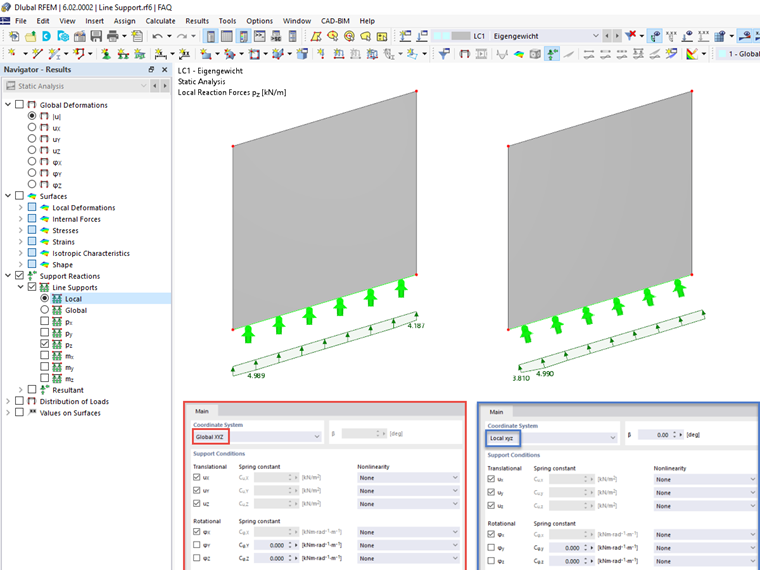

Podczas renderingu zwizualizowana jest również orientacja podpór liniowych. Rysunek 03 pokazuje różnicę między globalnym a lokalnym położeniem podpór liniowych.
