FAQ 005252 | Как определить напряжение при деформации?

Вопрос:
Как определить напряжение при деформации?

Ответ:

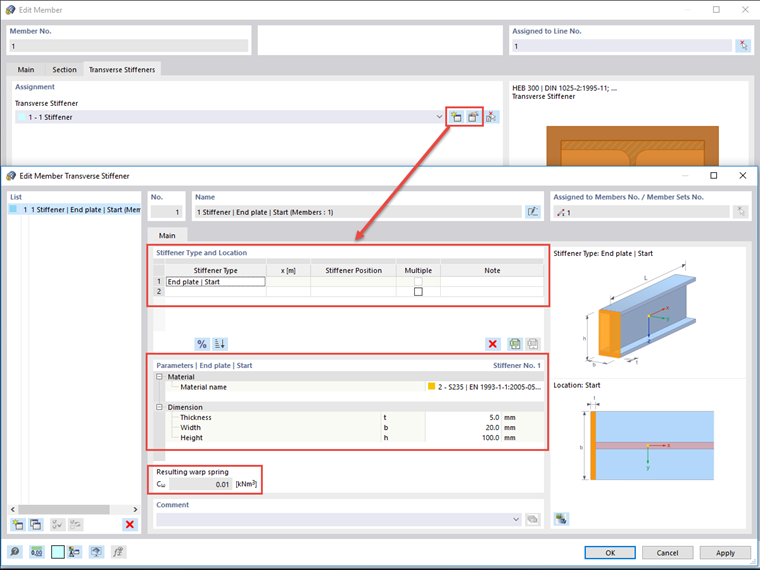

После активации кручения с депланацией в общих данных, можно определить напряжения депланации. Для этого активируйте поперечные элементы жесткости в диалоговом окне «Изменить стержень», см. Рисунок 1.


Во вкладке «Поперечные элементы жесткости» можно создать несколько элементов жесткости поперечного стержня и задать необходимые параметры с помощью кнопки «Новый элемент жесткости поперечного стержня». Для элемента жесткости типа «Торцевая пластина» результирующая пружина основы определяется автоматически, см. Рисунок 2.

В качестве типа жесткости «Пружина депланации», кроме других вариантов, можно задать также жесткое напряжение депланации или пользовательскую жесткость пружины депланации.

Поперечные элементы жесткости стержня также можно создать с помощью навигатора Данные или строки меню «Вставить», «Типы стержней», «Поперечные элементы жесткости стержня». В этом случае можно использовать функцию выбора в диалоговом окне «Поперечная жесткость нового стержня», чтобы назначить их соответствующим стержням.
