Pregunta:
¿Cómo puedo definir una tensión de alabeo?
Respuesta:
Después de activar la torsión de alabeo en los datos generales, puede definir las tensiones de alabeo. Para esto, active los rigidizadores transversales en el cuadro de diálogo "Editar barra", ver figura 1.

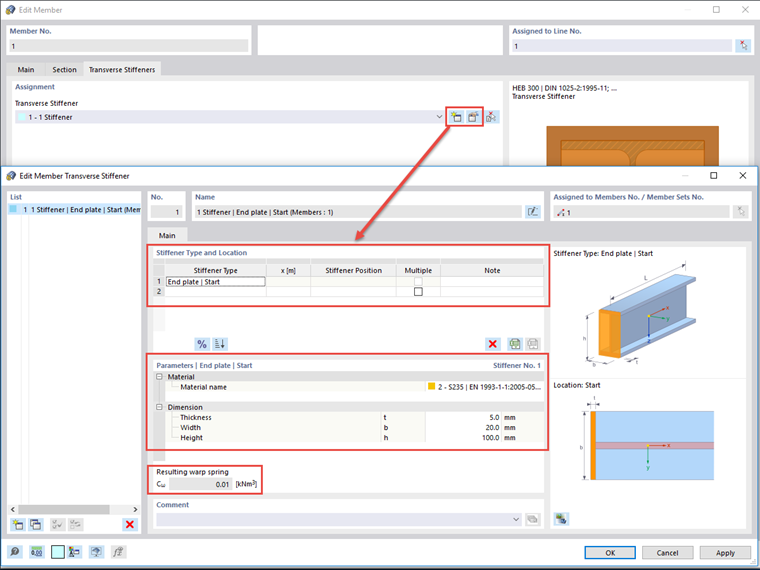

En la pestaña "Rigidizador transversal", puede crear varios rigidizadores en barras transversales y definir los parámetros necesarios utilizando el botón "Nuevo rigidizador transversal". Para el tipo de rigidizador "Placa frontal", el muelle de urdimbre resultante se determina automáticamente, ver figura 2.
Además de otras variantes, también puede definir una tensión de alabeo rígida o una rigidez de muelle de alabeo definida por el usuario bajo el tipo de rigidez "Muelle de alabeo".
Alternativamente, puede crear rigidizadores transversales en barras utilizando el navegador de datos o la barra de menú "Insertar", "Tipos para barras", "Rigidizadores transversales en barras". En este caso, puede usar la función de selección en el cuadro de diálogo "Nueva rigidez transversal de barra" para asignarlas a las barras correspondientes.
