Frage:
Wie kann ich eine Wölbeinspannung definieren?
Antwort:
Nachdem in den Basisangaben die Wölbkrafttorsion aktiviert wurde, können Wölbeinspannungen definiert werden. Dazu sind im Dialogfenster "Stab bearbeiten", Register "Basis", Quersteifen zu aktivieren, siehe Bild 1.

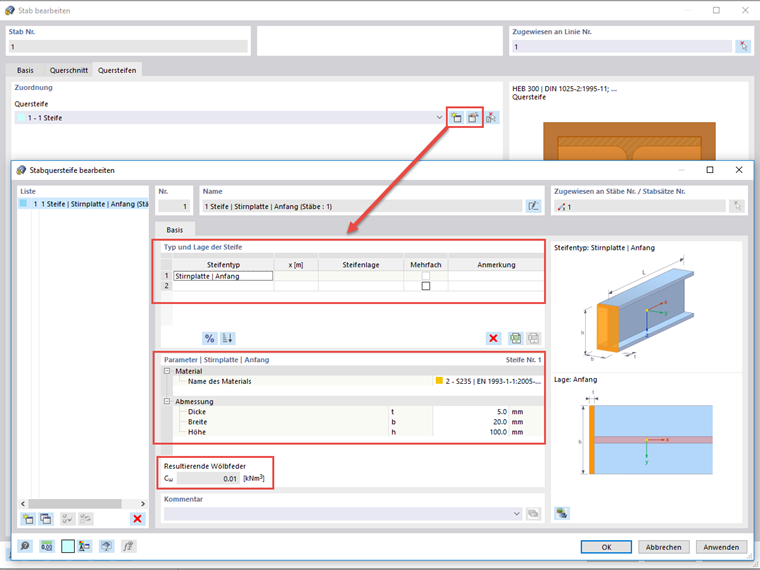

Im Register "Quersteifen" können mehrere Stabquersteifen angelegt werden und über die Schaltfläche "Neue Stabquersteife" die notwendigen Parameter definiert werden. Beim Steifentyp "Stirnplatte" wird die resultierende Wölbfeder in Abhängigkeit des Materials und der Abmessungen automatisch ermittelt, siehe Bild 2.
Neben weiteren Varianten können unter dem Steifentyp "Wölbfeder" auch eine starre Wölbeinspannung oder benutzerdefinierte Wölbfedersteifigkeit definiert werden.
Alternativ können Stabquersteifen auch über den Daten-Navigator oder die Menüleiste "Einfügen", "Typen für Stäbe", "Stabquersteifen" angelegt werden. In diesem Fall sind sie über die Pick-Funktion oben rechts im Dialogfenster "Neue Stabquersteife" den entsprechenden Stäben zuzuordnen.
